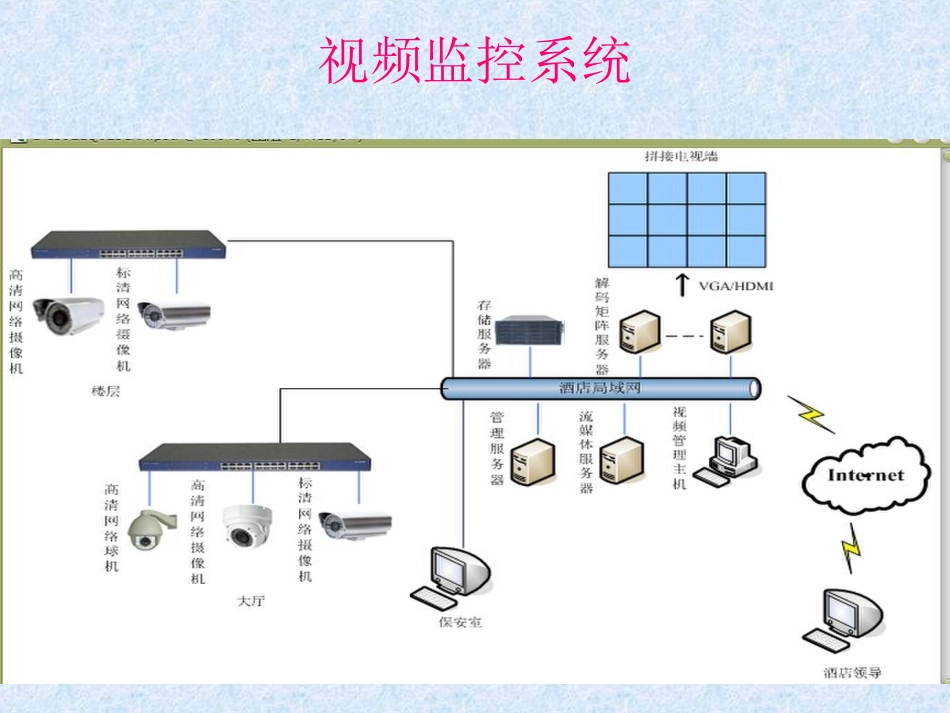

视频监控系统知识弱电组2017.5视频监控系统监控系统组成•1、前端系统•2、传输系统•3、存储系统•4、管理控制系统•5、显示系统一、前端系统•前端系统主要指图像采集设备---监控摄像机、视频采集设备。一1、摄像机分类依成像色彩划分•彩色监控摄像机：适用于景物细部辨别，如辨别衣着或景物的颜色。•红外监控摄像机：适用于光线不充足地区及夜间无法安装照明设备的地区，在仅监视景物的位置或移动时，可选用红外监控摄像机。•彩转黑摄像机：白天由于照度足够而采用彩色摄像模式，夜晚由于照度低需要提高灵敏度和成像质量而采用黑白摄像模式，这样用一台摄像机就可进行24小时监控分类依分辨率灵敏度等划分•普清摄像机：宾馆公共区域使用•数字高清摄像机：宾馆厨房室内使用分类按监控摄像机形状划分•枪式监控摄像机：副楼、洗衣房外围•半球型监控摄像机：宾馆室内各个区域•全球型监控摄像机：宾馆室外快球•针孔监控摄像机•装饰型监控摄像机分类分类室内枪机室外防水机普通室内半球红外半球室内块球室外防水快球网络摄像机一2、各类摄像机的特性•枪式摄像机：这是摄像机最开始的形态，安装方式吊装、壁装均可，室外安装一般要加配防护罩。目前这种摄像机主要用在特殊领域和高端领域，中低端领域基本被红外一体机和半球摄像机给取代了。•半球摄像机：实际上就是摄像机机板+镜头+外壳，一般用于室内，吸顶式安装，受外形限制一般镜头焦距不会超过20mm，监控距离较短；•红外一体机：但因为红外灯发热影响摄像机的原因，会降低图像质量。这种摄像机适用范围较广，覆盖中低端价格、中短距监控、室内外安装，日夜均可使用，用来起来比较方便，但在对图像质量要求很高的领域一般不会用。•球型摄像机：实际上就是“一体化机芯（变焦镜头+摄像机）+护罩+云台+云台协议解码器”，另外就是和视觉感知类的智能监控产品配合使用，能达到智能化和自动化效果。一3、宾馆监控摄像机使用场景安装位置监控需求特点选用摄像机型式选用原因停车场监控范围大、动态性大一体化摄像机或枪式摄像机或球型摄像机一体化摄像机内置变焦镜头，适合动态范围大的场合，可对现场进行细节放大，而且安装调试也简单。大堂监控范围大、动态性大一体化摄像机或快球型摄像机同上电梯监控范围固定，光线稳定半球摄像机电梯安装位置狭窄，安装小型半球摄像机，不易引起顾客反感，可以兼顾电梯的整体美观和图像监控效果走廊监控范围固定，光线较为稳定半球摄像机酒店的吊顶较低，如吊装普通枪式摄像机，太抢眼破坏走廊的装修效果。吸顶安装半球摄像机，可以兼顾走廊整体美观和监控效果，而且安装调试简单二、传输系统•1、传输设备：光收发设备•2、传输线缆：光纤•双绞线•同轴电缆•3、视频分配器：二1、传输系统结构图二2、光电收发设备•光纤传输设备主要由光发射机、光接收机组成。光发射机的核心器件是激光二极管，由前端来的射频信号对激光管的发光强度直接进行调制。•光发射机一般采用分布反馈式（DFB）激光器。这是一种单模工作激光器，具有良好的噪声性能、线性和互调性能，可用多频道AM组合信号直接调制。•光接收机一般采用光电二极管（PIN-PD）作为光转换器件。光收发设备二3、传输线缆•1、光纤：综合馆、副楼信号通过光纤传输到宾馆监控机房•2、双绞线：网络摄像机的视频传输、联网控制•3、同轴电缆：摄像机传输信号到控制存储设备光纤双绞线监控75欧姆同轴线缆监控BNC接头二4、视频分配器•视频分配器：把摄像机传回的信号分成两路，一路给数字硬盘录像机实现监控信息的存储，一路信号给矩阵键盘系统实现电视墙监控画面切换和控制操作视频分配器三、存储系统•硬盘录像机：宾馆区域主要使用的大华品牌的数字硬盘录像机，三1、硬盘录像机前面板•大华数字硬盘录像机三2、硬盘录像机后接口面板三3、数字硬盘录像机功能•采用高性能DSP实现H.264视频编码压缩；•本地信号量报警，支持E.mail联动发送报警信息及截图，支持PTZ联动；•支持DDNS、NTP功能；•支持多种解码器协议；•支持通过网络设置参数、预览图像及云台控制；•支持键盘控制；•支持USB设备、SATA刻录机对录像手动备份，支持S...
