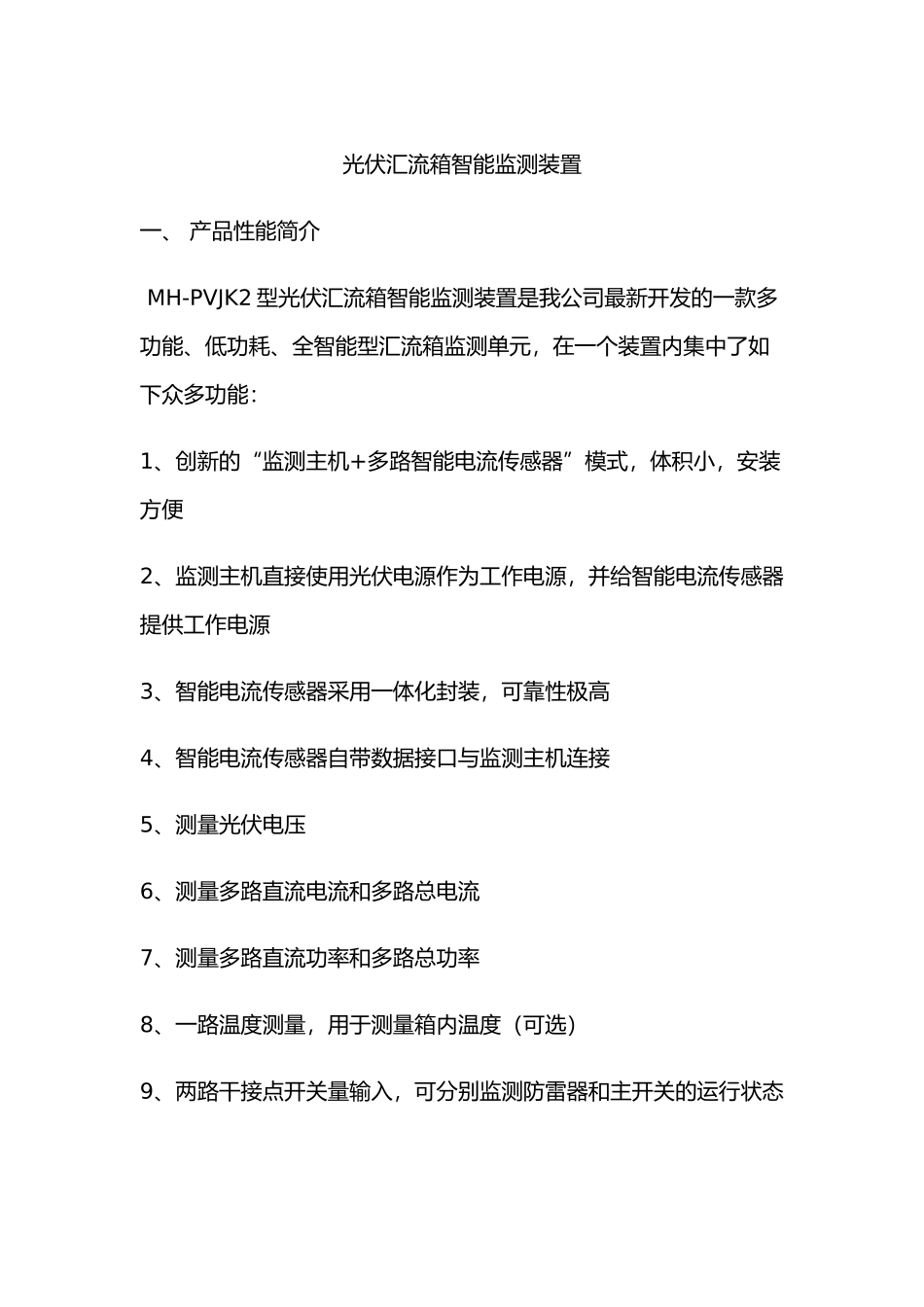

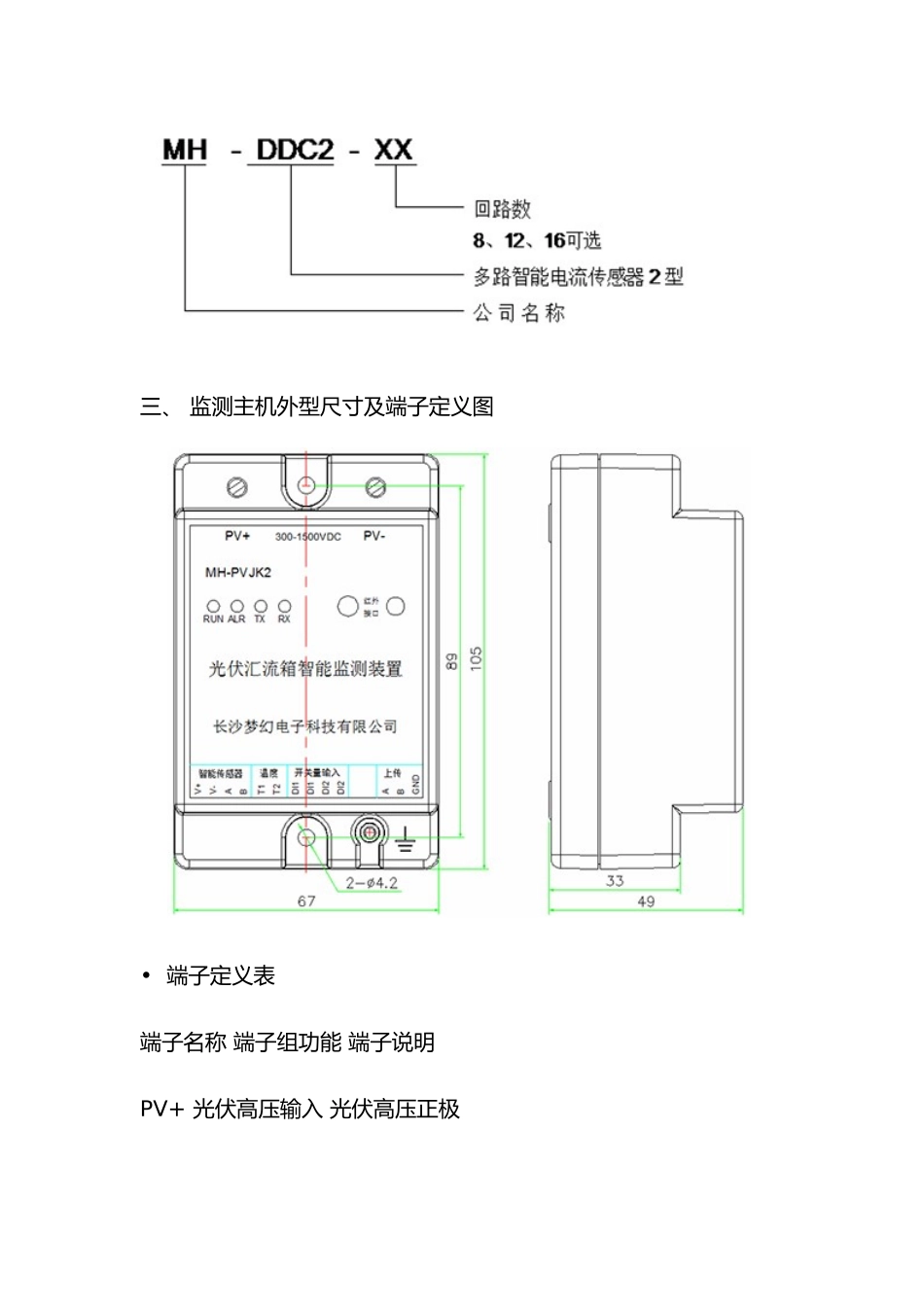

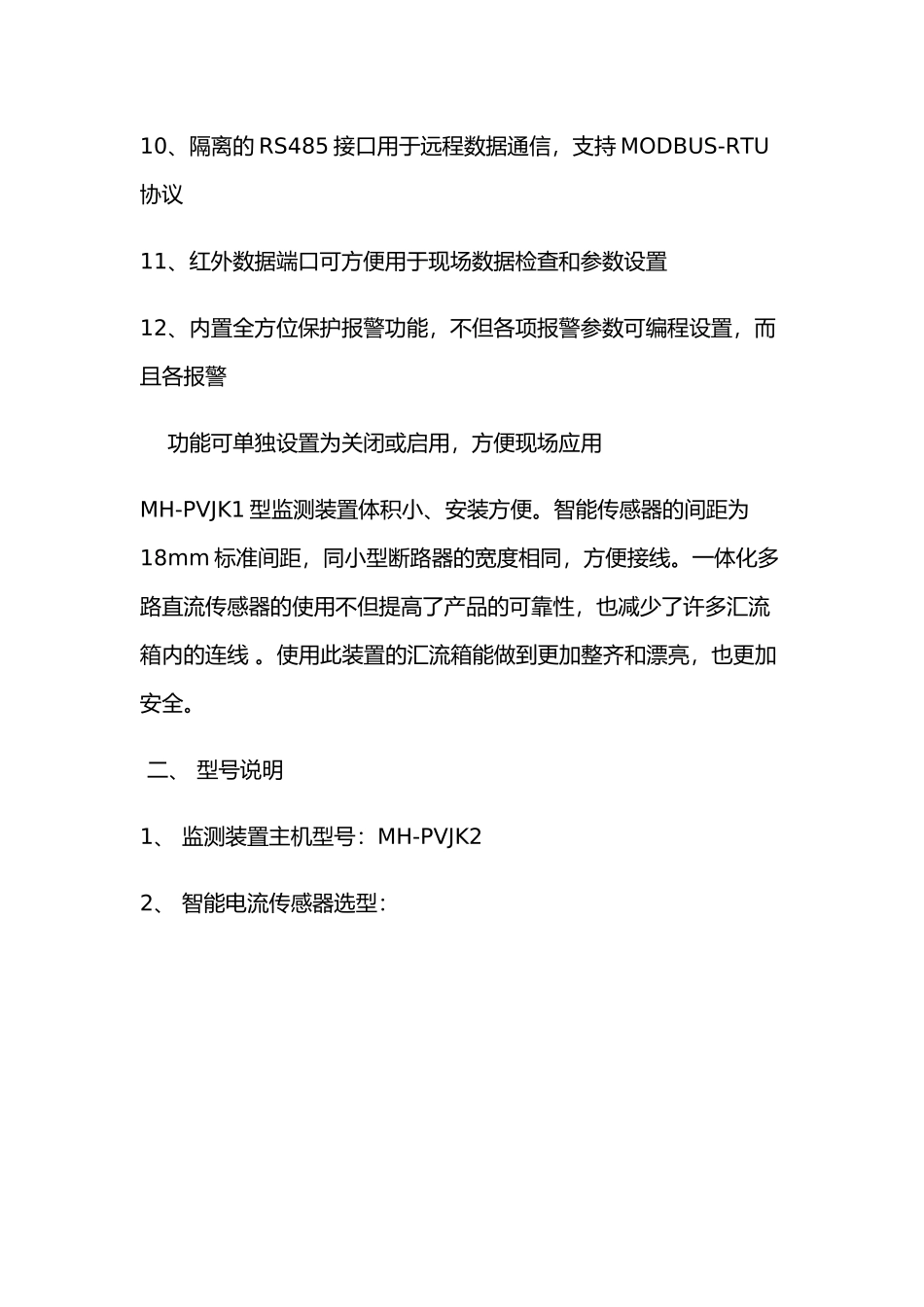

光伏汇流箱智能监测装置一、产品性能简介MH-PVJK2型光伏汇流箱智能监测装置是我公司最新开发的一款多功能、低功耗、全智能型汇流箱监测单元，在一个装置内集中了如下众多功能：1、创新的“监测主机+多路智能电流传感器”模式，体积小，安装方便2、监测主机直接使用光伏电源作为工作电源，并给智能电流传感器提供工作电源3、智能电流传感器采用一体化封装，可靠性极高4、智能电流传感器自带数据接口与监测主机连接5、测量光伏电压6、测量多路直流电流和多路总电流7、测量多路直流功率和多路总功率8、一路温度测量，用于测量箱内温度（可选）9、两路干接点开关量输入，可分别监测防雷器和主开关的运行状态10、隔离的RS485接口用于远程数据通信，支持MODBUS-RTU协议11、红外数据端口可方便用于现场数据检查和参数设置12、内置全方位保护报警功能，不但各项报警参数可编程设置，而且各报警功能可单独设置为关闭或启用，方便现场应用MH-PVJK1型监测装置体积小、安装方便。智能传感器的间距为18mm标准间距，同小型断路器的宽度相同，方便接线。一体化多路直流传感器的使用不但提高了产品的可靠性，也减少了许多汇流箱内的连线。使用此装置的汇流箱能做到更加整齐和漂亮，也更加安全。二、型号说明1、监测装置主机型号：MH-PVJK22、智能电流传感器选型：三、监测主机外型尺寸及端子定义图•端子定义表端子名称端子组功能端子说明PV+光伏高压输入光伏高压正极PV-光伏高压负极V+智能电流传感器连接端连接智能传感器V+端子V-连接智能传感器V-端子A连接智能传感器A/TX端子B连接智能传感器B/RX端子T1温度连接温度传感器一端T2连接温度传感器另一端DI1开关量1输入（干接点）用于连接防雷器DI2开关量2输入（干接点）用于连接断路器器A数据上传485接口RS485ABRS485BGNDRS485公共端接地端子连接地线（良好接地）四、智能电流传感器外型尺寸及端子定义图•端子定义表端子名称端子组功能端子说明V+多路直流传感器连接端连接监测主机V+端子V-连接监测主机V-端子A/TX连接监测主机A端子B/RX连接监测主机B端子说明：左右两组端子是直通的，任接一边都可以五、监测主机技术参数光伏电压输入DC300V～1500V电压测量范围DC300V～1500V电压测量精度0.5级温度测量范围-40℃～100℃温度测量精度±1℃开关量输入无源干接点输入红外接口38KHz调制、2米范围、15°偏角正常工作温度-30℃～70℃外壳温升底面：<10K正面：<5K（环境温度70℃时）极限存储温度-40℃～85℃正常工作湿度5%～95%不结露海拔高度≤4000米安全隔离电压光伏输入和次级之间4400VAC60秒光伏输入和外壳地之间4400VAC60秒数据上传接口和主电路之间：1500VAC60秒冲击耐压12KV(1.2/50μS)智能电流传感器接口外供电源电压：DC5V最大负载电流：200mA数据上传接口标准RS-485接口地址：1-240可设置波特率：2400bps、4800bps、9600bps可设置出厂设置为9600bps数据格式：10位无校验（1,8,1.n）11位奇校验(1,8,1.odd)11位偶校验(1,8,1,even)可设置出厂设置为11位偶校验支持的节点数：128六、多路直流传感器技术参数工作电源输入DC4.5-5.5V电流<20mA测量额定电流DC15A测量电流范围DC-5A～+15A电流测量精度0.5级数据输出接口RS-4859600bps8位无校验数据通信协议MODBUSRTU正常工作温度-30℃～80℃极限存储温度-40℃～85℃安全隔离电压被测光伏导线与外壳地、接线端子间5000VAC过载能力瞬间(<200ms)额定电流5倍不损坏七、电流传感器连接说明MH-PVJK2监测主机的智能传感器接口可支持1-2个电流传感器，主机软件支持最多24路电流监测。如果连接一个电流传感器，电流传感器地址设为1；如果连接两个电流传感器，电流传感器地址分别要设为1和2；24通道的排序为先排地址为1的电流传感器序号，1号电流传感器规定为12路传感器，排序为1-12号；再接着排地址为2的电流传感器，序号13-24号。两个电流传感器都是RS485总线制的，可以采用级联方式，传感器设计了左右两个相同的4线接口，可以很方便的级联。八、监测主机指示灯说明监测主机上有四个指示灯，指示说明如下：1、RUN绿色运行指示灯，主机通电运行正常，此灯闪动；当主机没有连接智能传感器时，此灯是常灭闪，如果连接好...
