桥梁荷载试验VIP免费

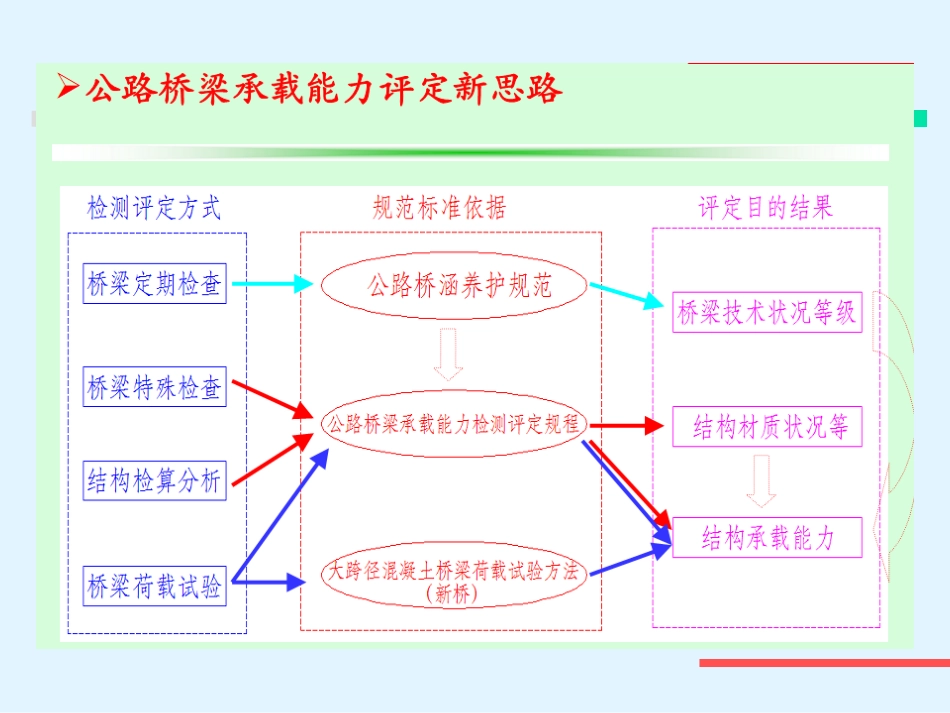

荷载试验的目的及主要内容加载方案和测点布置静载试验仪器设备静载试验试验数据分析及桥梁承载力评定结构动载试验本章主要内容桥梁荷载试验就是对桥梁结构物进行直接加载测试的一种特殊的科学试验工作。桥梁荷载试验分为静载试验和动载试验。荷载试验的目的及主要内容动载试验：桥梁动载试验是利用某种激振方法激起桥梁结构的振动，然后测定其固有频率、阻尼比、振型、动力冲击系数、行车响应等参量，从而判断桥梁结构的整体刚度、行车性能。静载试验：所谓桥梁静载试验，是将静止的荷载作用在桥梁上的指定位置，然后对桥梁结构的静力位移、静力应变、裂缝等参量进行测试，从而对桥梁结构在荷载作用下的工作性能及使用能力作出评价。一、荷载试验的目的：新建桥梁：（1）检验桥梁设计施工质量；（2）判定桥梁结构的实际承载力；（3）验证桥梁结构的设计理论和设计方法。旧桥：（1）确定桥梁结构的承载能力及营运条件（2）分析桥梁病害原因及其变化规律荷载试验的目的及主要内容二、主要工作内容：（1）明确荷载试验的目的；（2）试验准备工作；（3）荷载试验的方案拟定(包括静载试验与动载试验测试项目）（4）荷载试验的测点设置与测试仪器、设备组配；（5）荷载试验的加载等级控制与试验过程安全控制；（6）试验数据分析与结构性能评定；（7）试验报告编写一般程序分为三个阶段：1.试验准备阶段2.加载与观测阶段3.测试结果的分析与评定荷载试验的目的及主要内容三、荷载试验的准备工作：计划与淮备阶段的工作内容主要有：收集、研究试验桥梁的有关技术文件，考察试验桥梁的现状和试验的环境条件，拟定试验方案及试验程序，确定试验组织及人员组成，测试系统的构成，仪器的组配及标定，必要的器材淮备等工作。1．试验孔(或墩、塔)的选择2．搭设脚手架和测试支架3．静载试验加载位置的放样和卸载位置的安排4．试验人员组织及分工5．其他准备工作试验方案与实施一、试验荷载工况的确定：1．简支梁桥试验荷载工况(1)主要工况跨中最大正弯矩工况(2)附加工况l／4截面最大正弯矩工况支点最大剪力工况桥墩最大竖向反力工况3．悬臂梁桥(T形刚构桥)试验荷载工况(1)主要工况墩顶支点最大负弯矩工况锚固孔跨中最大正弯矩工况(2)附加工况墩顶支点最大剪力工况桂孔跨中最大正弯矩工况桥墩最大竖向反力工况4．连续刚构桥试验荷载工况(1)主要工况主跨墩顶最大负弯矩工况主跨跨中最大正弯矩工况(2)附加工况墩顶支点最大剪力工况边跨最大正弯矩工况桥墩(台)最大反力工况2．连续梁桥试验荷载工况(1)主要工况主跨支点最大负弯矩工况主跨跨中最大正弯矩工况(2)附加工况边跨最大正弯矩工况主跨桥墩最大竖向反力工况主跨支点最大剪力工况试验方案与实施一、试验荷载工况的确定：5．无铰拱桥试验荷载工况(1)主要工况拱顶最大正弯矩工况拱脚最大负弯矩工况（2）附加工况拱脚最大水平推力工况l/4截面最大正弯矩和最大负弯矩工况l/4截面正负挠度绝对值之和最大工况7、斜拉桥试验荷载工况(1)主些工况主梁中儿跨中最大正弯距工况主梁墩顶支点最大负弯矩工况主塔塔顶纵桥向最大水平变位与塔脚截面最大弯矩工况(2)附加工况中孔跨中附近拉索最大拉力工况主梁最大挠度工况辅助墩最大竖向反力工况6、两铰拱桥试验工况(1)主要工况拱顶最大正弯矩工况拱脚最大水平推力工况(2)附加工况l/4截面最大正弯矩和最大负弯矩工况l/4截面正负挠度绝对值之和最大工况试验方案与实施二、试验荷载等级的确定：(1)汽车和人群(标准设计荷载)；(2)挂车或履带车(验算荷载)(3)需通行的特殊重型车辆。分别计算设计时所采用的控制荷载或由试验目的所决定的荷载对结构控制截面产生的内力(或变形)的最不利值并进行比较，取其中最不利者对应的荷载作为控制荷载。荷载试验应尽量采用与控制荷载相同的荷载，而组成控制荷载(标准设计荷载)的车辆是由运管车辆统计而得的概率模型。当客观条件所限，采用的试验荷载与控制荷载有差别时，为保证试验效果，在选择试验荷载的大小和加载位置时采用静载试验效率ηq进行控制。控制荷载试验方案与实施)1(SSsq注意取值：提高还是降低、新桥与旧桥静载试验效率sS式中：—试验荷载作用...
