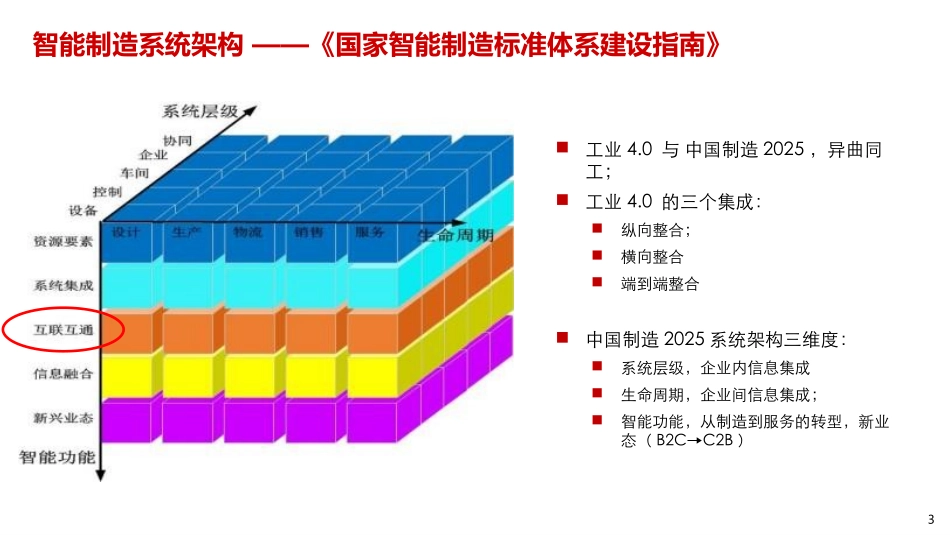

1工业物联网在智能制造中的应用2目录能效&设备管理---智能工厂工业物联网实践0103智能制造系统架构与工业物联网案例043智能制造系统架构——《国家智能制造标准体系建设指南》工业4.0与中国制造2025，异曲同工；工业4.0的三个集成：纵向整合；横向整合端到端整合中国制造2025系统架构三维度：系统层级，企业内信息集成生命周期，企业间信息集成；智能功能，从制造到服务的转型，新业态（B2C→C2B）4面向企业内信息集成的架构系统层级智能功能协同企业设备传感器、仪器仪表、射频识别、机器、机械和装置面向工厂/车间的生产管理，包括MES面向企业的经营管理，包括ERP、PLM、SCM和CRM协同研发、智能生产、精准物流和智能服务车间控制PLC、SCADA、DCS等过程控制西门子/工业4.0的数字化工厂架构中国制造2025的企业内信息集成系统层级企业信息化系统IT工厂或车间的工业环境OT5“工业物联网”贯穿智能制造体系三个维度的各个环节工业物联网：位于智能制造系统架构生命周期的所有环节；实现系统层级的设备、控制、工厂、企业和协同五个层级，以及智能功能的互联互通；工业物联网实现了OT与IT的融合的基础。互联互通6Enterprise(InternetProtocol)IndustrialNetwork(Industrialprotocols)企业信息化系统/IT工厂或车间的工业环境/OT融合的工厂网络工业互联网端到端的数据安全控制制造执行系统MES控制系统物流执行系统LES企业运营系统(ERP,CRM,SCM)决策支撑系统传感器仪器仪表机械和装置监控系统以工业物联网实现OT与IT融合7制造型企业信息化框架基于物联网的OT/IT融合：全面集成的制造业信息化五层系统及专业服务：实现制造管控一体的两化融合，实现物联网在制造业的实际应用控制过程OT管理过程IT企业运营过程企业层业务运营与决策支持管理层车间生产计划调度和执行操作层控制层PLCDCSHMI设备及工序相关的行业化过程控制系统（如：炉机等控制系统、数控机床、柔性生产线、工业机械人等）SCADA制造执行系统MES生产执行管控对接能源管控现场成本设备运行现场仓储物流执行系统LES通过RFID/监控设备等技术和设备实现物料流动以及物流相关的人、设备、工具、位置的管理协同办公门户采购平台产品设计系统ERP供应链管理生产管理财务管理人力资源设备管理CRMPLM电子商务战略规划业务优化绩效管理商业智能管理驾驶仓信息化部署信息化技术支撑服务支撑物联网工业适配CPU/内存/文件计算、存储、网络、安全实时数据库：实现系统化底层数据收集；关系型数据库：实现执行层次的管理统一平台先进的集成工具关系型数据库/OLTP大数据/OLAP专业IT规划和管理咨询标准化的管理体系全面应用集成及有效落地专业的团队建设实施、培训、运营服务全生命周期管理仪器/仪表传感器机械和装置现场层传感器工业适配质检计量数据采集数据传输数据计算8工业物联网——采、传、算技术架构工厂IntranetFactoryPDARFIDLoRACameraHMIPLCLoRA基站工业交换机物联网关【生产执行网络】•多种联接方式并存•多种协议并存•物联网络传感网工厂数据中心FactoryDataCenterERPSCM、CRM、PLM…集团数据中心GroupDataCenter数据采集数据传输数据（运算）挖掘协同研发智能服务工厂生产办公网FactoryOfficeNetwork集团办公网GroupOfficeNetworkMES研发中心/分支Dev.Group管理驾驶舱9目录智能工厂工业物联网最佳实践0103智能制造系统架构与工业物联网案例04传：低功耗传广域无线传输方案采：配套仪表与模组算：能效管理与设备管理方案10教育应用医疗应用农业应用工业应用RFID阅读器智慧城市环境传感器摄像头手环自动控制物联网网关物联网OS物联网平台连接•承载应用•数据处理•运维管理•连接平台•发挥芯片能力•本地实时处理物联网发展趋势——平台侧&终端侧应用管理设备管理注册鉴权寻址转发资产管理链接管理数据管理群组管理规则引擎行业预集成API开放业务编排计费发放PortalAgent接入多协议（宽/窄带，远距、近距等）IoT中间件和框架数据获取设备管理安全鉴权网关/设备/gent各类行业应用SDKAPI通过Agent软件支持第三方IoT终端和网关接入，简化集成物联网平台11工业物联网——物联网的“传感回传场景...
