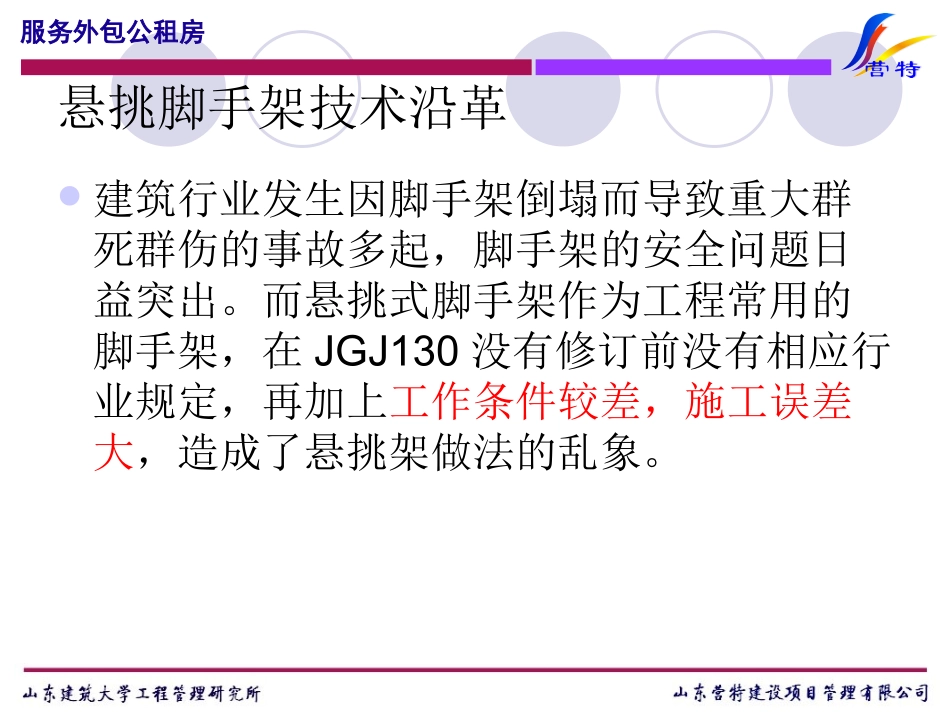

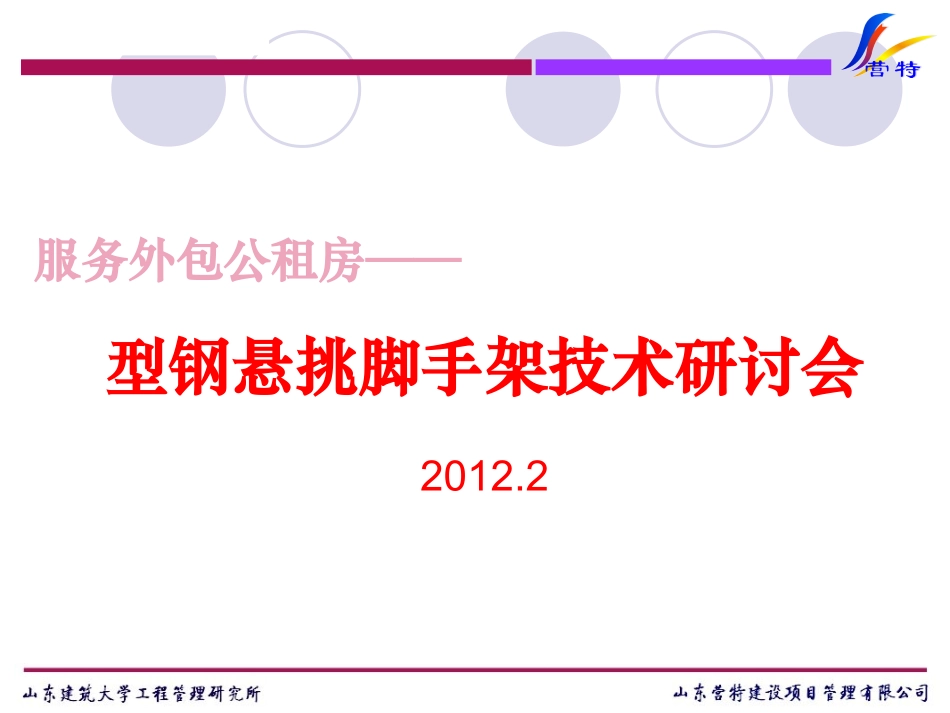

服务外包公租房型钢悬挑脚手架技术研讨会2012.2服务外包公租房——服务外包公租房悬挑脚手架技术沿革建筑行业发生因脚手架倒塌而导致重大群死群伤的事故多起，脚手架的安全问题日益突出。而悬挑式脚手架作为工程常用的脚手架，在JGJ130没有修订前没有相应行业规定，再加上工作条件较差，施工误差大，造成了悬挑架做法的乱象。服务外包公租房左图端部固定形式，缺点主要有：悬挑梁受力后竖向存在微小位移，悬挑梁水平方向位移难以控制，两根钢筋单面水平焊缝现场施工质量不好控制.....服务外包公租房后来有些单位做了一些改进，但是后来发现木楔块受理后会有变形，而且加焊的那根横杆和门形钢筋是点焊，强度比较差服务外包公租房后来经过很多施工单位攻关，制定了一种比较好的连接方式，当然代价也比较大，端部采用双道固定，木楔块换成了铁楔，而且双向打楔，如下图服务外包公租房服务外包公租房服务外包公租房大学科技园片区《扣件式钢管脚手架安全技术规范》JGJ130-20112011-01-28发布2011-12-01实施服务外包公租房型钢脚手架分解1、型钢悬挑梁2、U形钢筋拉环（或锚固螺栓）3、建筑主体结构4、钢丝绳（或钢拉杆），吊环5、连墙件6、剪刀撑，横向斜撑7、作业层8、特殊部位处理9、其他要求服务外包公租房1、型钢悬挑梁宜采用高度不应小于160mm双轴对称截面的型钢（工字钢）做悬挑梁结构。悬挑梁端部设置定位点，定位点离悬挑梁端部不应小于100mm。定位点可采用长0.2m，直径25-30mm的钢筋或短管。固定端长度大于悬挑端1.25倍悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。（不允许有连梁）服务外包公租房1——木楔楔紧图6.10.5-3悬挑钢梁楼面构造图6.10.5-2悬挑钢梁穿墙构造服务外包公租房服务外包公租房2、U形钢筋拉环（或锚固螺栓）悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16㎜。左图为U形螺栓固定构造钢压板，100mm*10mm角钢不小于63mm*63mm*6mm1-木楔侧向楔紧2-两根1.5m长Ф18钢筋服务外包公租房钢筋拉环锚固钢筋拉环大样服务外包公租房3、建筑主体结构1、主体结构强度不低于C202、悬挑钢梁支撑点应设置在结构梁上，不得设置在外伸阳台或悬挑板上，否则加固措施。服务外包公租房4、钢丝绳（或钢拉杆），吊环1、钢丝绳不小于φ14mm，吊环不宜小于φ20mm2、钢丝绳绳卡不少于3个。受力绳应位于卡扣座处，绳扣间距为150-200，末端钢丝绳长度不得少于200mm。3、钢丝绳与型钢梁夹角大于45度服务外包公租房5、连墙件设置刚性连墙件服务外包公租房6、剪刀撑，横向斜撑1、剪刀撑连续设置服务外包公租房7、作业层1-上栏杆2-外立杆3-挡脚板4-中栏杆服务外包公租房8、特殊部位处理在建筑结构角部，钢梁宜扇形布置；服务外包公租房如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三脚架等措施。服务外包公租房8、特殊部位处理宽大阳台部位悬挑架布置楼梯段的悬挑架布置服务外包公租房9、其他要求1、方案设计。（1）搭设高度不宜超过20M，否则专家论证。（2）钢丝绳、钢拉杆作为附加保险措施，不参与悬挑钢梁受力计算。（3）钢管规格，将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。（4）水平风荷载标准值的计算公式形式由：wk=0.7μz·μs·w0（w0取n=50）修改为：wk=μz·μs·w0（w0取n=10）；将荷载效应组合表中的可变荷载组合系数由0.85提高为0.9；将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN改为2kN，双排架取5kN改为3kN;服务外包公租房挑梁结构及其锚固的验算内容：悬挑梁的强度；悬挑梁的挠度；当无有效支撑体系时悬挑梁的稳定性；悬挑梁锚固段压点处U型钢筋拉环或螺栓的强度；压点处楼板承受锚固负弯矩时的抗弯强度；悬挑梁前端支点下混凝土梁（板）的承载力。服务外包公租房型钢悬挑梁的抗弯强度计算公式：型钢悬挑梁的整体稳定性验算公式：锚固型钢悬挑梁的U型钢筋拉环或螺栓的强度计算公式：式中：Nm——型钢悬挑梁锚固段压点U型钢筋拉环或螺栓的拉力设计值；fWMnmaxf...
