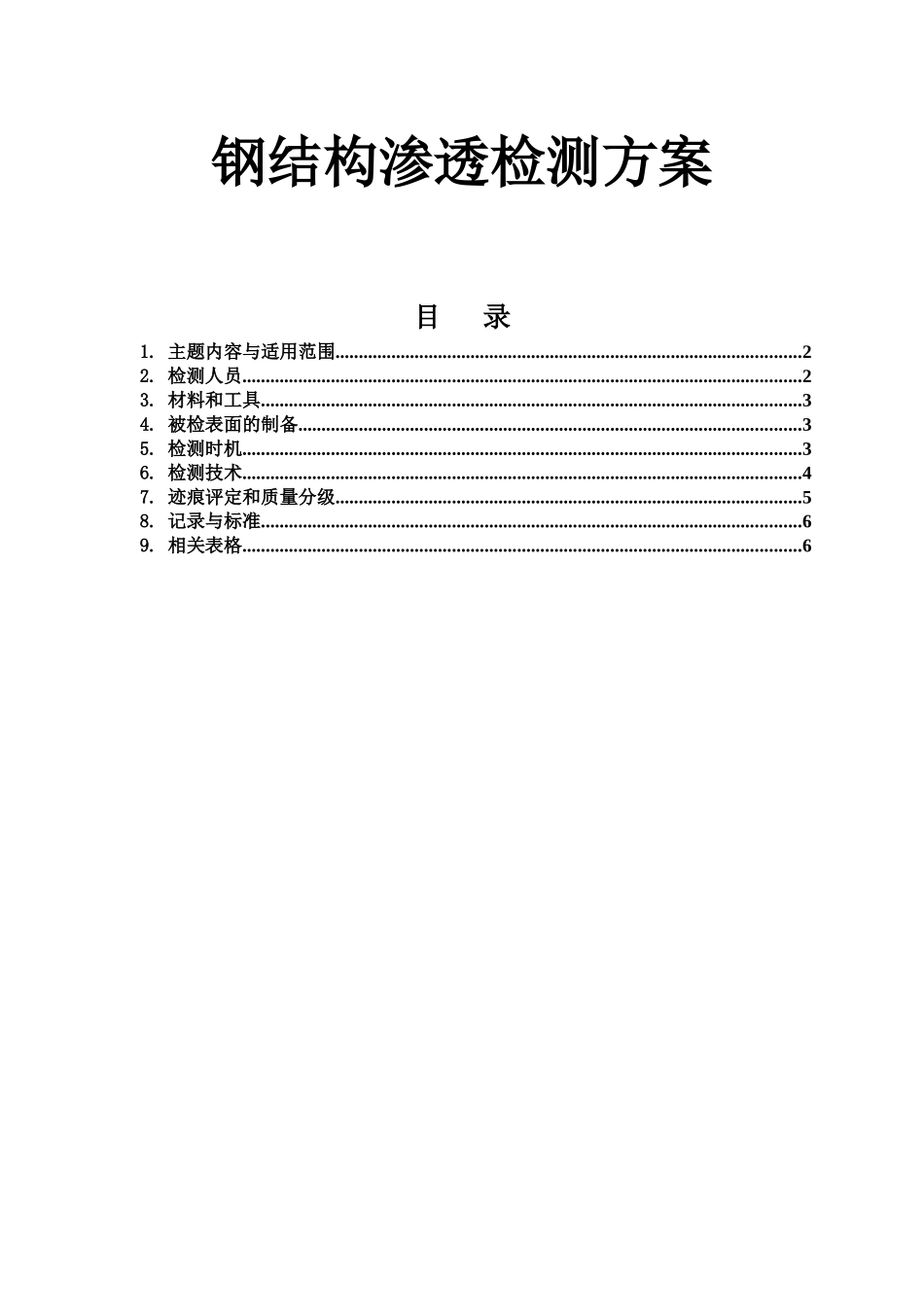

钢结构渗透检测方案目录1.主题内容与适用范围....................................................................................................22.检测人员........................................................................................................................23.材料和工具....................................................................................................................34.被检表面的制备............................................................................................................35.检测时机........................................................................................................................36.检测技术........................................................................................................................47.迹痕评定和质量分级....................................................................................................58.记录与标准....................................................................................................................69.相关表格........................................................................................................................61.主题内容与适用范围1.1本方案规定了渗透检测人员的资格、所用器材、检测技术和质量分级等。1.2本方案依据JB4730标准的要求编写，适用于非多孔性材料或制品在工件表面开口缺陷的检测。2.检测人员2.1检测人员必须经过培训取得国家有关部门颁发的并与其工作相适应的资格证书。2.2检测人员必须每年检查一次身体，其矫正视力不得低于1.0，不得有色盲和色弱。渗透材料易燃、有毒、操作者应配带手套,口罩等劳保用品。3.材料和工具由I、II级人员按下列条件和工艺卡要求选择材料和工具。3.1渗透检测剂由渗透剂、清洗剂和显像剂组成，表1的渗透检测剂供选用。表1制造厂渗透检测剂备注渗透剂清洗剂显像剂中美柯达探伤器材有限公司DPT-5DPT-5DPT-5大铜锣牌吴江市宏达无损器材有限公司HP-STHD-STHR-ST宏达牌注：同一检测件，不同类型的检测剂禁止混用。3.2其它材料和工具3.2.1不锈钢刷子：对镍基合金、奥氏体不锈钢或钛及钛合金检测时，刷金属表面时需用不锈钢刷子。3.2.2抹布：清除多余渗透剂的抹布采用干净的棉布、无毛棉纱或吸水纸等。3.2.3照明灯：如果自然光线不足，可用白炽灯照明，在被检部位可见光照度应不少于500LX，（约为80W日光灯在1m处的照度）。4.被检表面的制备被检表面（对于焊缝，在距焊缝边缘至少50mm范围内）应满足下列条件：4.1任何表面的凹凸不平。焊渣、飞溅等必须处理到不掩盖和不干扰任何缺陷显示为度。4.2必须清除表面的油污、锈蚀、氧化皮和灰尘等。4.3表面可以打磨或机加工制备，但禁止使用喷砂或喷丸，以防堵塞缺陷开口。4.4局部检测时，制备的范围应从检测部位四周向外扩展至少25mm。4.5被检表面经检查人员认可。5.检测时机5.1渗透检测一般在最终成品上进行。5.2焊接件在热处理后进行渗透检测。如果需进行两次以上热处理，可在温度较高的一次热处理后进行渗透检测。6.检测技术6.1由I、II级人员按图1的程序进行检测。如果检测面积太大，在规定时间内不能完成，可将表面分成几个适当的区域进行检测。6.2用3.3规定的清洗剂去除被检区的油污、灰尘等干扰渗透的杂物。预清洗施加渗透剂清除多余渗透剂显像干燥观察评定后处理图1检测程序6.3采用喷涂法施加渗透剂，喷涂时应保证被检部位均匀地被渗透剂覆盖，并在整个渗透时间内保持润湿状态。对已干涸部位要及时补加渗透剂。6.4受检表面和渗透剂在15～50℃的温度条件下，渗透剂的渗透时间一般不得少于10min当温度条件不能满足上述条件时，应按照JB4730附录M（补充件）对操作方法进行修正。6.5最短渗透时间、显像时间参照表2进行。表2工件形式最短渗透时间min最短显像时间min3～＜15℃≥15～50℃3～＜15℃≥15～50℃焊缝和铸件2510157其它3011576.6在渗透规定时...
