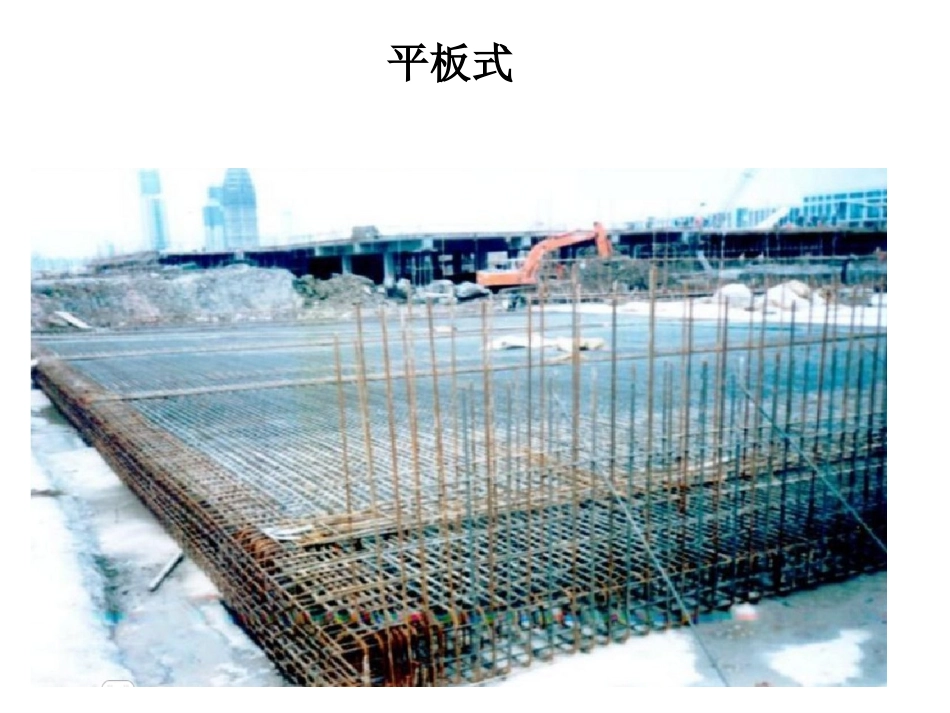

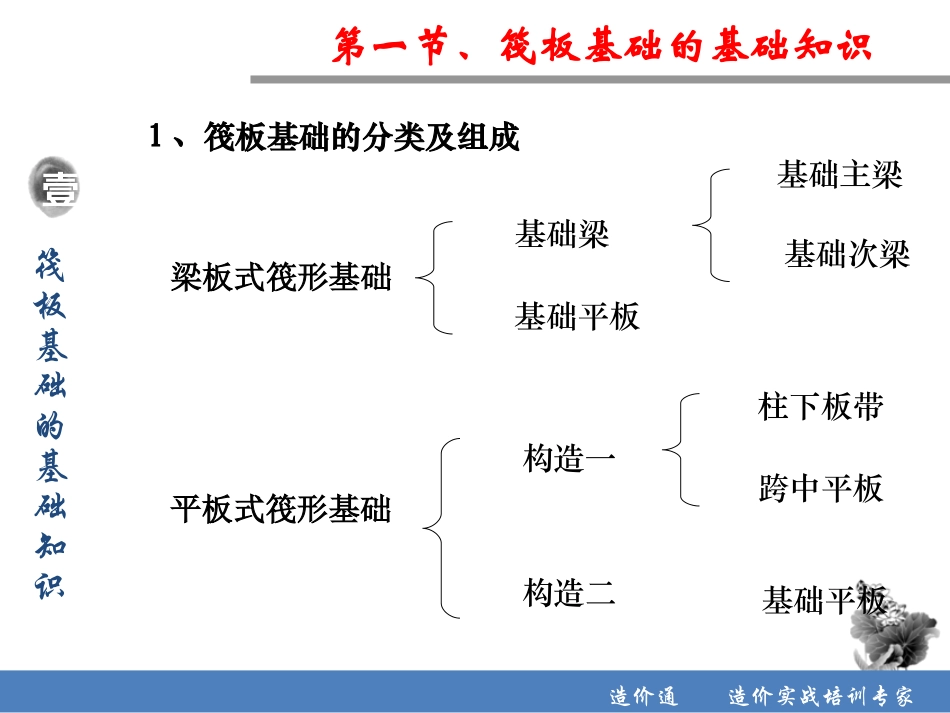

3.筏板基础壹筏板基础的基础知识第一节、筏板基础的基础知识１、筏板基础的分类及组成造价通造价实战培训专家基础主梁基础平板梁板式筏形基础基础次梁基础梁跨中平板平板式筏形基础柱下板带构造一构造二基础平板平板式平板式筏形基础梁板式梁板式筏形基础壹筏板基础的基础知识第一节、筏板基础的基础知识造价通造价实战培训专家AAAAAA肋梁式，梁设在板上肋梁式，梁设在板下土中平板式剖面A-A剖面A-A剖面A-A梁板式筏形基础制图规则梁板式筏形基础的分类高板位梁板式筏基(梁顶与板顶一平)梁板式筏基低板位梁板式筏基(梁底与底顶一平)中板位梁板式筏基(板在梁的中部)（二）梁板式筏形基础平法施工图制图规则筏板基础平法施工图，是利用平面图把所有信息都表达在平面图上形成平面注写方式，特别复杂的辅以截面注写方式。1.梁板式筏形基础一般规定①当绘制基础平面布置图时，应将所支承的混凝土结构、钢结构、砌体结构、或混合结构的柱、墙平面一起绘制。②梁板式筏形基础平法施工图将其分解为基础梁和基础底板分别进行表达。2.梁板式筏形基础构件编号3.梁板式筏形基础平板的平面注写的平面注写方式为：具体内容如下：基础平板编号截面尺寸配筋基础梁底面标高高差（相对于筏形基础平板底面标高）3.梁板式筏形基础平板的平面注写基础主梁JZL与基础次梁JCL的平面注写方式为：具体内容如下：基础平板编号截面尺寸配筋基础梁底面标高高差（相对于筏形基础平板底面标高）必注内容选注内容集中标注原位标注JZL、JCL、LPBJZL和JCL集中标注具体规定如下：（1）注写基础梁编号（2）注写基础梁截面尺寸。以b×h，表示梁截面宽度与高度。当为加腋梁时，用b×hYc1×c2表示，其中c1为腋长，c2为腋高。（3）注写基础梁的配筋1）注写基础梁箍筋①当采用一种箍筋间距时，注写钢筋级别、直径、间距与肢数（写在括号内）②当采用两种箍筋时，用“/”分隔不同箍筋，按照从基础梁两端向跨中的顺序注写。先注写第1段箍筋（在前面加注箍数），在斜线后再注写第2段箍筋（不再加注箍数）2）注写基础梁的底部、顶部及侧面纵向钢筋①以B打头，先注写梁底部贯通纵筋（不应少于底部受力钢筋总截面面积的1/3），当跨中所注根数少于箍筋肢数时，需要在跨中加设架立筋以固定箍筋，注写时，用加号“+”将贯通纵筋与架立筋相联，架立筋注写在加号后面的括号。②以T打头，注写梁顶部贯通纵筋值。注写时用分号“；”将底部与顶部纵筋分隔开，如有个别跨与其不同，按原位注写的规定标注。③当梁底部或顶部贯通纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。④以大写字母G打头注写基础梁两侧面对称设置的纵向构造钢筋的总配筋值（当梁腹板高度hw不小于450mm时，根据需要配置）。当需要配置抗扭纵向钢筋时，梁两个侧面设置的抗扭纵向钢筋以N打头。（4）注写基础梁底面标高高差有高差时：如“高板位”与“中板位”基础梁的底面与基础平板底面标高的高差值。无高差时不注：如“低板位”筏形基础的基础梁。指相对于筏形基础平板底面标高的高差值高板位中板位低板位梁板式筏形基础•实例JZL和JCL原位标注具体规定如下：（1）注写梁端（支座）区域的底部全部纵筋，系包括已经集中注写过的贯通纵筋在内的所有纵筋：1）当梁端（支座）区域的底部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。2）当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联。3）当梁中间支座两边的底部纵筋配置不同时，需在支座两边分别标注；当梁中间支座两边的底部纵筋相同时，可仅在支座的一边标注配筋值。4）当梁端（支座）区域的底部全部纵筋与集中注写过的贯通纵筋相同时，可不再重复做原位标注。5）加腋梁加腋部位钢筋，需在设置加腋的支座处以Y打头注写在括号内。（2）注写基础梁的附加箍筋或（反扣）吊筋。将其直接画在平面图中的主梁上，用线引注总配筋值（附加箍筋的肢数注在括号内），当多数附加箍筋或(反扣）吊筋相同时，可在基础梁平法施工图上同一注明，少数与统一注明值不同时，再原位标注。（3）当基础梁外伸部位变截面高度时，在该部位原位注写b×h1/h2，h1为根部截面高度，h2为尽端截面高度。（4）注写修正内容。当在...
