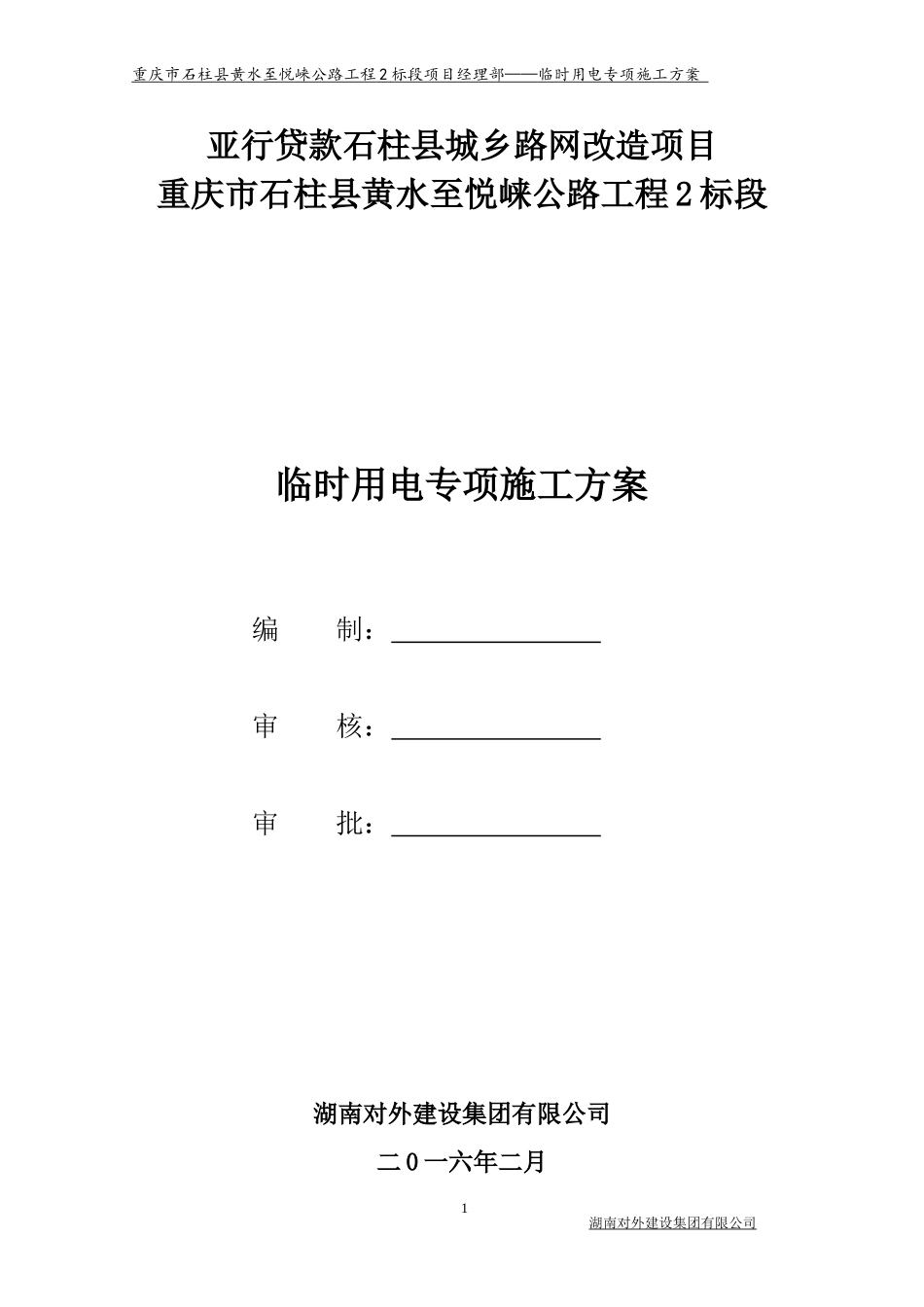

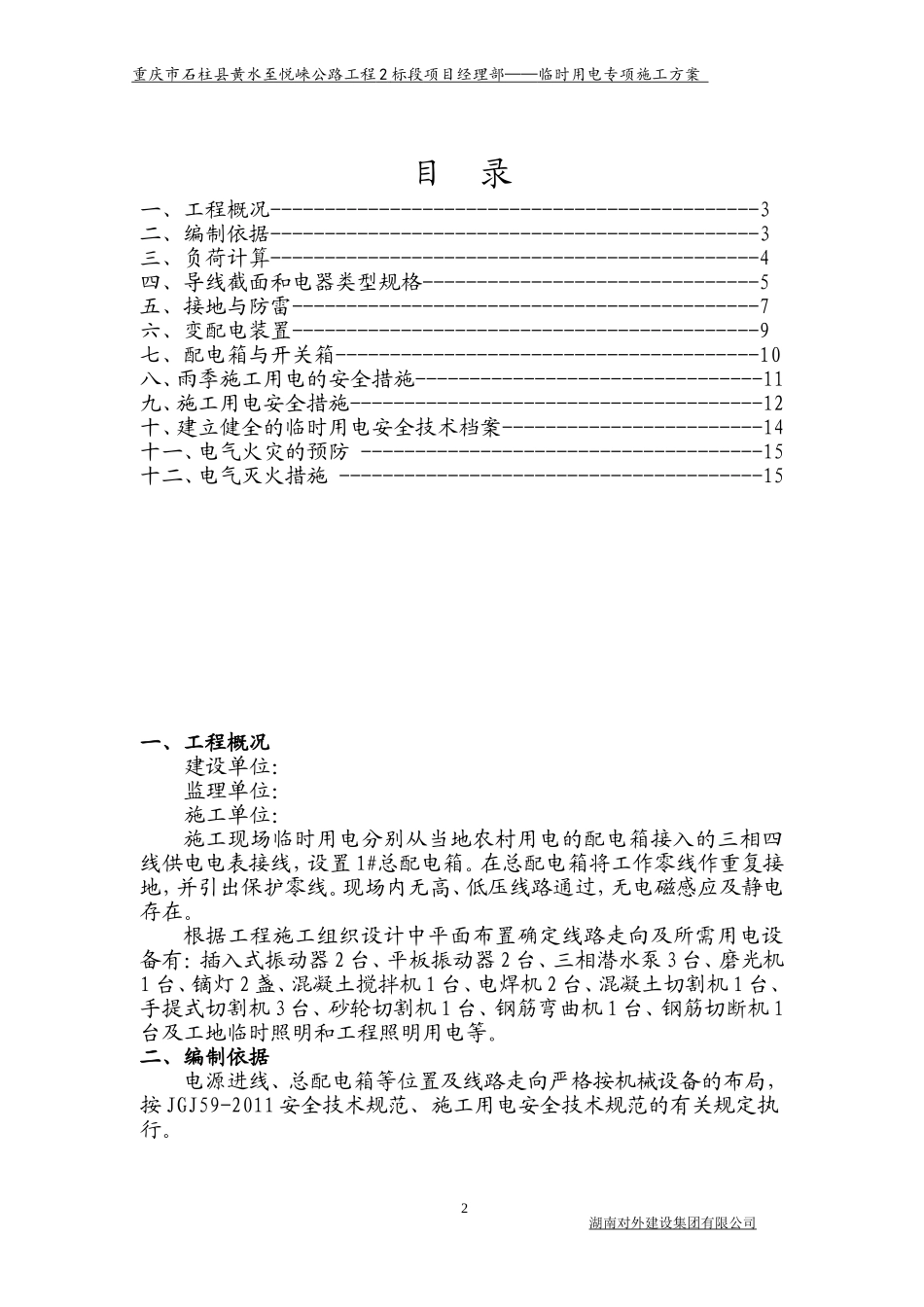

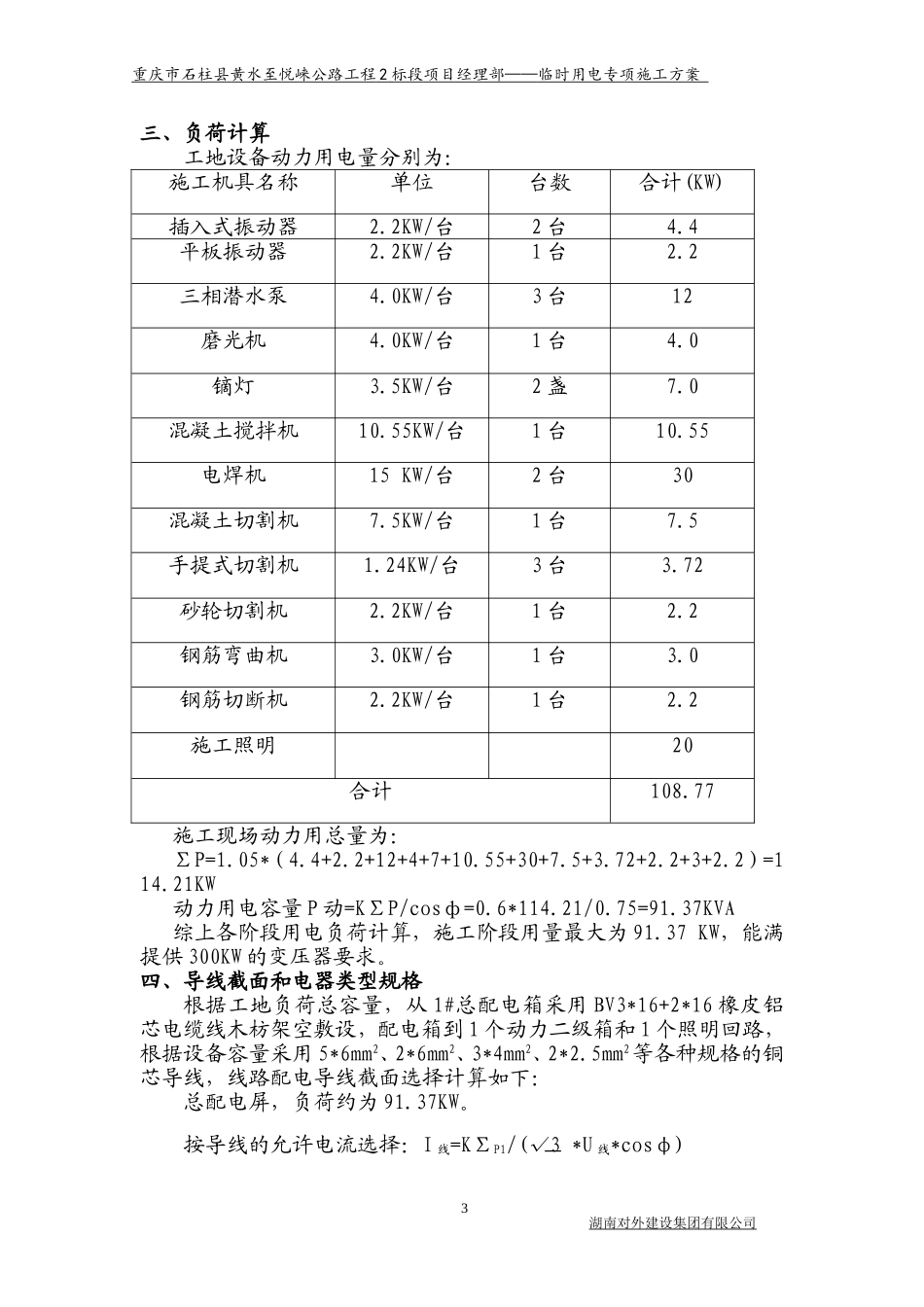

重庆市石柱县黄水至悦崃公路工程2标段项目经理部——临时用电专项施工方案亚行贷款石柱县城乡路网改造项目重庆市石柱县黄水至悦崃公路工程2标段临时用电专项施工方案编制：审核：审批：湖南对外建设集团有限公司二0一六年二月1湖南对外建设集团有限公司重庆市石柱县黄水至悦崃公路工程2标段项目经理部——临时用电专项施工方案目录一、工程概况---------------------------------------------3二、编制依据---------------------------------------------3三、负荷计算---------------------------------------------4四、导线截面和电器类型规格-------------------------------5五、接地与防雷-------------------------------------------7六、变配电装置-------------------------------------------9七、配电箱与开关箱---------------------------------------10八、雨季施工用电的安全措施--------------------------------11九、施工用电安全措施--------------------------------------12十、建立健全的临时用电安全技术档案------------------------14十一、电气火灾的预防-------------------------------------15十二、电气灭火措施---------------------------------------15一、工程概况建设单位：监理单位：施工单位：施工现场临时用电分别从当地农村用电的配电箱接入的三相四线供电电表接线，设置1#总配电箱。在总配电箱将工作零线作重复接地，并引出保护零线。现场内无高、低压线路通过，无电磁感应及静电存在。根据工程施工组织设计中平面布置确定线路走向及所需用电设备有：插入式振动器2台、平板振动器2台、三相潜水泵3台、磨光机1台、镝灯2盏、混凝土搅拌机1台、电焊机2台、混凝土切割机1台、手提式切割机3台、砂轮切割机1台、钢筋弯曲机1台、钢筋切断机1台及工地临时照明和工程照明用电等。二、编制依据电源进线、总配电箱等位置及线路走向严格按机械设备的布局，按JGJ59-2011安全技术规范、施工用电安全技术规范的有关规定执行。2湖南对外建设集团有限公司重庆市石柱县黄水至悦崃公路工程2标段项目经理部——临时用电专项施工方案三、负荷计算工地设备动力用电量分别为：施工机具名称单位台数合计(KW)插入式振动器2.2KW/台2台4.4平板振动器2.2KW/台1台2.2三相潜水泵4.0KW/台3台12磨光机4.0KW/台1台4.0镝灯3.5KW/台2盏7.0混凝土搅拌机10.55KW/台1台10.55电焊机15KW/台2台30混凝土切割机7.5KW/台1台7.5手提式切割机1.24KW/台3台3.72砂轮切割机2.2KW/台1台2.2钢筋弯曲机3.0KW/台1台3.0钢筋切断机2.2KW/台1台2.2施工照明20合计108.77施工现场动力用总量为：ΣP=1.05*（4.4+2.2+12+4+7+10.55+30+7.5+3.72+2.2+3+2.2）=114.21KW动力用电容量P动=KΣP/cosф=0.6*114.21/0.75=91.37KVA综上各阶段用电负荷计算，施工阶段用量最大为91.37KW，能满提供300KW的变压器要求。四、导线截面和电器类型规格根据工地负荷总容量，从1#总配电箱采用BV3*16+2*16橡皮铝芯电缆线木枋架空敷设，配电箱到1个动力二级箱和1个照明回路，根据设备容量采用5*6mm2、2*6mm2、3*4mm2、2*2.5mm2等各种规格的铜芯导线，线路配电导线截面选择计算如下：总配电屏，负荷约为91.37KW。按导线的允许电流选择：I线=KΣP1/(√3*U线*cosφ)3湖南对外建设集团有限公司重庆市石柱县黄水至悦崃公路工程2标段项目经理部——临时用电专项施工方案=1.0*91370/(√3*380线*0.75)=185.32A按允许电压降选择：最远处用电设备离总配电室距离约1160米。S=ΣP*L/（C*ε）%=114.21*1160/（77*5%）%=344.11mm2按导线机械强度计算：查施工手册可得：橡皮绝缘铜芯线埋地敷设时，其导线截面；由上述三项可知：D1二级配电箱导线截面选用5*10mm2铜芯电缆线完全能够满足负荷要求。1#、2#、4#照明线路主要负责搅拌站、施工照明用电和移动箱用电，负荷约为20KW。按导线的允许电流选择：I线=KΣP1/(√3*U线*cosφ)=0.6*20000/(√3*380线*0.75)=24.3A按允许电压降选择：最远处用电设备离总配电室距离约1160米。S=ΣP*L/（C*ε）%=20*1160/（77*5%）%=60.26mm2按导线机械强度计算：查施工手册可得：橡皮绝缘铜芯线埋地敷设时，其导...
