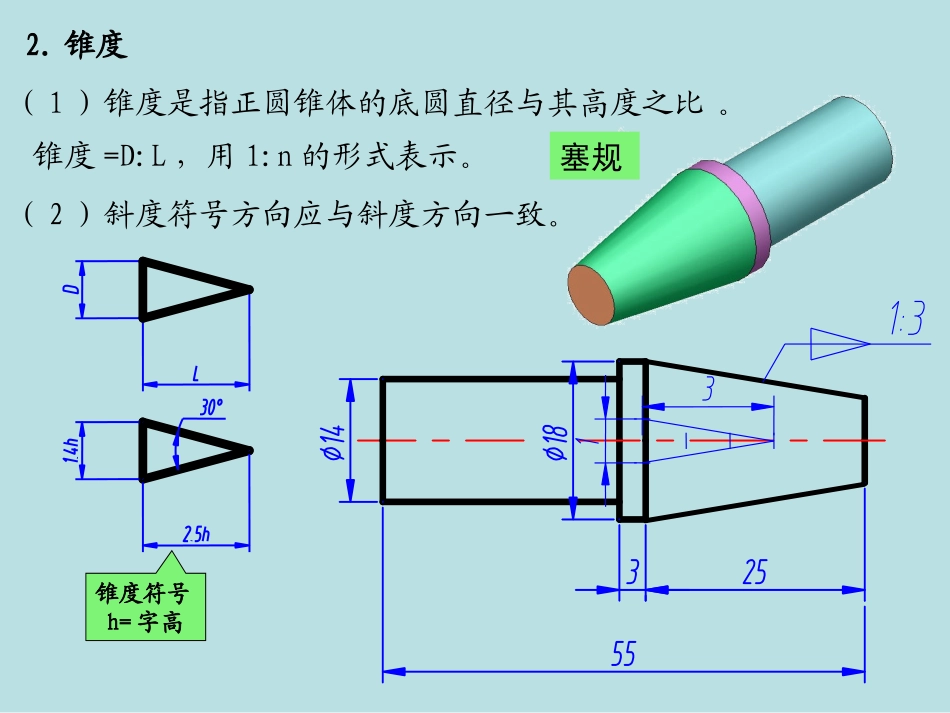

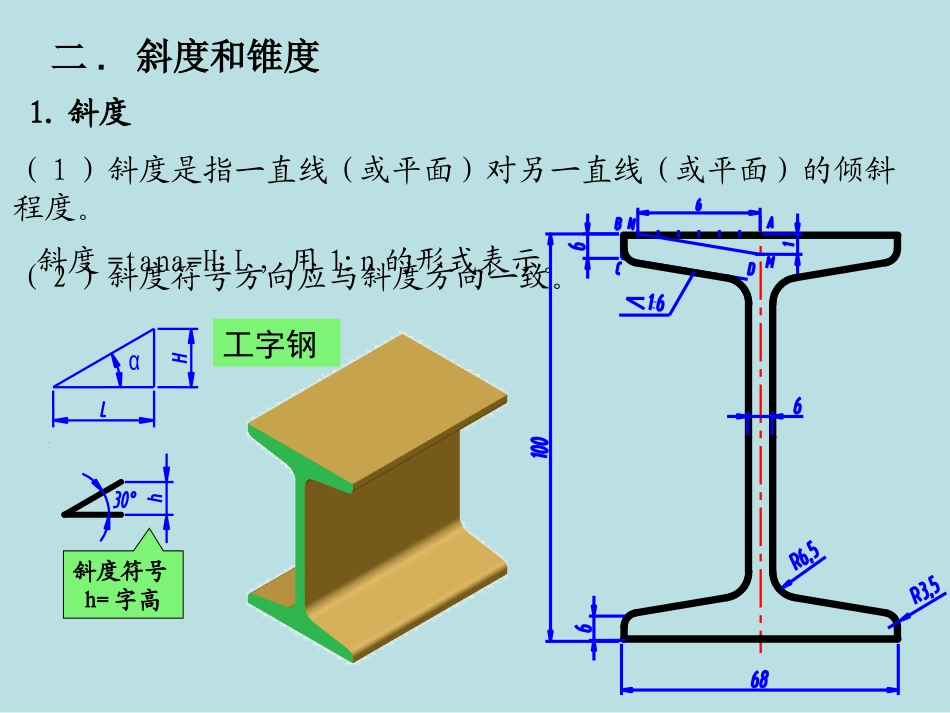

§1-3常见平面图形的画法一.等分圆周（作正多边形）（1）利用圆的半径及作图。（2）连接各分点，即为圆的内接正六边形。正六边形二.斜度和锥度1.斜度（1）斜度是指一直线(或平面)对另一直线(或平面)的倾斜程度。斜度=tana=H:L，用1:n的形式表示。（2）斜度符号方向应与斜度方向一致。斜度符号h=字高工字钢2.锥度（1）锥度是指正圆锥体的底圆直径与其高度之比。锥度=D:L，用1:n的形式表示。（2）斜度符号方向应与斜度方向一致。锥度符号h=字高塞规三.圆弧连接（1）用一已知半径的圆弧光滑地连接相邻的已知直线或圆弧(即相切)。为了保证连接的光滑，作图时必须准确地求出连接圆弧的圆心和连接点(即切点)。（2）作图步骤：(a)求出连接圆弧的圆心；(b)确定连接点(切点)的位置；(c)在两切点之间画出连接圆弧。(一)作圆弧R与两直线AB、BC相切作圆弧R=15，与两直线AB、BC相切。1.求圆心：分别作与两已知直线AB、BC相距为R的平行线，得交点O；2.求切点:自点O分别向AB、BC作垂线，得垂足K1、K2；3.画连接弧：以O为圆心，R为半径，自点K1至K2画圆弧。(二)作圆弧R=15与已知直线AB和已知圆弧（半径r，圆心P）相切（1）与已知直线和圆弧外切（2）与已知直线和圆弧内切(三)作圆弧R=15与两已知圆弧（半径r1、r2，圆心P、Q）相切（1）与两已知圆弧外切（2）与两已知圆弧内切（3）与两已知圆弧内、外相切（混合相切）四.椭圆的近似画法（四心法）A）已知椭圆的长、短轴AB，CD；B）作AE的中垂线，与长、短轴交于1，2两点，再取其对称点3，4；C）以1，3为圆心，1A为半径画弧，再以2，4为圆心，4D为半径画弧。其中M、M1、N1、N为切点五.平面图形分析1．平面图形的尺寸分析①定形尺寸---确定各线段的形状和大小的尺寸。②定位尺寸---确定各线段间相对位置的尺寸。③尺寸基准---标注尺寸的起点。一般有水平和垂直两个方向的尺寸基准。通常以图形的对称线、圆的中心线；主要轮廓线等作为尺寸基准。水平方向尺寸基准垂直方向尺寸基准2．平面图形的线段分析①已知线段---具有齐全的定形尺寸、定位尺寸的线段。画图时，可直接画出。②中间线段---具有定形尺寸、但定位尺寸不全的线段。如R40，其圆心位置只有一个定位尺寸6。③连接线段---具有定形尺寸，无定位尺寸的线段。如R20、R15。绘图步骤：已知线段→中间线段→连接线段。3．支架轮廓平面图形的作图步骤(1)画基准线及已知线段(2)画中间线段(3)画连接线段R=16(4)画连接线段R=22(5)完成全图并标注尺寸四、平面图形的尺寸标注1.确定尺寸基准：在水平方向和铅垂方向各选一条直线作为尺寸基准。2.确定图形中各线段的性质，确定出已知线段、中间线段和连接线段。3.按确定的已知线段、中间线段和连接线段的顺序逐个标注出各线段的定形和定位尺寸。标注尺寸要符合国家标准规定，尺寸不出现重复和遗漏，尺寸要安排有序，布局整齐，注号清楚。步骤：φ4φRRφ2φRφ3φ§1-4绘图的方法和步骤1．绘图前的准备工作削好铅笔和圆规中的铅芯，并擦净绘图工具。2．画底稿(1)选择绘图比例和图纸幅面(3)布置图形、画图形基准线图形布置应尽量居中，并考虑标注尺寸的位置，确定图形的基准线。(2)固定图纸用胶带纸将图纸固定在图板上。固定时，用丁字尺工作边校正图纸位置。(4)绘制底稿线用硬铅笔，尽量画得细而轻，先画主要轮廓线，再画细节部分。3．铅笔加深图线（1）加深图线前，要仔细检查底稿图，纠正错误，擦净多余的底稿线和污迹。（2）加深图线的顺序为：不同线宽--先粗后细；直线圆弧--先圆后直；画水平线--先上后下；画垂直线--先左后右；画同心圆--先小后大。（3）加深斜线、虚线和点画线。4．标注尺寸标注尺寸应正确、清晰，且符合国家标准的要求。5．填写标题栏
