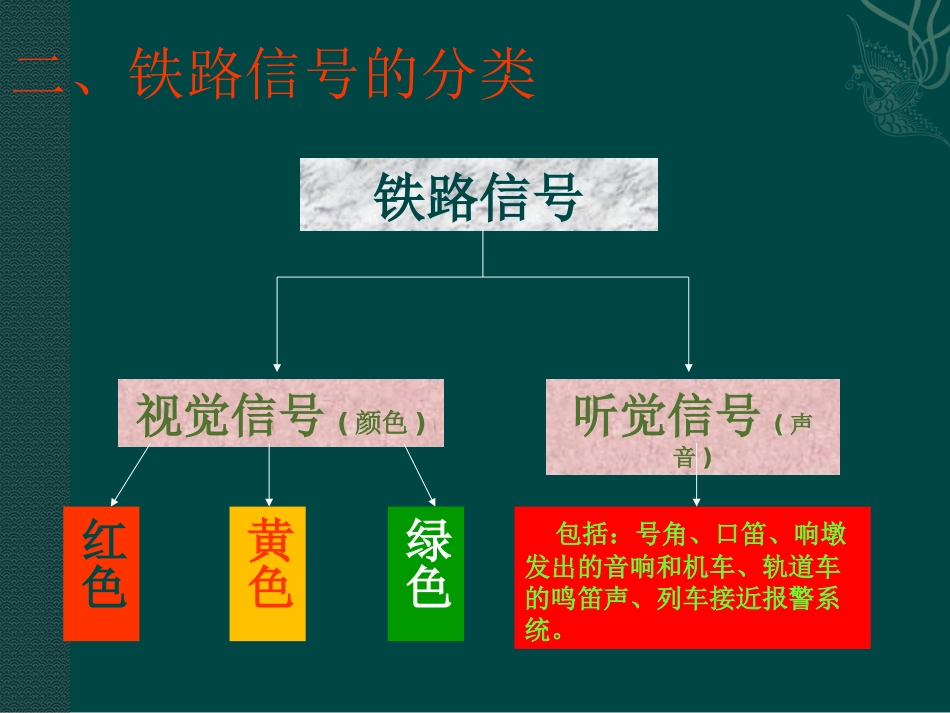

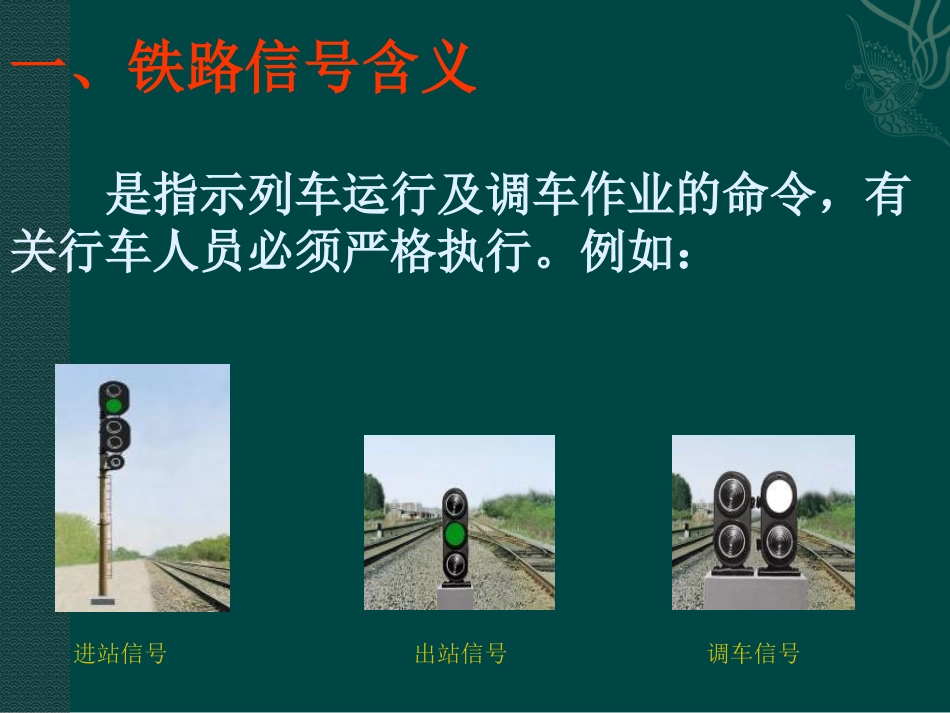

安徽工程有限公司一、铁路信号含义是指示列车运行及调车作业的命令，有关行车人员必须严格执行。例如：进站信号出站信号调车信号二、铁路信号的分类铁路信号视觉信号(颜色)听觉信号(声音)红色黄色绿色包括：号角、口笛、响墩发出的音响和机车、轨道车的鸣笛声、列车接近报警系统。视觉信号分类昼间信号夜间信号昼夜通用信号注：1、在昼间遇降雾、暴风雨雪及其他情况，致使停车信号显示距离不足1000m，注意或减速信号显示距离不足400m，调车信号及调车手信号显示距离不足200m时，应使用夜间信号；2、隧道内只采用夜间或昼夜通用信号。三、施工防护信号（一）作业标设在施工线路及其邻线距施工地点两端500～1000m处。司机见此标志须提高警惕，长声鸣笛。插设方式如下图：黑边宽度20mm白边宽度20mm作业标边由外向内依次是：白黑单线平面示意图：左侧左侧500~1000米500~1000米上行方向下行方向作业标作业标施工地点双线平面示意图：500~1000米500~1000米施工地点单线立面示意图：500~1000米500~1000米不小于2000不小于20001900（mm）横断面正面反面作业地点上行下行（二）移动停车信号昼间：红色方牌夜间：红色灯光昼间使用用于封锁施工，阻止列车进入封锁区段，确保行车安全。插设于施工地点前后各20m的道心内。20昼间使用施工地点响墩移动停车信号牌显示停车手信号的防护人员2080020202086020202020800860上行下行平面示图如下：（单位m）插设方式如图：施工地段上行下行立面示意图：（单位m）2080020202086086020202080020停车手信号响墩停车信号牌响墩摆放原则：响墩放置位置如恰好在钢轨接头、道岔、道口、无碴桥或隧道内时，应将响墩放置位置向外方延伸。响墩展开的红色信号旗移动停车信号牌不小于2000横断面横断面示意：（单位mm）三、施工防护信号（三）移动减速信号1、移动减速信号牌：用于移动减速施工，通过该信号，提示机车司机按规定速度通过施工地段。该标插设于施工地段两端距施工地点800m，列车运行方向左侧的路肩上。2、特殊减速信号牌：施工及其限速区段，按不同速度等级列车（最高运行速度大于120km/h的旅客列车、行邮列车及最高运行速度为120km/h的货物列车、行包列车）的紧急制动距离，在原减速信号牌外方增设特殊减速信号牌，昼间与夜间均为黄底黑T字圆牌（如下图）。3019002502754003、减速地点标：与移动减速信号牌组合使用，表示施工减速地点开始和结束。该标插设于施工地段两端距施工地点20m，列车运行方向左侧的路肩上。1900正面反面黑边和内直线宽度为60mm平面示图如下：移动减速信号牌减速地点标20米800米20米800米施工地点上行下行插设方式如图：立面示意图：25施工地段800米20米800米20米上行下行移动减速信号牌减速地点标25不小于20001900横断面正面反面移动减速信号牌横断面不小于20001900正面反面减速地点标横断面示意：（单位mm）放映结束，谢谢大家！
