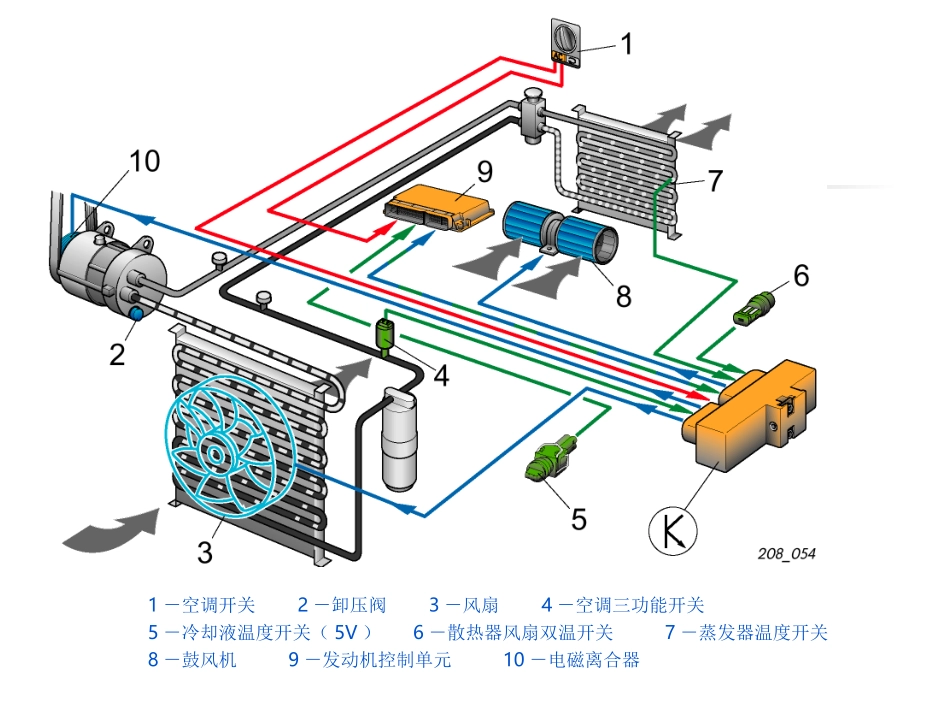

汽车空调系统主讲人:学习目标熟悉汽车空调系统的基础理论和知识；掌握汽车空调系统的结构和工作原理；了解汽车空调的取暖与配气系统；掌握汽车空调系统的控制元件及控制电路；掌握汽车空调系统的压力检测、系统排空、检漏、抽真空、制冷剂充注；熟悉汽车空调系统的常见故障诊断方法。汽车空调系统总图1－空调开关2－卸压阀3－风扇4－空调三功能开关5－冷却液温度开关（5V）6－散热器风扇双温开关7－蒸发器温度开关8－鼓风机9－发动机控制单元10－电磁离合器汽车空调系统概述汽车空调的定义汽车空调的功能汽车空调的特点汽车空调的组成汽车空调的发展方向制冷剂和冷冻油下一页汽车空调的定义汽车空调是指对汽车室内的空气质量进行调节的装置，用以调节车内的温度、湿度、气流速度、空气洁净度等，从而为乘员创造清新舒适的车内环境。返回汽车空调的组成汽车空调的组成通风系统：把车外新鲜空气吸进车内进行换气。供暖系统：把车内空气或吸进来的新鲜空气加热。制冷系统：把车内空气或吸进来的新鲜空气冷却或除湿。空气净化系统：净化空气，除去车内存在的灰尘和气味。控制系统：对制冷和暖风装置进行控制，使空调正常工作。汽车空调的性能指标温度——人体感觉最舒适的温度范围20～28℃。夏天车内温度控制在25℃，冬天在18℃。湿度——人体感觉最舒适的相对湿度50～70％。汽车空调要求控制在此范围。清新度——测量氧气和二氧化碳、一氧化碳的浓度汽车空调的功用I.车内温度调节II.车内湿度调节III.车内气流速度调节IV.车内空气净化V.热辐射调节返回汽车空调的特点承受剧烈的冲击振动——容易造成制冷剂泄漏（80％以上故障）；动力来源于发动机（多样性）——独立式汽车空调、非独立式汽车空调（耗油增加10～20％、功率降低10～12%）；制冷、制热能力应较大——乘客密度大；散热面积大；制冷剂量变化大；结构紧凑、质轻量小——空间布置。汽车空调的特点控制方式不一样－－手动的、自动的车内风量分配不均匀－－风道设计决定的电力控制源多样－－12V、24V返回汽车空调发展方向自动化：控制自动化、诊断自动化舒适性：全季节型空调，保持最佳空气质量高效节能、小型轻量环保：新型环保的制冷剂创新技术：制冷技术的创新返回制冷剂种类R12、R22、R717、R134a等汽车上采用的有R12、R134a使用制冷剂应注意事项人体安全：由于制冷剂低温高压储藏，所以应避免与人体部位接触。操作安全：高压储液罐不可接触高温或火烧，否则会造成事故。包括放置环境应低于40℃；不可在系统中加注制冷剂的情况下焊接管路。环境安全：R12对人体有害，操作环境应通风。其他事项：加注制冷剂时，钢瓶不可倒立；抽真空应彻底；排放制冷剂应从低压端进行等。R134a空调系统的特点与润滑剂相溶性与金属和橡胶的相溶性与干燥剂的相溶性系统部件的改动冷冻油作用润滑冷却密封降噪冷冻油的种类R12用矿物油：国产：13、18、25、30号冷冻润滑油进口：日本SUNISO3GS～SUNISO5GSR134a用合成油：代号为PAG或者ESTER的冷冻润滑油对冷冻油的要求凝固点要低，在低温下具有良好的流动性；具有一定的黏度，受温度影响较小；与制冷剂相溶性好；具有较高的热稳定性；挥发性要差，没有结晶状石蜡析出；化学性质要稳定；不含有水分。冷冻油的性能指标粘度凝固点闪点燃点浊点酸值抗氧化性水分机械杂质灰分冷冻油选择以低温性能为主选择，但也适当考虑对热稳定性的影响。汽车空调制冷系统一般选择国产的18号、25号冷冻润滑油，或进口SUNISO5GS润滑油。冷冻油使用注意事项冷冻油易吸水，用后应马上将盖拧紧；不能使用变质浑浊的冷冻油；不允许向系统添加过量的冷冻油，否则会影响汽车空调制冷系统的制冷量不同牌号的冷冻油不能混用，以免造成变质；在排放制冷剂时要缓慢进行，以免冷冻油和制冷剂一起喷出；更换制冷系统部件时，应适当补充一定量的润滑油，添加量见表2－9；在加注制冷剂时，应先加润滑油，然后再加注制冷剂。汽车空调制冷系统制冷系统的基本原理制冷...
