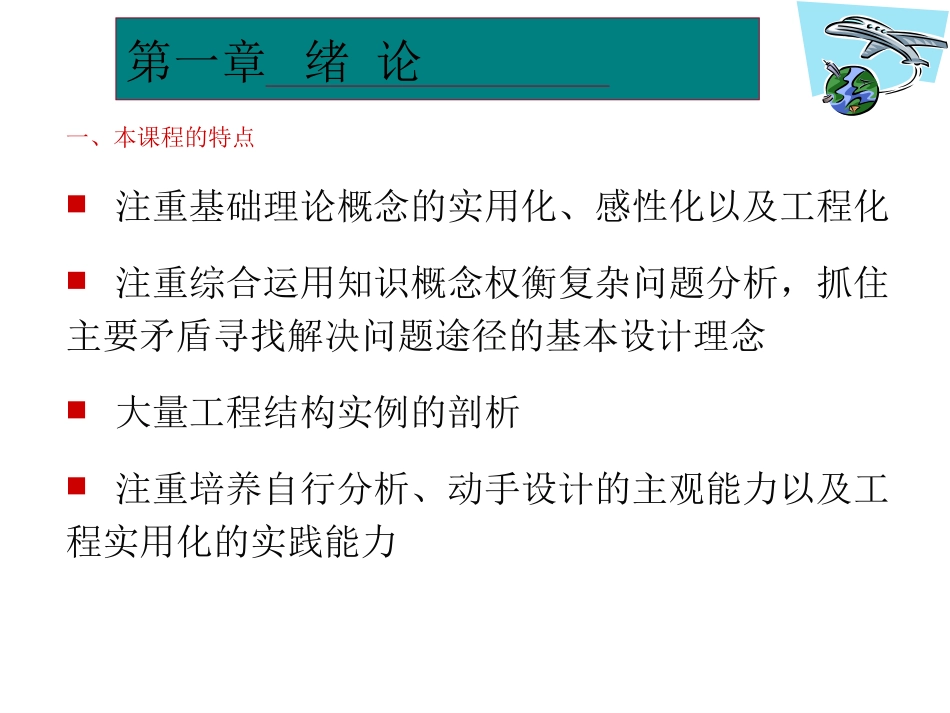

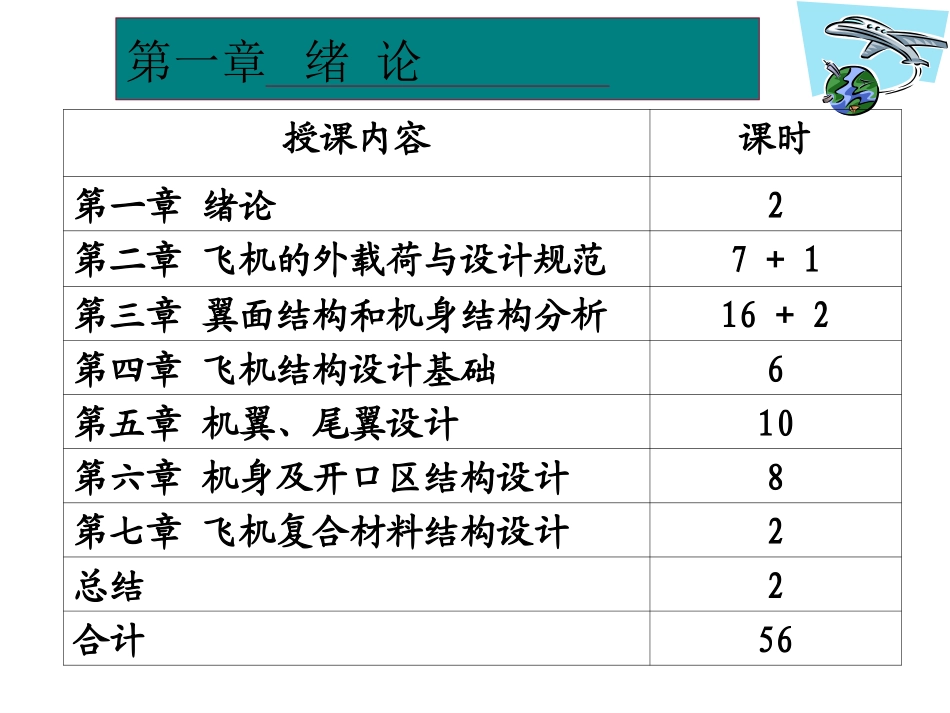

飞机结构设计1第一章绪论授课内容课时第一章绪论2第二章飞机的外载荷与设计规范7＋1第三章翼面结构和机身结构分析16＋2第四章飞机结构设计基础6第五章机翼、尾翼设计10第六章机身及开口区结构设计8第七章飞机复合材料结构设计2总结2合计56第一章绪论一、本课程的特点注重基础理论概念的实用化、感性化以及工程化注重综合运用知识概念权衡复杂问题分析，抓住主要矛盾寻找解决问题途径的基本设计理念大量工程结构实例的剖析注重培养自行分析、动手设计的主观能力以及工程实用化的实践能力第一章绪论具体要求：注意定性分析，要求概念清楚；实践性强，要求常去机库观察实物；理性推理较差，要求认真上课。第一章绪论二、基本内容和基本要求内容：飞机的外载荷不同类型飞机结构的分析；飞机结构的传力分析；飞机结构分析与设计基础；飞机结构主要元构件设计原则；第一章绪论内容要求：①掌握飞机结构分析和设计的基本手段----传力分析；②能够正确解释飞机结构元件的布置；③能够正确地分析和设计飞机结构的主要元件本章内容1.1飞机的研制过程1.2飞机结构设计的原始条件1.3飞机结构设计的基本要求1.4飞机结构设计的现代理论与先进技术1.5飞机结构设计的内容与方法第一章绪论71.1飞机的研制过程一、飞机的功用与对飞机的要求1.功用：有效的战斗武器（空战、拦截、攻击、侦察、预警、运输）空中运输设备（载荷、运货、农林、赈灾、救护、勘察、运动）2.要求：技、战术性能指标能满足所需完成的任务。第一章绪论8军用飞机的技、战术要求：飞机的最大速度；升限；航程/最大作战半径；起、降滑跑距离；载重；机动性指标（加力性能，盘旋半径，爬升性能，最大允许过载系数）；隐身；维护与保障性能；使用寿命；可靠性与安全性能。民用飞机使用技术要求：有效载重；航程；安全性、可靠性、维修性、经济性。3、飞机工作的最大特性：反复、长期使用。第一章绪论9军用飞机的技、战术要求：例如，对战术轰炸机提的战术技术要求包括：一、任务，二、乘员组，三、动力装置，四、主要性能：1速度2升限3巡航高度4活动半径5起飞着陆距离6轮胎压力，五、载弹量，六、设备要求，七、自卫武器。对拦截歼击机提的战术技术要求包括：一、任务，二乘员，三动力装置，四、主要性能：1最大爬升率2升限3最大平飞马赫数4着陆速度5续航时间，五、军械设备，六、其它要求。第一章绪论10使用技术要求：再如对大型涡轮螺旋桨客机的使用技术要求包括：一、功用，二动力装置数量，三、商务载重，四、乘员组，五、主要性能：1）巡航速度2）巡航高度3）海平面爬升率4）客舱增压5）起飞滑跑距离6）起飞距离7）着陆滑跑距离8）着陆距离，六半数发动机停车后性能要求，七，使用温度范围，八、对螺旋桨要求，九、设备，十、救生。第一章绪论11二、飞机的研制过程1.技术性能论证与制定（顶层设计）过程依据：军事战略方针及战术（战略防御）要求；商务策略，工、农业生产，赈灾救护等要求；制定：主要性能指标；主要使用条件；机载设备等。效能分析、费效分析第一章绪论122.飞机设计过程(1)总体设计：气动外形布局设计；飞行力学性能设计；机载设备（包括燃油）布置等重量分布设计；发动机选型设计；结构总体尺寸设计。(2)结构设计：理论设计（打样设计）；强度、刚度设计；细节设计；工程绘图。第一章绪论13第一章绪论飞机结构设计的地位第一章绪论结构设计的任务：根据飞机型号设计技术要求、飞机三面图、总体布置图、外形图和规定的载荷情况、环境情况、使用方法，结合结构设计基本要求，设计出合乎使用要求且强度、刚度、疲劳、损伤容限品质合格，工艺性良好，满足重量的机体结构，为试制和批生产提供全套的图样和技术文件。应当注意设计阶段的规律：反复、循环、迭代、反馈；综合性、权衡性第一章绪论163.飞机制造过程工艺设计、机械加工、部件/全机装配4.飞机的试飞、定型过程地面滑跑试验；起、降性能试验；飞行包线中各飞行科目试飞试验；定型：有待结构的静力及疲劳试验完成后，没问题才定型第一章绪论17三、飞机研制过程概述1、设计的内涵：①创造性的思维过程；②全面综合的辨证过程(矛盾分...
