高层建筑悬挑防护棚施工方案VIP免费

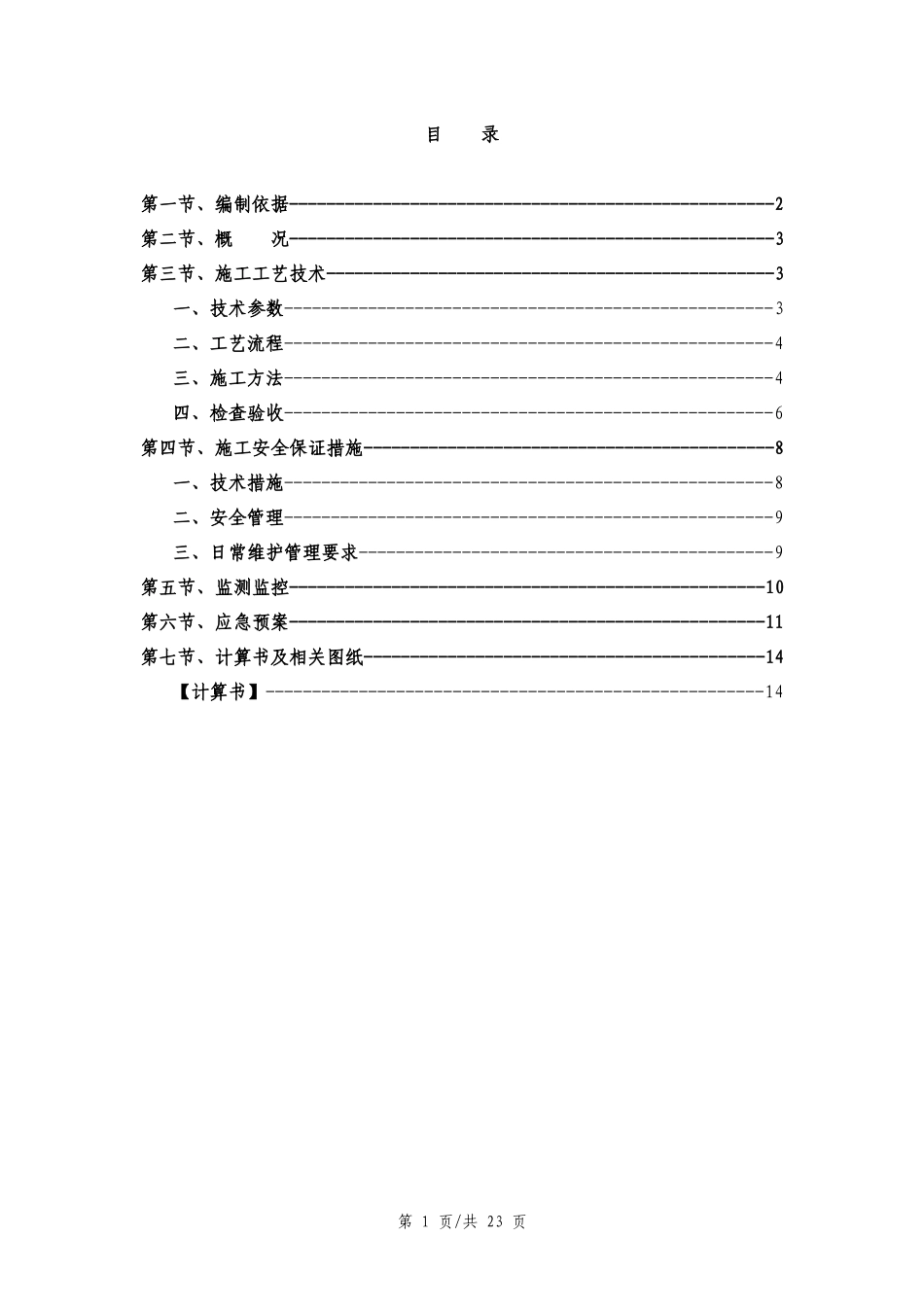

目录第一节、编制依据----------------------------------------------------2第二节、概况----------------------------------------------------3第三节、施工工艺技术------------------------------------------------3一、技术参数----------------------------------------------------3二、工艺流程----------------------------------------------------4三、施工方法----------------------------------------------------4四、检查验收----------------------------------------------------6第四节、施工安全保证措施--------------------------------------------8一、技术措施----------------------------------------------------8二、安全管理----------------------------------------------------9三、日常维护管理要求--------------------------------------------9第五节、监测监控---------------------------------------------------10第六节、应急预案---------------------------------------------------11第七节、计算书及相关图纸-------------------------------------------14【计算书】-----------------------------------------------------14第1页/共23页第一节、编制依据一、编制依据1、《建筑施工脚手架实用手册》2、《建筑结构荷载规范》GB50009-20123、《混凝土结构设计规范》GB50010-20104、《钢结构设计规范》GB50017-20035、《建筑施工安全检查标准》JGJ59-20116、《建筑施工高处作业安全技术规范》JGJ80-917、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20118、《危险性较大的分部分项工程安全管理办法》(建质[2009]87号文)9、《建设工程安全生产管理条例》国务院令第393号二、编制人员编制人：饶晟审核人：马楚贤审核人：钟潜智三、本施工方案的发放范围分公司：工程部、技术部、安全部项目部：工程部、技术部、安全部中建五局第三建设有限公司兰州恒大翡翠华庭首期主体及配套建设工程2016年8月30日第二节、概况第2页/共23页兰州恒大翡翠华庭项目作为群体商业住宅工程，其建筑主体是由1#~10#主楼、地上两层商业裙房及地下室一层车库组合而成，本工程占地面积较大，为配合业主地产开发售楼进度，因此主要以1#~10#主楼为施工进度主线，进行平行流水施工，而在主体施工期间，二次结构等工序陆续插入，因此在施工进度上存在前后次序，因此高低差作业面会比较多，根据兰州市质安监站要求悬挑外架必须进行全封闭，不得在主体封顶前拆除，安全防护点多面广，虽然外架已进行全封闭，但高空抛物现象时有发生，因此需在高低差作业面搭设悬挑防护棚。为有效防范高层建筑物高处坠落事故，保证砌体、抹灰及幕墙作业与主体交叉作业的安全性，有效对已施工部位进行成品保护，本工程拟在每栋主体结构在人货电梯一侧搭设悬挑防护棚，具体搭设楼层位置详见下表。在后台进行水平防护架分块搭设，然后用塔吊吊至楼层与结构预埋件连接进行，然后块与块之间连接形成楼层周围整体水平防护架。每块尺寸为4.5m×6m，在后台搭设完成后，吊至防护楼层点通过四根直径16mm的钢丝绳与预埋拉环连接，最后每单块之间连接成整体，铺设安全网与钢跳板，形成楼层周边整体水平防护架。悬挑防护棚搭设信息表楼号楼层数搭设楼层钢丝绳拉结楼层搭设方位防护投影面积1#33F16F18F西侧与南侧2#33F16F18F南侧3#25F15F17F南侧4#33F16F18F南侧5#25F15F17F南侧6#25F15F17F北侧7#33F16F18F南侧8#26F15F17F北侧9#24F15F17F北侧10#33F16F18F南侧注意：由于悬挑外架不能拆除，因此悬挑防护棚伸出外架距离无法完全有效保证拦截从架体外侧掉落的物体，因此做好悬挑架底封闭及安全网封闭尤为重要。第3页/共23页第三节、施工工艺技术一、技术参数【悬挑防护棚】悬挑防护棚类型单层悬挑防护棚防护栏高度h1(m)1.2悬挑防护棚悬挑长度A(m)4.5悬挑防护棚宽度B(m)6悬挑防护棚的水平倾斜角度a°0.1主梁间距La(m)1.2纵向次梁间距Lb(m)1主梁之间添加横向次梁的根数n0内侧纵向次梁离主梁与主体锚固点距离a(m)0.5钢丝绳型号6×19钢丝绳直径(mm)16上拉杆截面类型Ф48×2.5二、工艺流程【悬挑防护棚...
