【同步备课】人教版九年级物理全册第十六章+电压+电阻：161《电压》课件VIP免费

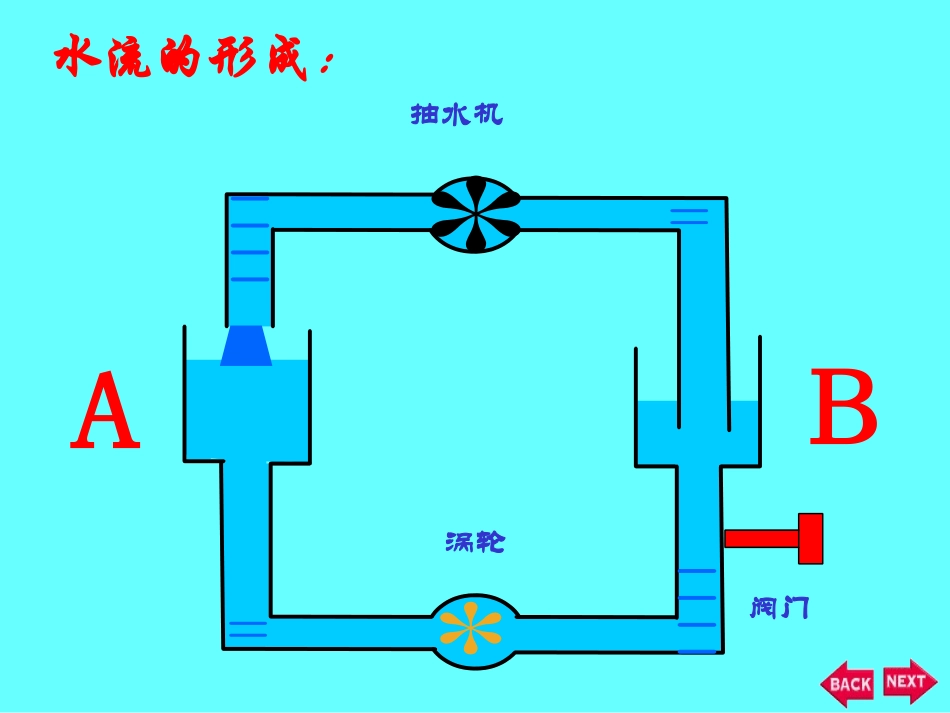

第十六章人教九年义务教育三年制初中物理电压电压电压作用：公式：国际单位：概念特点仪器：连接方法电流正入负出并联在电路两端测量串联电路U=U1+U2U=U1=U2使电路中形成了电流，电压用U表示。伏特，简称伏，用V表示。并联电路U=W/Q符号电压表V使用水流的形成：AB涡轮抽水机阀门电流的形成：电源开关电灯类比：涡轮水路阀门抽水机电路AB涡轮抽水机阀门电源开关电灯开关电灯电源电压：电压使电路中形成了电流。电源是提供电压的装置。不同的电源在电路两端产生的电压也不同。用字母“U”表示电压。电压的单位是伏特（V），其他单位还有千伏（KV）；毫伏（mV）；微伏（μm）1千伏=1000伏1伏=1000毫伏1毫伏=1000微伏电压表的使电压表的使用用常见电压表使用规则读数示范读数练习下一页实验常见的电压表常见的电压表电压表：测量电路两端的电压，符号：V教学电压表学生电压表下一页返回前页实验室常用的电压表常见的电压表常见的电压表返回下一页电压表的使用下一页返回前页电压表使用规则电压表使用规则1．电压表应并联在电路中测量小灯泡两端的电压就把电压表跟小灯泡并联起来测量灯泡L2两端的电压就把电压表跟灯泡L2并联起来下一页返回前页2．“十”、“一”接线性的接法要正确电压表使用规则电压表使用规则下一页返回前页3.被测电压不要超过电压表的量程试触试触试触试触试触试触试触试触试触试触电压表使用规则电压表使用规则下一页返回电压表的读数示范电压表的读数示范::读数要首先判断电压表量程(由接线柱确定)学校实验室常用的电压表如右图它的量程是0—3伏和0—15伏两个量程公用一个“＋”接线柱电压表共有三各接线柱标着“3”和“15”的为负接线柱下一页返回前页电压表的读数示范电压表的读数示范::读数要首先判断电压表量程(由接线柱确定)学校实验室常用的电压表如右图它的量程是0—3伏和0—15伏两个量程公用一个“—”接线柱电压表共有三各接线柱标着“3”和“15”的为正接线柱下一页返回前页根据量程确定每个大格和每个小格所表示的电压值右图所示的量程为0—3伏每个大格表示1伏每个小格表示0.1伏电压表的读数示范电压表的读数示范::下一页返回前页根据量程确定每个大格和每个小格所表示的电压值右图所示的量程为0—15伏每个大格表示5伏每个小格表示0.5伏电压表的读数示范电压表的读数示范::下一页返回前页确定量程确定量程:0–15V:0–15V最终示数最终示数5V×1=5V5V×1=5V5V+3.5V=8.5V5V+3.5V=8.5V0.5V×7=3.5V0.5V×7=3.5V确定大格刻度值确定大格刻度值确定小格刻度值确定小格刻度值电压表的读数示范电压表的读数示范::下一页返回前页读出右图电压值下一题答案返回前页量程：0~15伏，电压值：10.00V右图所示电压值为返回前页下一题读出右图电压值下一题答案返回前页量程：0~3伏，电压值：0.80V返回前页下一题右图所示电压值为读出右图电压值下一题答案返回前页量程：0~15伏，电压值：10.50V返回前页下一题右图所示电压值为读出右图电压值下一题答案返回前页量程：0~3伏，电压值：2.30V返回前页下一题右图所示电压值为读出右图电压值答案返回前页下一题量程：0~15伏，电压值：7.50V右图所示电压值为返回下一题读出右图电压值答案返回前页下一页量程：0~3伏，电压值：1.70V返回前页右图所示电压值为下一页电压表和电流表的异同电压表和电流表的异同::最小刻度0.02A0.1A0.1V0.5V读数先看量程再读先看量程再读实验用表量程0-0.6A0-3A0-3V0-15V能否直接连到电源两极上不能能使用规则量程电流不能超过表的量程，先要试触电流不能超过表的量程，先要试触接线柱电流从“+”进从“-”出电流从“+”进从“-”出接法串联并联仪表电流表电压表元件符号AV实验：用电压表测电压实验：用电压表测电压目的：练习使用电压表测干电池的电压和一段电路两端的电压；研究串联电路和并联电路中的电压关系。实验器材：实验：用电压表测电压实验：用电压表测电压测一节干电池的电压实验：用电压表测电压实验：用电压表测电压测一节干电池的电压实验：用电压表测电压实验：用电压表测电压测一节干电池的电压实验：用电压表测电压实验：用电压表测电压测串联电池组的电压实验：用电压表测电压实验...
