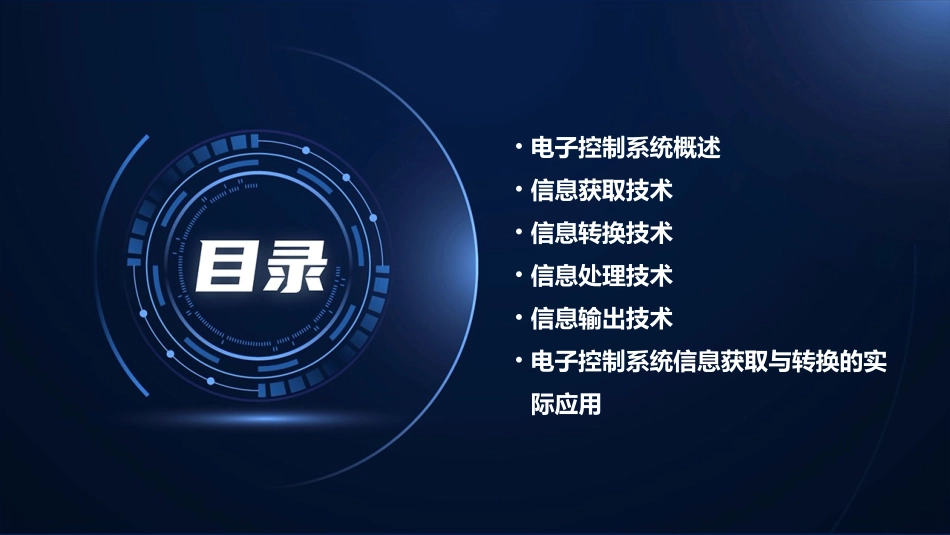

电子控制系统信息的获取与转换课件•电子控制系统概述•信息获取技术•信息转换技术•信息处理技术•信息输出技术•电子控制系统信息获取与转换的实际应用电子控制系统概述01电子控制系统是指通过电子技术和自动控制理论，实现对设备或系统的自动控制和监测的系统。按照控制方式、控制精度、控制范围等标准，电子控制系统可以分为多种类型，如开环控制系统、闭环控制系统、伺服控制系统等。定义与分类分类定义输入设备控制器执行机构输出设备电子控制系统的基本组成01020304用于接收外部信号或指令，并将其转换为电子控制系统能够识别的电信号。根据输入的电信号，按照预设的控制算法，计算出控制量，并输出到执行机构。根据控制器输出的控制量，驱动被控对象按照预设规律运动。将控制结果或状态信息输出，供操作人员或其它系统使用。电子控制系统可以实现多种功能，如自动控制、监测、保护、报警等，从而提高设备的运行效率、稳定性和安全性。功能电子控制系统具有高精度、快速响应、可远程控制等特点，广泛应用于工业自动化、航空航天、交通运输等领域。特点电子控制系统的功能与特点信息获取技术02传感器是用于检测物理量、化学量或生物量的设备，根据不同需求选择不同类型的传感器，如温度传感器、压力传感器、光传感器等。传感器类型传感器通过将待测物理量转换为电信号，实现信息的获取。例如，温度传感器利用热敏电阻将温度转换为电信号。传感器工作原理选择传感器时需要考虑其精度、线性度、灵敏度、稳定性等性能指标，以确保测量结果的准确性和可靠性。传感器性能指标传感器技术123放大传感器输出的微弱信号，以便于后续处理。信号放大滤除噪声和干扰信号，提高信号的纯净度。信号滤波将模拟信号转换为数字信号，便于计算机处理。信号转换信号调理技术数据采集系统由传感器、信号调理电路、数据采集卡和计算机组成。数据采集系统组成数据采集原理数据采集方式数据采集通过将模拟信号转换为数字信号，并由计算机进行处理，实现数据的获取。数据采集方式包括定时采集、触发采集和连续采集等，根据实际需求选择合适的数据采集方式。030201数据采集技术信息传输协议信息传输协议包括串口通信协议、网络通信协议等，根据传输距离和实时性要求选择合适的协议。信息传输速率信息传输速率需要根据实际需求进行选择，以保证数据传输的实时性和准确性。信息传输方式信息传输方式包括有线传输和无线传输，根据实际应用场景选择合适的传输方式。信息传输技术信息转换技术03模拟信号转换为数字信号通过采样、量化和编码三个步骤，将连续变化的模拟信号转换为离散的数字信号，便于计算机处理和传输。数字信号转换为模拟信号通过解码、量化、采样三个步骤，将离散的数字信号转换为连续变化的模拟信号，便于控制系统的输出。模拟信号与数字信号的转换信号放大通过电子放大器将微弱的信号放大，提高信号的幅度，增强信号的传输距离和信噪比。信号衰减通过衰减器将信号的幅度减小，以满足不同系统的需求，降低信号的干扰和失真。信号的放大与衰减信号的调制与解调信号调制利用载波信号将低频信息调制到高频载波上，实现信息的传输和频分复用。信号解调将调制后的高频信号还原为低频信息，提取出原始信号中的数据或控制指令。信息处理技术04傅里叶变换将信号从时域转换到频域，便于分析信号的频率成分。小波变换用于信号的时频分析，能够同时提供信号在时间和频率上的信息。滤波算法用于提取信号中的特定频率成分或抑制噪声和干扰。信号处理算法DSP具有强大的运算能力，能够快速处理数字信号。高速运算能力DSP针对数字信号处理进行了优化，具有专门的硬件乘法器和累加器。专用硬件DSP可以通过编程实现各种数字信号处理算法。可编程性数字信号处理器（DSP）03应用广泛嵌入式系统广泛应用于工业控制、智能家居、医疗设备等领域。01实时处理嵌入式系统能够实时获取、处理和响应信息，具有快速性和准确性。02集成度高嵌入式系统将处理器、存储器、外设等集成在一块芯片上，体积小、功耗低。嵌入式系统在信息处理中的应用信息输出技术05LED显示技术LED显示屏具有高亮度、低功耗、长寿命等优点，广...
