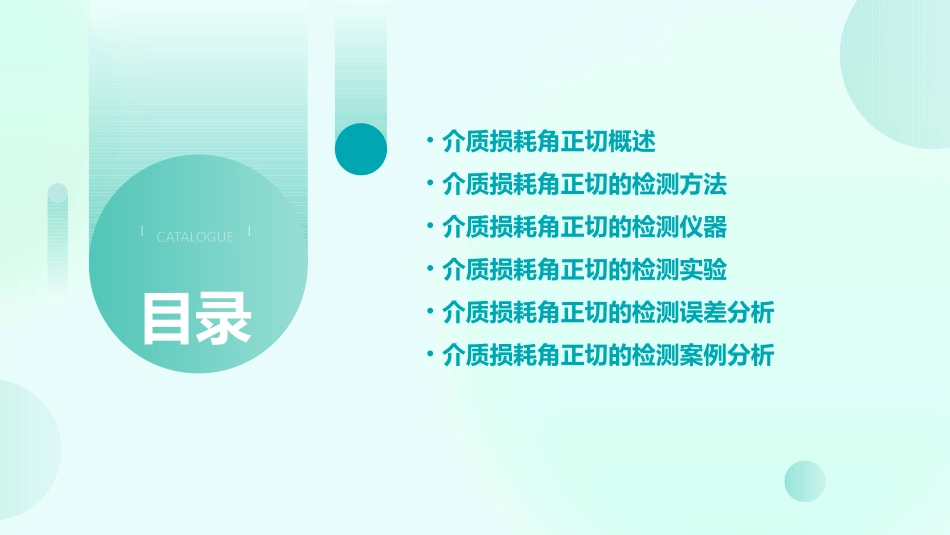

介质损耗角正切的检测课件CATALOGUE目录•介质损耗角正切概述•介质损耗角正切的检测方法•介质损耗角正切的检测仪器•介质损耗角正切的检测实验•介质损耗角正切的检测误差分析•介质损耗角正切的检测案例分析01介质损耗角正切概述介质损耗角正切是指在交流电场下，电介质内部能量损耗与施加电压的比值，用tanδ表示。介质损耗角正切是衡量电介质性能的重要参数，能够反映电介质内部的损耗情况，对于电容器、电缆等设备的绝缘性能评估具有重要意义。定义与意义意义定义介质损耗角正切的物理机制电极化在交流电场作用下，电介质中的分子或原子发生电极化，产生偶极矩。能量损耗由于电介质内部存在电导和极化驰豫等效应，电能转化为热能，导致能量损耗。介质损耗角正切的产生由于能量损耗的存在，电介质中的电流相位滞后于电压相位，形成相位差，即介质损耗角。tanδ即为相位差的正切值。通过测量介质损耗角正切值，评估电力设备的绝缘性能，预防设备故障。电力设备检测电子元件制造高压输电在电子元件制造过程中，控制介质损耗角正切值能够提高元件性能。通过监测高压输电线路的介质损耗角正切值，评估线路的绝缘状况，保障输电安全。030201介质损耗角正切在各领域的应用02介质损耗角正切的检测方法总结词一种经典的测量方法详细描述利用电桥平衡原理，通过测量电容器在交流电场下的电流和电压，计算出介质损耗角正切值。该方法准确度高，但操作复杂，适用于实验室环境。电桥法利用谐振腔的谐振特性总结词将试样置于谐振腔中，通过测量谐振频率和品质因数，推算出介质损耗角正切值。该方法具有高精度和宽测量范围，但需要特殊的谐振腔设备。详细描述谐振法总结词直接测量电压和电流值详细描述通过在试样上施加交流电压并测量相应的电流值，计算出介质损耗角正切值。该方法简单直观，但受试样尺寸和形状影响较大。电压电流法频率响应分析法总结词分析频率响应曲线详细描述通过测量试样在不同频率下的电参数，绘制频率响应曲线，从而分析得出介质损耗角正切值。该方法适用于材料性能研究，但需要复杂的测量系统和数据处理技术。03介质损耗角正切的检测仪器总结词西林电桥是一种传统的介质损耗角正切检测仪器，具有结构简单、操作方便的特点。详细描述西林电桥的基本原理是通过调节电桥的平衡，使得电桥的一臂为被测介质，另一臂为标准介质。通过比较两者的电抗值，可以计算出被测介质的介质损耗角正切值。西林电桥VS自动电桥是介损测试的重要仪器，具有自动化程度高、测试精度高的优点。详细描述自动电桥采用自动平衡电桥原理，通过单片机控制和计算机技术，实现了自动加压、自动测量、自动计算等功能，大大提高了测试效率和精度。总结词自动电桥高压电桥专门用于高压电气设备的介损测试，具有高电压、大电流的测试能力。高压电桥采用高压电源和高压电极，能够将被测设备加压至数千伏，从而进行介损测试。高压电桥的测试结果准确可靠，对于高压电气设备的故障诊断和预防性维护具有重要意义。总结词详细描述高压电桥总结词数字电桥是现代介损测试的重要工具，具有高精度、高稳定性、可重复性好等优点。详细描述数字电桥采用数字化测量技术，能够实现高精度的介损测量。数字电桥的电路设计简洁，抗干扰能力强，测试结果稳定可靠。同时，数字电桥还具有自动校准和数据存储功能，方便用户使用和数据处理。数字电桥04介质损耗角正切的检测实验实验目的与要求01掌握介质损耗角正切的基本概念和物理意义。02学会使用介质损耗角正切的检测装置进行实验操作。分析实验数据，理解介质损耗角正切与绝缘材料性能的关系。03实验原理与步骤•实验原理：介质损耗角正切是反映绝缘材料在交流电压作用下的能量损耗特性，其值的大小与绝缘材料的电导率、介质常数、电压频率等有关。032.将试样置于测试仪中，连接电源。01实验步骤021.准备实验器材，包括介质损耗角正切测试仪、绝缘材料试样、交流电源等。实验原理与步骤0102033.设置测试参数，如电压、频率等。4.启动测试，观察并记录实验数据。5.分析实验数据，得出结论。实验原理与步骤实验结果与分析在实验过程中，记录了各个试样的介质损耗角正切值...
