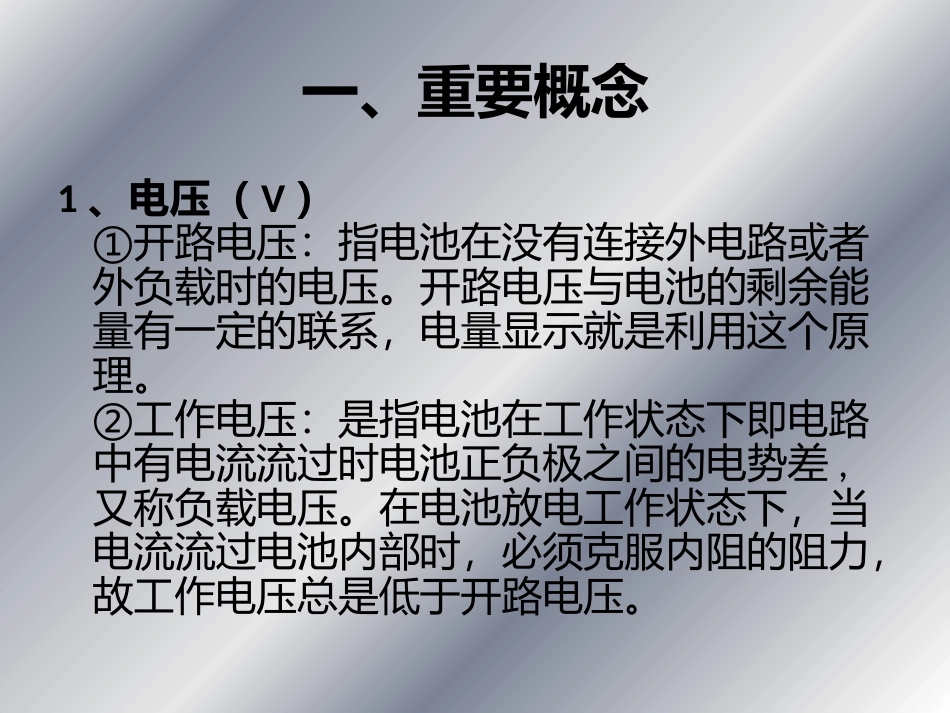

动力电池概念、原理•从事新能源汽车行业的朋友，对于其核心动力电池，相信大家都会有一定的了解，但是真正去探讨相关问题的时候，又觉得一知半解。将通过最浅显易懂的方式解读动力电池的相关概念、结构及工作原理，让大家对动力电池有更深入的理解。一、重要概念1、电压（V）①开路电压：指电池在没有连接外电路或者外负载时的电压。开路电压与电池的剩余能量有一定的联系，电量显示就是利用这个原理。②工作电压：是指电池在工作状态下即电路中有电流流过时电池正负极之间的电势差,又称负载电压。在电池放电工作状态下，当电流流过电池内部时，必须克服内阻的阻力，故工作电压总是低于开路电压。③放电截止电压：指电池充满电后进行放电，放完电时达到的电压（若继续放电则为过度放电，对电池的寿命和性能有损伤）。④充电限制电压：充电过程中由恒流变为恒压充电的电压。开路电压工作电压放电截止电压充电限制电压铅酸电池2.1-2.2V2.0V1.7V2.3V铁板镉电池1.4V1.2V1.0V镍氢电池1.4V1.2V1.0V锂电池4.1-4.2V3.6-3.7V2.6-2.74.2-4.3V2、电池容量（Ah）①定义：电池容量是指电池所能够储存的电量多少，容量是电池电性能的重要指标，它由电极的活性物质决定。②单位：容量用C表示，单位用Ah（安时）或mAh（毫安时）表示。③公式：C=It,即电池容量（Ah）＝电流（A）x放电时间（h）。④举例：容量为10安时的电池，以5安培放电可放2小时，以10安培放电可放1小时。⑤影响因素：电池的实际容量主要取决于以下几个因素：活性物质的数量、质量，活性物质的利用率。⑥额定容量：在规定条件下测得的，由制造商给定的蓄电池容量。⑦可用容量：在规定条件下，从完全充电的蓄电池中释放的电量。⑧理论容量：假设活性物质完全被利用，蓄电池可释放的容量。3、电池能量（Wh）①定义：指电池储存的能量的多少，用Wh来表示②公式：能量（Wh）＝额定电压（V）×工作电流（A）×工作时间（h)。③举例：3.2V15Ah单体电芯的能量为48Wh，3.2V100Ah电池组的能量为320Wh。电池能量是衡量电池带动设备做功的重要指标，容量不能决定做功的多少。4、能量密度（Wh/Kg）•①定义：指单位体积或单位质量所释放的能量，通常用体积能量密度（Wh/L）或质量能量密度（Wh/kg）表示。•②举例：如一节锂电池重325g，额定电压为3.7V，容量为10Ah，则其能量密度为113Wh/kg，下表为理论值，在实际应用情况中需要考虑电池结构中的壳体、零件等各方面因素。目前锂电池的能量密度是镍镉和镍氢电池的3和1.5倍，能量密度的高低是由材料密度与结构决定的。能量密度铅酸电池镍镉电池镍氢电池锂电池Wh/kg30-5050-6060-70130-150Wh/L50-80130-150190-200350-4005、功率与功率密度①功率是指在一定的放电制度下，单位时间内电池输出的能量，单位为W或kW。②功率密度又称比功率，是单位质量或单位体积电池输出的功率，单位为W/kg或W/L。比功率是评价电池及电池包是否满足电动汽车加速和爬坡能力的重要指标。更多新能源汽车行业专业解读和最新资讯，可关注电动知家微信公众号。6、放电倍率（A）•①定义：放电倍率是指在规定时间内放出其额定容量（C）时所需要的电流值，它在数值上等于电池额定容量的倍数。•②举例：以10Ah电池举例，以2A放电,则放电倍率为0.2C，以20A放电,则放电倍率为2C。7、充电方式①CC/CV：CC即恒流，以固定的电流对电池充电；CV即恒压，以固定的电压对电池充电，充电电流会随着电池充满逐渐下降。•②涓流充电：指以小于0.1C电流对电池充电，一般在电池接近充满电时，迚行补充充电时采用，若电池对充电时间没有严格要求的话，建议采用涓流充电方式充电。•③浮充电：随时对蓄电池用恒压充电，使其保持一定的荷电状态。铅酸电池镍镉电池镍氢电池锂电池充电方式恒流后恒压恒流恒流恒流后恒压控制方法电压2.3V、涓流恒温或ΔV锂电坟4.2V、涓流8、充、放电深度（SOCDOD）：电池保有容量数值的表示方法。•①荷电状态state-of-charge（SOC）：蓄电池放电后剩余容量与全荷电容量的百分比。•②放电深度depthofdischarge（DOD）：表示蓄电池放电状态的参数，等于实际放电容量与额定容量的百分比。•③深度放电deepdischar...
