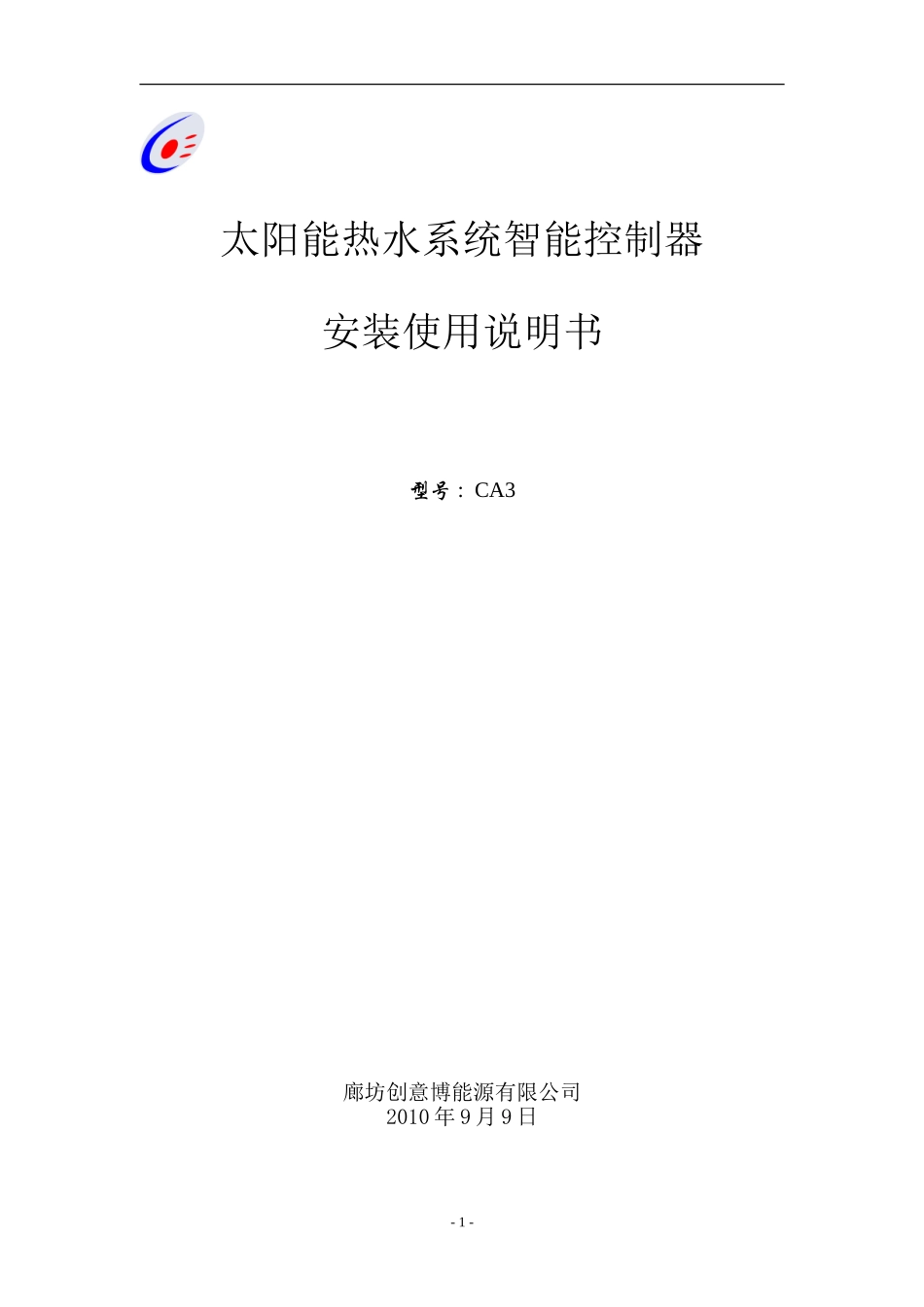

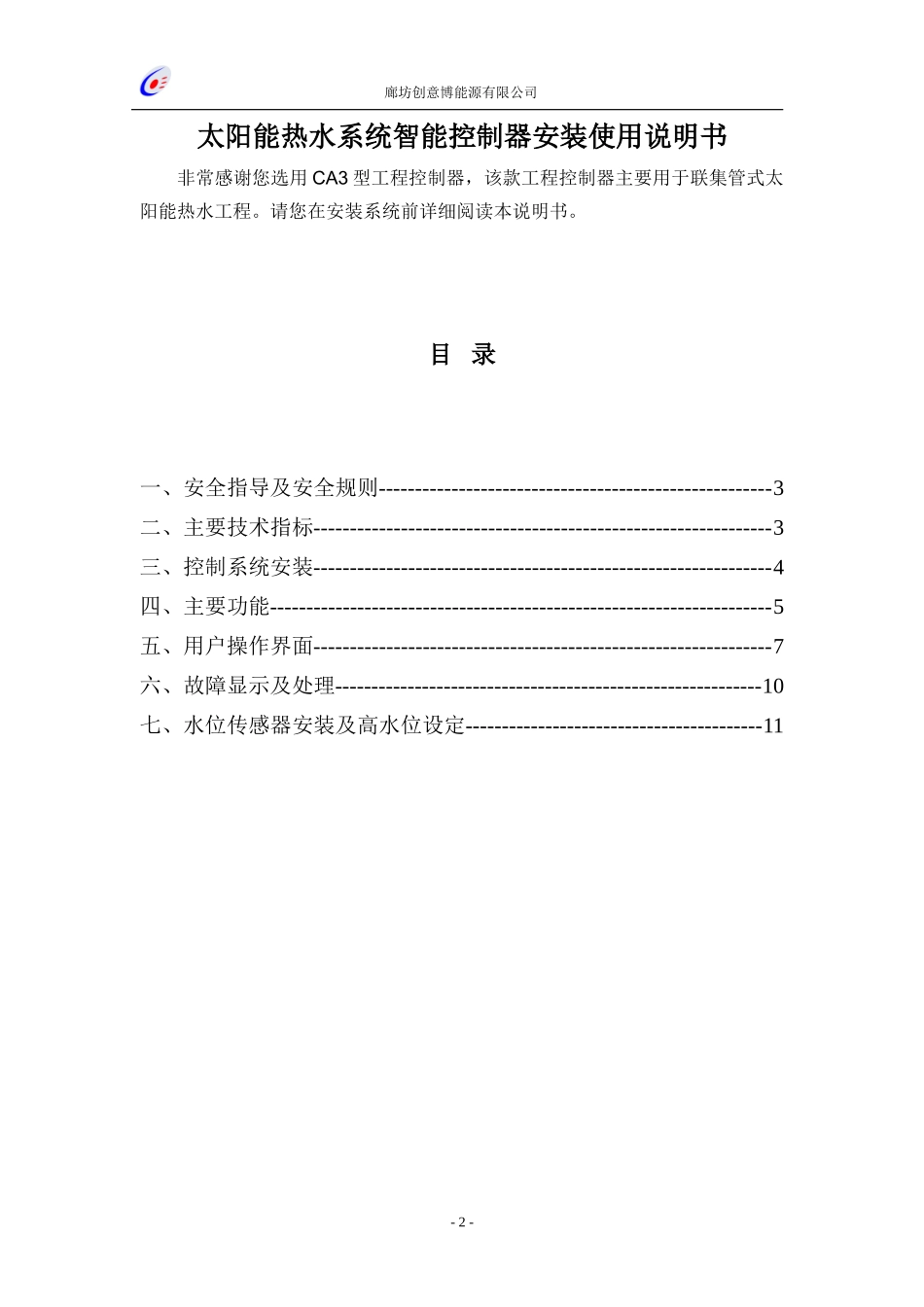

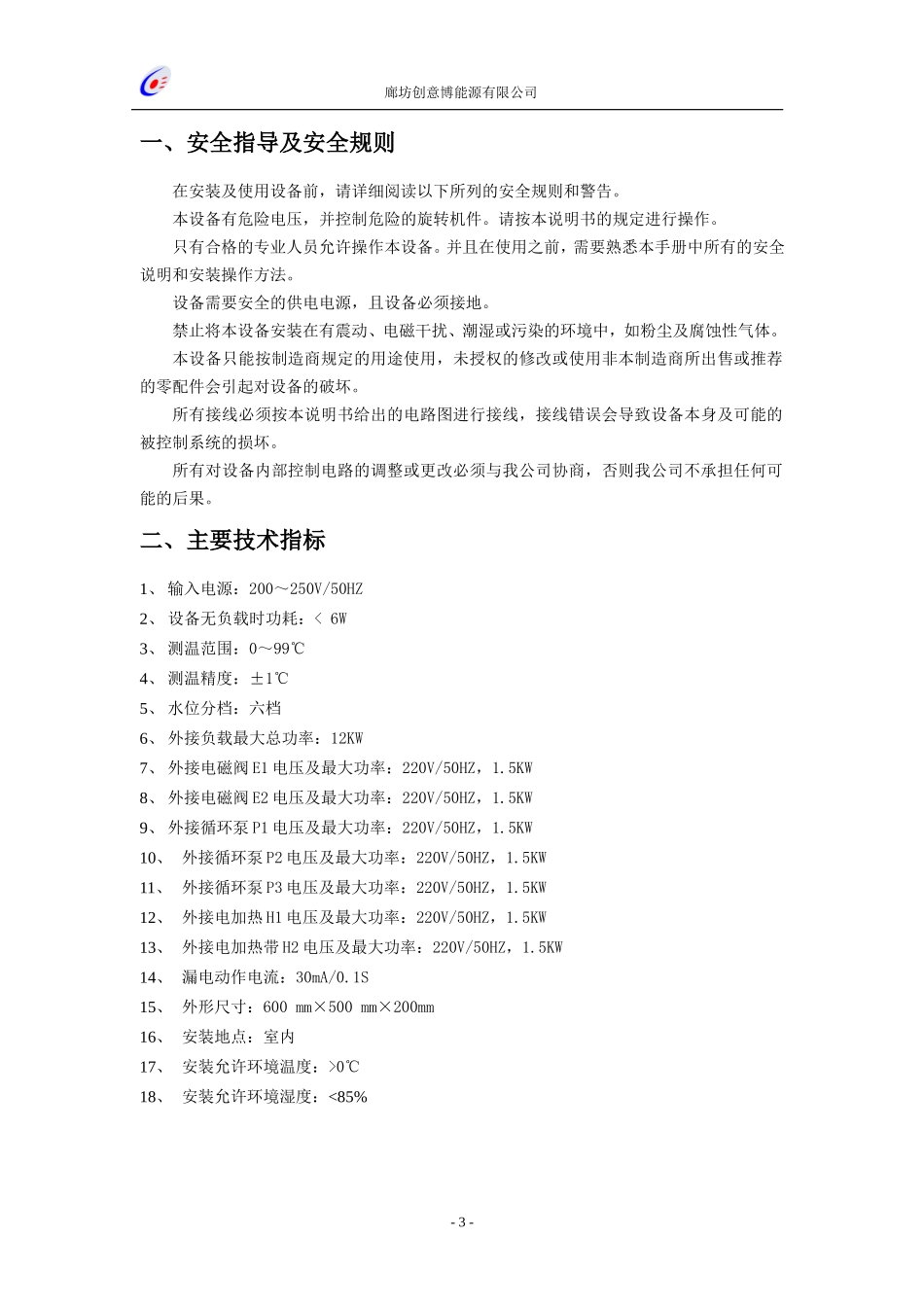

太阳能热水系统智能控制器安装使用说明书型号:CA3廊坊创意博能源有限公司2010年9月9日-1-廊坊创意博能源有限公司太阳能热水系统智能控制器安装使用说明书非常感谢您选用CA3型工程控制器，该款工程控制器主要用于联集管式太阳能热水工程。请您在安装系统前详细阅读本说明书。目录一、安全指导及安全规则------------------------------------------------------3二、主要技术指标---------------------------------------------------------------3三、控制系统安装---------------------------------------------------------------4四、主要功能---------------------------------------------------------------------5五、用户操作界面---------------------------------------------------------------7六、故障显示及处理-----------------------------------------------------------10七、水位传感器安装及高水位设定-----------------------------------------11-2-廊坊创意博能源有限公司一、安全指导及安全规则在安装及使用设备前，请详细阅读以下所列的安全规则和警告。本设备有危险电压，并控制危险的旋转机件。请按本说明书的规定进行操作。只有合格的专业人员允许操作本设备。并且在使用之前，需要熟悉本手册中所有的安全说明和安装操作方法。设备需要安全的供电电源，且设备必须接地。禁止将本设备安装在有震动、电磁干扰、潮湿或污染的环境中，如粉尘及腐蚀性气体。本设备只能按制造商规定的用途使用，未授权的修改或使用非本制造商所出售或推荐的零配件会引起对设备的破坏。所有接线必须按本说明书给出的电路图进行接线，接线错误会导致设备本身及可能的被控制系统的损坏。所有对设备内部控制电路的调整或更改必须与我公司协商，否则我公司不承担任何可能的后果。二、主要技术指标1、输入电源：200～250V/50HZ2、设备无负载时功耗：<6W3、测温范围：0～99℃4、测温精度：±1℃5、水位分档：六档6、外接负载最大总功率：12KW7、外接电磁阀E1电压及最大功率：220V/50HZ，1.5KW8、外接电磁阀E2电压及最大功率：220V/50HZ，1.5KW9、外接循环泵P1电压及最大功率：220V/50HZ，1.5KW10、外接循环泵P2电压及最大功率：220V/50HZ，1.5KW11、外接循环泵P3电压及最大功率：220V/50HZ，1.5KW12、外接电加热H1电压及最大功率：220V/50HZ，1.5KW13、外接电加热带H2电压及最大功率：220V/50HZ，1.5KW14、漏电动作电流：30mA/0.1S15、外形尺寸：600mm×500mm×200mm16、安装地点：室内17、安装允许环境温度：>0℃18、安装允许环境湿度：<85%-3-廊坊创意博能源有限公司三、控制系统安装1、控制柜的固定本控制柜为室内安装壁挂式控制柜，应安装在避免水淋的干燥位置。在安装控制柜的墙面上采用4个M8的膨胀螺栓把4个挂片固定在墙面上，膨胀螺栓的位置尺寸如下图所示。把柜体用4个M6的螺栓拧在挂片上。2、运行原理图（见附图一）3、控制部分电路图4、控制柜内接线端子图（详图见附图）5、温度传感器和水位传感器的安装1）按照运行原理图和接线端子图把温度传感器和水位传感器接到相应的位置。2）温度传感器采用0.2～0.5平方毫米的两芯屏蔽线，无正负极之分。3）水位传感器采用0.2～0.5平方毫米的三芯屏蔽线，水位传感器上的红、黑、白三色线要求和接线端子上的红、黑、白三色一一对应，红、黑、白三色线不能接反，否则会导致水位传感器烧坏。4）任何外部导线接线处要做好防水处理。如果在北方，水位传感器裸露部分需要进行一定的保温处理。6、水泵及电磁阀控制的安装1）当水泵或电磁阀采用的为220V电源且功率低于本控制器提供的最高功率时，可以采用1平方毫米的两芯电线直接把水泵或电磁阀按要求接在本控制器的端子上。2）当采用其它电压的电源或功率大于本控制器提供的最大功率时，电磁阀或水泵不能直接接在本控制器的端子上，需要通过中间继电器或接触器的转换，本控制器的输出作为中间继电器或接触器的控制端。7、辅助加热控制的安装1)当电加热器直接放置在水箱内时，把本控制器输出辅助控制端用1平方毫米两芯的电线直接和低压配电柜（电加热器配电柜）的控制端连接。-4-廊坊创意博...
