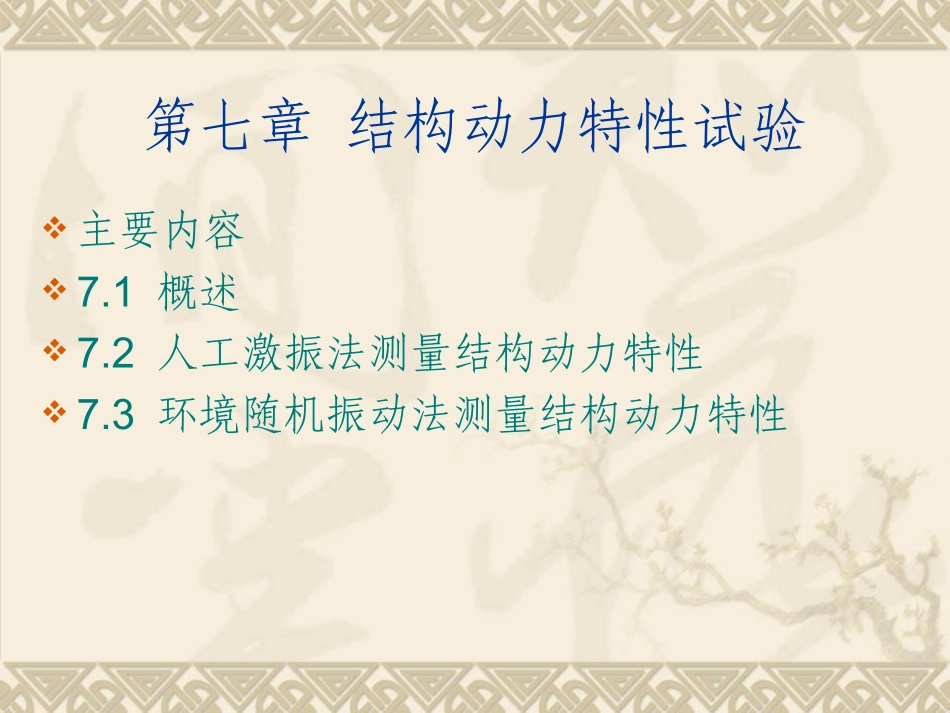

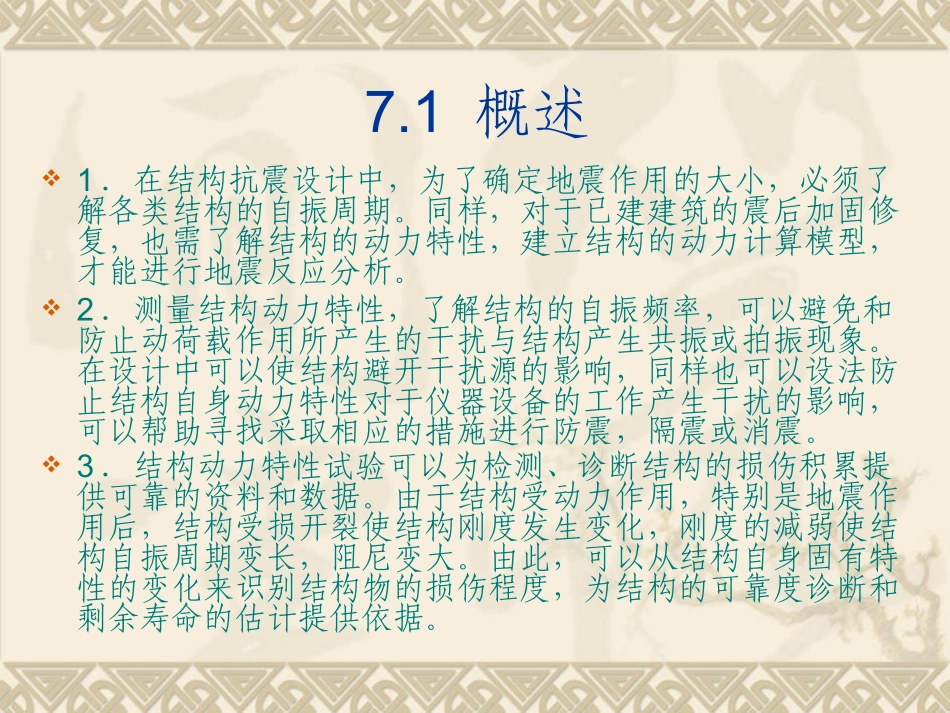

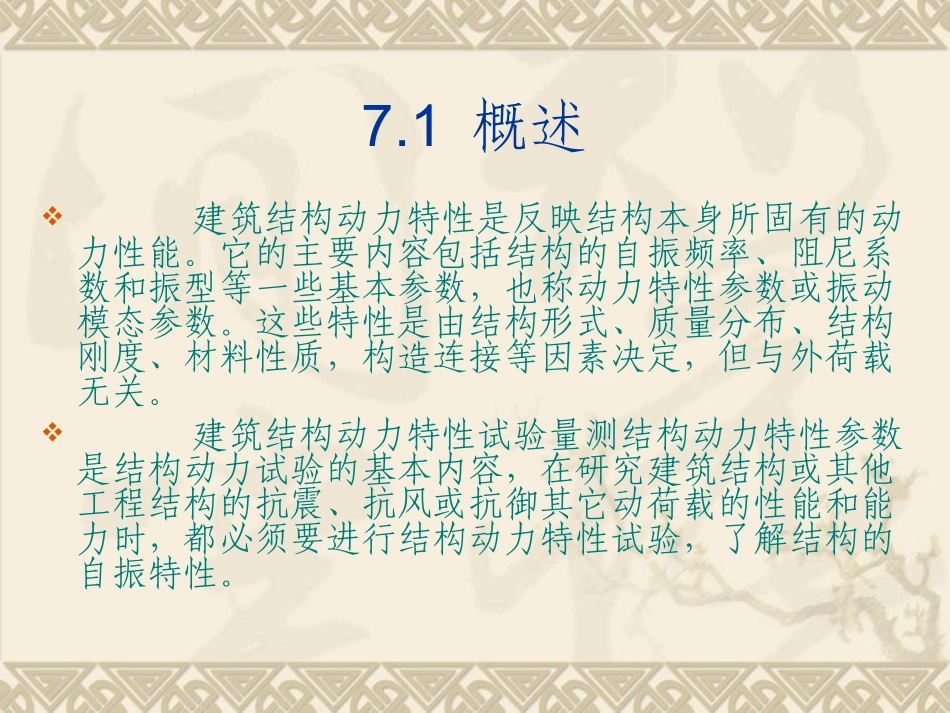

第七章结构动力特性试验主要内容7.1概述7.2人工激振法测量结构动力特性7.3环境随机振动法测量结构动力特性7.1概述建筑结构动力特性是反映结构本身所固有的动力性能。它的主要内容包括结构的自振频率、阻尼系数和振型等一些基本参数，也称动力特性参数或振动模态参数。这些特性是由结构形式、质量分布、结构刚度、材料性质，构造连接等因素决定，但与外荷载无关。建筑结构动力特性试验量测结构动力特性参数是结构动力试验的基本内容，在研究建筑结构或其他工程结构的抗震、抗风或抗御其它动荷载的性能和能力时，都必须要进行结构动力特性试验，了解结构的自振特性。7.1概述1．在结构抗震设计中，为了确定地震作用的大小，必须了解各类结构的自振周期。同样，对于已建建筑的震后加固修复，也需了解结构的动力特性，建立结构的动力计算模型，才能进行地震反应分析。2．测量结构动力特性，了解结构的自振频率，可以避免和防止动荷载作用所产生的干扰与结构产生共振或拍振现象。在设计中可以使结构避开干扰源的影响，同样也可以设法防止结构自身动力特性对于仪器设备的工作产生干扰的影响，可以帮助寻找采取相应的措施进行防震，隔震或消震。3．结构动力特性试验可以为检测、诊断结构的损伤积累提供可靠的资料和数据。由于结构受动力作用，特别是地震作用后，结构受损开裂使结构刚度发生变化，刚度的减弱使结构自振周期变长，阻尼变大。由此，可以从结构自身固有特性的变化来识别结构物的损伤程度，为结构的可靠度诊断和剩余寿命的估计提供依据。7.1概述建筑结构的动力特性可按结构动力学的理论进行计算。但由于实际结构的组成，材料和连接等因素，经简化计算得出的理论数据往往会有一定误差。对于结构阻尼系数一般只能通过试验来加以确定。因此，建筑结构动力特性试验就成为动力试验中的一个极为重要的组成部分。7.1概述结构动力特性试验是以研究结构自振特性为主，由于它可以在小振幅试验下求得，不会使结构出现过大的振动和损坏，因此经常可以在现场进行结构的实物试验，正如本章所介绍的试验实例。随着对结构动力反应研究的需要，目前较多的结构动力试验，特别是研究地震，风震反应的抗震动力试验，也可以通过试验室内的模型试验来测量它的动力特性。7.1概述人工激振法是一种早期使用的方法，试验得到的资料数据直观简单，容易处理；环境随机振动法是一种建立在计算机技术发展基础上采用数理统计处理数据的新方法，由于它是利用环境脉动的随机激振，不需要激振设备，对于现场测试特别有利。以上任何一种方法都能测得结构的各种自振特性参数。7.2人工激振法测量结构动力特性7.2.1结构自振频率测量1、自由振动法定义：在试验中采用初位移或初速度的突卸或突加荷载的方法，使结构受一冲击荷载作用而产生自由振动。现场试验：反冲激振器对结构产生冲击荷载；工业厂房：锻锤、冲床或利用行车的纵横向制动产生垂直或水平的自由振动；桥梁：载重汽车越过障碍物或突然制动产生冲击荷载。模型试验：锤击法激励模型产生自由振动。通过测量仪器的记录，可以得到结构的有阻尼自由振动曲线。振动时程曲线，据记录纸带速度或时间座标，量取振动波形的周期，由此求得结构的自振频率f＝1／T。7.2人工激振法测量结构动力特性7.2.1结构自振频率测量2、强迫振动法强迫振动法也称共振法。一般都采用惯性式机械离心激振器对结构施加周期性的简谐振动，在模型试验时可采用电磁激振器激振，使结构和模型产生强迫振动。由结构动力学可知，当干扰力的频率与结构自振频率相等时，结构产生共振。利用激振器可以连续改变激振频率的特点，当结构产生共振时振幅出现极大值，这时激振器的频率是结构的自振频率。7.2人工激振法测量结构动力特性7.2.2结构阻尼的测量阻尼对振动效应影响较大，与结构形式、材料性质、连接、支座有关。计算振幅考虑阻尼影响。结构体系阻尼大，结构的弹性小，消耗地震荷载能量，结构有利。1、自由振动法确定阻尼；2、按强迫振动共振曲线确定结构的阻尼；3、由动力系数求组你比。7.2人工激振法测量结构动力特性7.2.3振型...
