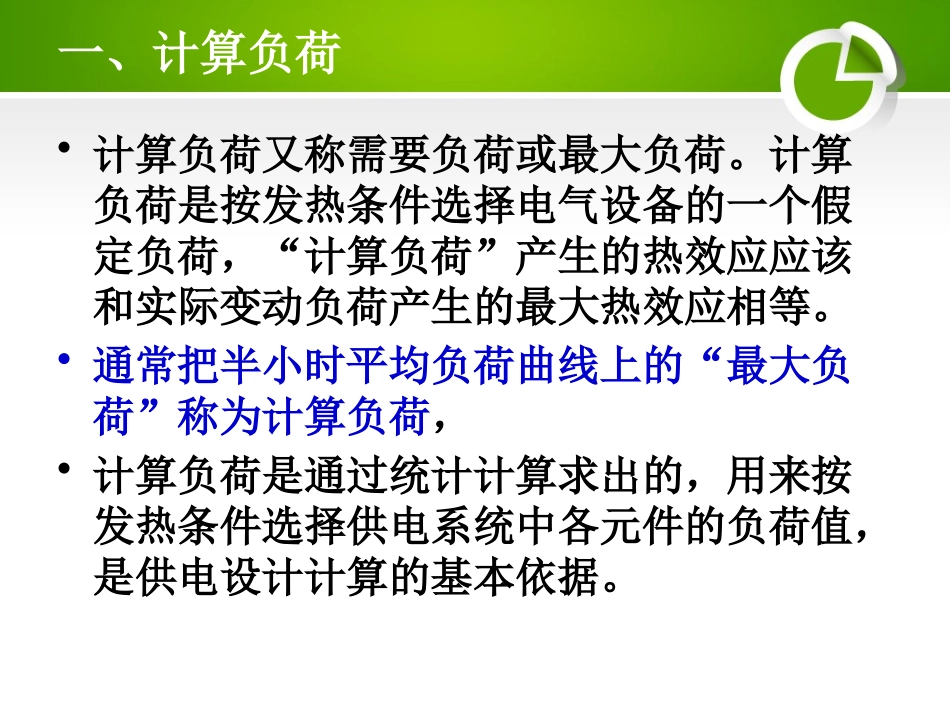

施工现场临时用电负荷计算一、计算负荷•计算负荷又称需要负荷或最大负荷。计算负荷是按发热条件选择电气设备的一个假定负荷，“计算负荷”产生的热效应应该和实际变动负荷产生的最大热效应相等。•通常把半小时平均负荷曲线上的“最大负荷”称为计算负荷，•计算负荷是通过统计计算求出的，用来按发热条件选择供电系统中各元件的负荷值，是供电设计计算的基本依据。一、计算负荷•0.5小时平均负荷曲线：•将每间隔0.5h读取有功电能表的读数，除以30min，求得有功平均值，然在以纵轴为有功、横轴为时间的直角坐标系中逐点描绘而成。•取0.5h平均负荷的原因•一般中小截面导体的发热时间常数为τ＝10min以上，经验表明，其达到稳定温升时间为（3～4）τ，也就是说载流导体大约经过半小时可达到稳定温升值；如导线承载短暂尖峰荷，显然不能是导线温升达到最高，只有持续时间30min以上，才有可能使导线温升达到最高值。为计算方法一致，对其它供电元件均采用0.5h平均负荷最大值为计算负荷。一、计算负荷•用电设备在一个周期内的工作时间与周期时间的比值称为负载持续率或负荷持续率，用ε表示，负载持续率也称为暂载率。•ε=t1/T×100%T=t1+t2•T：一个工作周期的时间间隔•t1：设备在一个工作周期内的持续工作时间•t2：设备在一个工作周期内的停歇时间•同一设备,在不同的负荷持续工作时,其输出功率是不同。例如某设备在时ε1的设备容量为P1,那么该设备在ε2时的设备容量P2为多少呢?这就需要进行“等效”换算,即按同一周期内相同发热条件来进行换算。设备容量与负荷持续率的平方根值成反比关系。即：P2=P1√ε1/ε2二、负载持续率•例:某吊车电动机在ε1=60%时的容量P1=10kW。试求ε2=25%时的容量P2为多少?•解:P2=10√0.6/0.25•=15.5kW二、负载持续率三、设备功率计算•建筑供电系统中各用电设备铭牌上都标明有额定功率，但由于各用电设备的额定工作条件不同，有的可直接相加，但有的在计算中就不能简单的把铭牌上规定的额定功率直接相加，必须首先把额定功率换算到统一规定的工作制下的功率后才能相加。•设备功率一般用Pe表示。1、不同工作制下的用电设备的设备功率计算进行负荷计算时，不同工作制下的用电设备应按下列规定计算设备功率。•(1)长期连续工作制电机的设备功率长期连续工作制：指在规定环境温度下连续运行，设备任何部分的温度和温升均不超过允许值，这类设备的设备功率就是其铭牌的额定功率。即：Pe=PNPe：设备功率（kW）PN：电动机铭牌上的功率（kW）三、设备功率计算对于临电负荷计算以下负荷均按连续工作制电动机计算设备功率:混凝土搅拌机钢筋调直机钢筋切断机钢筋弯曲机电刨子圆盘锯蛙式打夯机振捣棒砂轮锯等三、设备功率计算•(2)断续或短时工作制电机的设备功率•断续或短时工作制，指设备以断续方式反复进行工作，工作时间与停歇时间相互交替重复。采用需要系数法时，这些用电设备的设备功率就是将设备在额定负载持续率下的铭牌功率统一换算到负载持续率为100%时的有功功率。三、设备功率计算Pe:换算到连续工作制时的设备功率（kW）PN:电动机铭牌功率（kW）ε：设备的额定负载持续率，一般有15%;25%;40%和50%断续或短时工作制电机的设备功率计算公式三、设备功率计算在临电设计中,对于断续或短时工作制电机主要涉及到的是:QTZ自升式塔吊、门式塔吊、龙门架等起重设备。起重设备的设备容量在进行负荷计算时，要按电动机的铭牌负荷持续率统一换算到负载持续率100%时的功率。三、设备功率计算例：施工现场有一塔吊，其额定功率为20kW，铭牌负载持续率为40%，求换算到负载持续率为100%时的设备容量？解：三、设备功率计算(3)电焊机的设备功率是指将额定容量（kVA）换算到负载持续率为100%时的有功功率（kW）。Pe：换算到ε=100%时的电焊机的设备功率（kW）SN；电焊机的铭牌容量（kVA）ε：电焊机的额定负载持续率，电焊机的铭牌负荷持续率有20%、35%、50%、60%/65%、75%和100%等。三、设备功率计算三、设备功率计算•例：一台单相电焊机380V，SN=80kVA，ε=50%，cosφ=0.5，求换算到ε=100%时的设备容量。•解：三、设备功率计算（4）照明用电设备的设备功...
