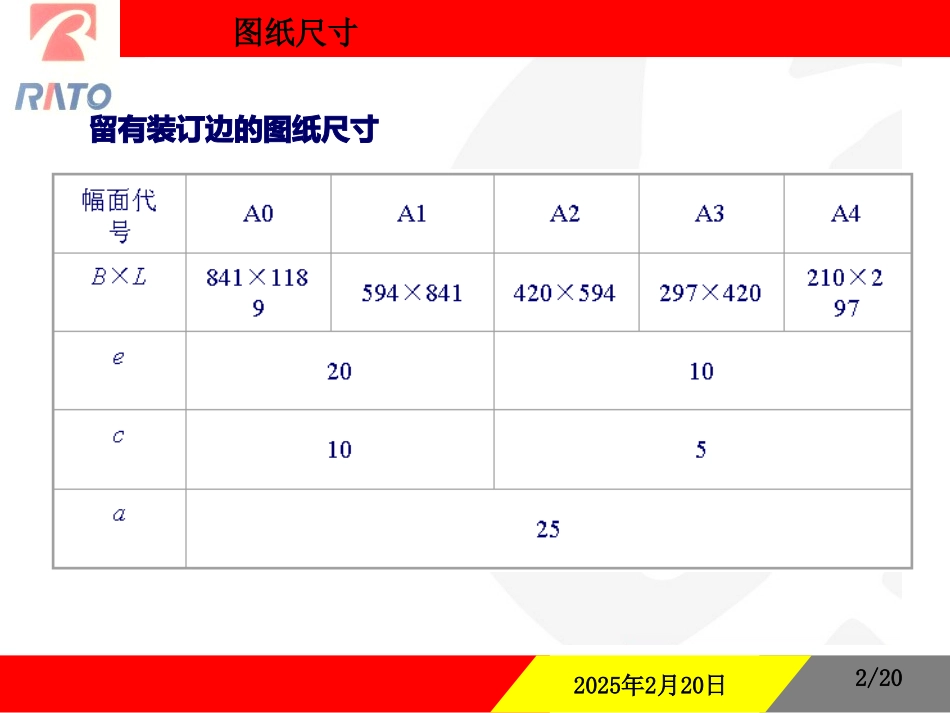

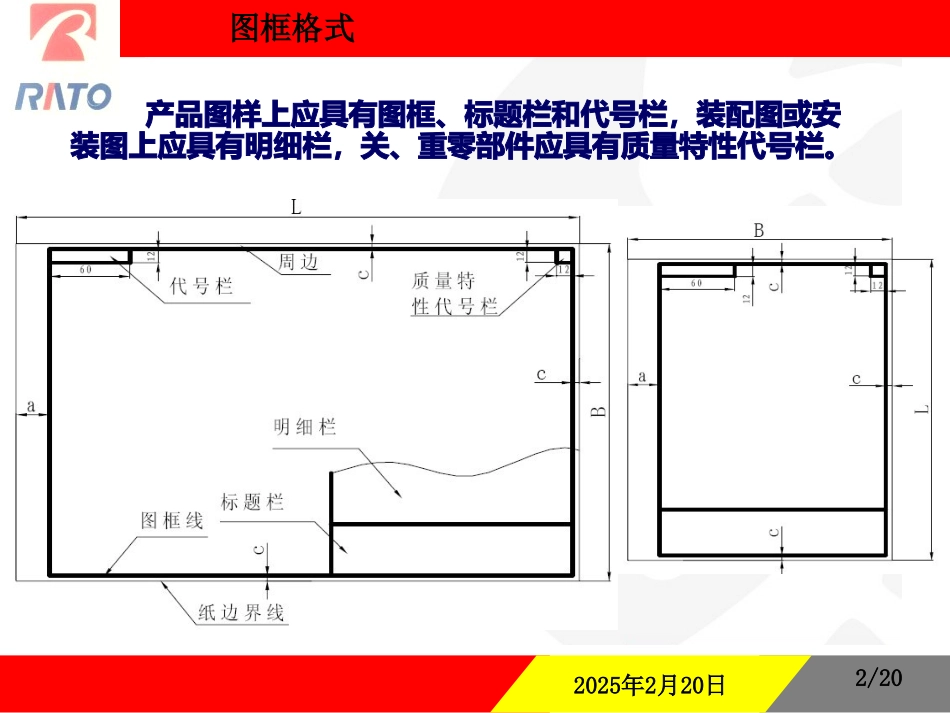

2025年2月20日•图纸幅面•比例•字体•图线•质量特性代号栏第一章制图的基本规定2025年2月20日图纸尺寸2/20留有装订边的图纸尺寸2025年2月20日产品图样上应具有图框、标题栏和代号栏，装配图或安装图上应具有明细栏，关、重零部件应具有质量特性代号栏。图框格式2/202025年2月20日图样中图形与其实物相应要素的线性尺寸之比称为比例。比例视图下方或右侧的比例标注法2025年2月20日字体产品图样中汉字、字母和数字字体样式采用仿宋体。在同一图样上，只允许选用一种型式的字体。产品图样字体高度用h表示，字体高度代表字体的号数，汉字的高度h应不小于3.5mm2025年2月20日在机械图样中采用粗细两种线宽，它们之间的比例为2:1，产品图样图线选用按GB/T4457.4-2002中的规定。我司的企业标准要求图样中粗实线选用0.5mm,细实线选用0.25mm在同一图样中同类图线的宽度应基本一致，虚线、细点划线及双点划线的线段长度和间隔应各自大致相等。图线之间相交、相切都应以线段相交或相切。若各种图线重合，应按粗实线、点划线、虚线的先后顺序选用线型。图线2025年2月20日图线2025年2月20日图线2025年2月20日质量特性代号栏产品零部件质量特性分为关键特性、重要特性、一般特性三类1、关键特性——凡是涉及到产品的安全、环保、能源、防盗方面强制性检查项目和可靠性及重要零部件的技术性能均应作为关键特性。其制造的装配尺寸、加工的形位公差、精度高的尺寸公差、材料、热处理等的品质特性不应低于关键特性的要求。具有关键特性的零部件为关键件。2、重要特性——凡是涉及到产品重要技术性能（如整车的最高车速、起动性能、加速性能、爬坡能力、稳定车速、滑行性能及发动机的标定功率、最大扭矩等）零部件的技术性能均应作为重要特性。其制造的装配尺寸、加工的形位公差、精度高的尺寸公差、材料、热处理等的品质特性不应低于重要特性的要求。3、凡是涉及到产品装配质量及外观质量的重要零部件的要求（如镀锘，镀锌、涂漆等表面处理）应作为重要特性。4、具有重要特性（不含关键特性）的零部件为重要件。5、具有一般特性的零部件为一般件2025年2月20日质量特性代号同一代号的图样或设计文件，其质量特性要素依次用质量特性代号及质量特性顺序号组合标注，顺序号用阿拉伯数字顺序表示在质量特性代号后；质量特性顺序号范围按表1规定2025年2月20日产品零部件质量特性的标示1、对关键件，应在产品图样右上角“质量特性代号栏”中标注关键特性代号“G”,若关键件具有与排放有关的关键特性，则应标注”G/P”.2、对重要件，应在产品图样右上角“质量特性代号栏”中标注重要特性代号“Z”,若重要件具有与排放有关的重要特性，则应标注”Z/P”.3、对一般件，不应在产品图样及技术文件中表示任何关重特性代号。4、在产品图样和设计、工艺文件中标示质量特性时，质量特性代号一般标注在技术要求、尺寸公差、形位公差、表面粗糙度、材料标准、设计文件条款的后面、并加括号。5、图样中，装配图明细栏的关重栏中质量特性代号不加粗，其余质量特性代号及顺序号字体均应加粗（含括号）；图样中技术要求条款（包括中、英文）、图面右上角“质量特性代号栏”采用5号字体，明细栏的关重栏中的质量特性代号及图样其他部分采用3.5号字体2025年2月20日产品零部件质量特性的标示示例2025年2月20日•视图•剖视图和断面图•简化表示法•装配图中零、部件序号及其编排方法第二章图样画法2025年2月20日视图通常有基本视图、向视图、局部视图和斜视图。技术图样应采用正投影第一角画法。2025年2月20日六个基本视图的投影规律：主、俯、仰、后视图长对正，主、左、右、后视图高平齐，仰、左、俯、右宽相等。名称标注：当基本视图按上图中配置，而且各视图中间又无其他图形隔开时，视图的名称不作标注基本视图2025年2月20日为了图样的合理布局或者其他原因，需要改变基本视图的位置。表达方式：在向视图的上方标注“X”（“X”为大写拉丁字母），在相应视图的附近用箭头指明投影方向，并标注相同的字母。向视图2025年2月20日将物体的某一部分向基本投影面投影所得的视图称为局部视图。局部视图是一个不完整的基本视图，...
