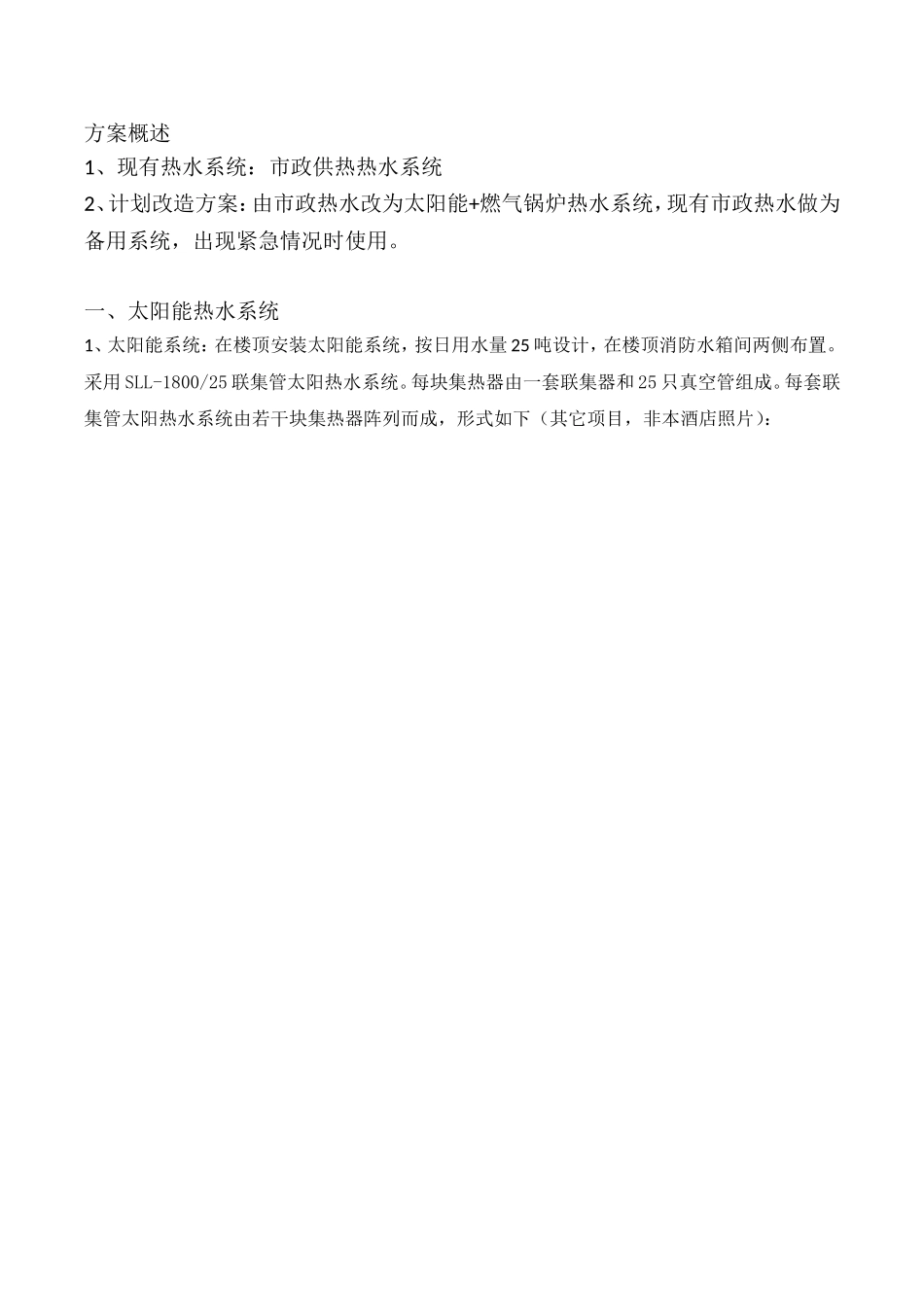

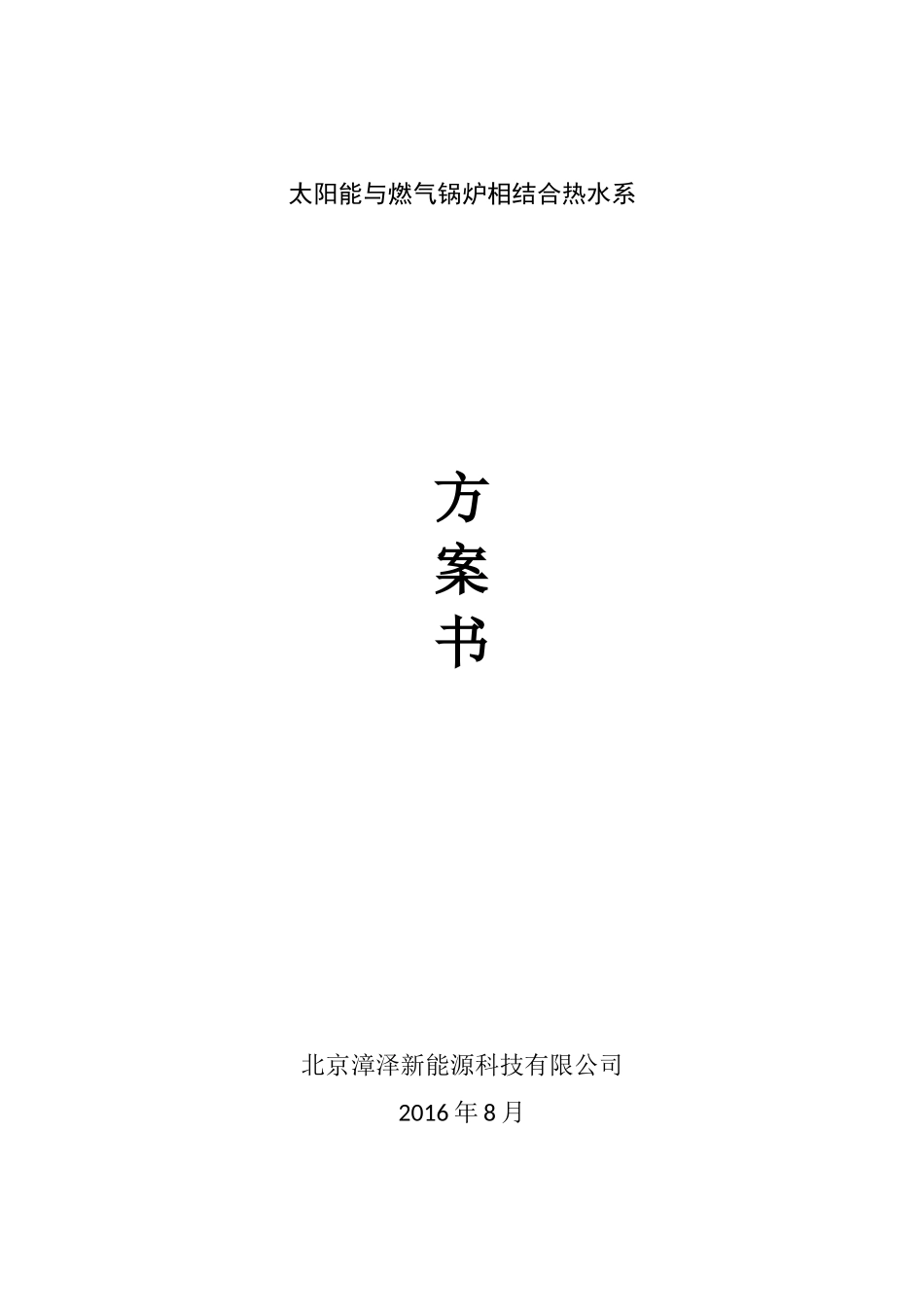

太阳能与燃气锅炉相结合热水系方案书北京漳泽新能源科技有限公司2016年8月方案概述1、现有热水系统：市政供热热水系统2、计划改造方案：由市政热水改为太阳能+燃气锅炉热水系统，现有市政热水做为备用系统，出现紧急情况时使用。一、太阳能热水系统1、太阳能系统：在楼顶安装太阳能系统，按日用水量25吨设计，在楼顶消防水箱间两侧布置。采用SLL-1800/25联集管太阳热水系统。每块集热器由一套联集器和25只真空管组成。每套联集管太阳热水系统由若干块集热器阵列而成，形式如下（其它项目，非本酒店照片）：集热器由联集器与真空管组成，用于吸收太阳辐照并转化为热量储存起来。联集器储水部分为聚氨酯整体发泡保温，内胆为316L不锈钢，外壳为430不锈钢或者镀铝锌板，具有设计合理，耐腐蚀，强度大、不变形、使用寿命长等优点。2、楼顶水箱间：在楼顶适当位置，以建筑结构梁为支撑，做槽钢基础，放置太阳能水箱。水箱及水泵安装完成后，采用岩棉保温板做彩钢房。储热水箱用于储存生活热水，同时也是太阳能系统的热媒水。生活热水由太阳能水箱直接提供。水箱材质严格按照食品级内胆进行选材，一般为304不锈钢或炭钢搪瓷保温水箱，水箱可以是整体结构也可以现场拼装，水箱一般具有如下性能：保温性能好、足够的容积、能安装水位和温度传感器、能安装辅助电加热装置、具有排污口和人孔。水箱图片（参考）一体式水箱//组装（焊接）式水箱3、管路系统1.管路系统一般包括冷水管路、太阳能循环管路与供水管路（回水管路）及相应的保温与防冻。2.冷水管路是指建筑预留好的自来水接头与太阳能系统连接的管路；太阳能循环管路是指太阳能集热器与太阳能储水箱之间的内循环管路，主要是从集热器到储热水箱之间的管道。供水管路包括太阳能水箱连接到建筑主供水管道与回水管道。二、辅助热水系统1、地下室锅炉房燃气机组：将现有管路系统改造，燃气锅炉与太阳能热水系统对接，并将市政热水系统改造成备用系统。2、市政热水系统：将现有市政热水管路改造，使之成为应急热水系统，在太阳能与燃气锅炉同时出现问题时，保证酒店热水供应。三、经济性分析1、市政热水系统运行成本酒店平均热水需求量约800吨/月，每吨热水19元，每月15200元，每年总费用约为18-19万元。（此项为估算，以酒店实际发生为准）2、太阳能+燃气锅炉运行成本电费：维持系统循环和水泵工作，总功率7-8KW，间歇工作，每月约1000元费用，一年12000元；燃气费用：按经验值估算，250间客房燃气费用平均每月约2000-3000元。一年系统所需电费及燃气费用总额约为3-4万元。3、太阳能+燃气锅炉改造建设成本根据现场情况及安装条件，25吨太阳能系统+楼顶水箱设备间造价约23万元，地下室锅炉房改造费用约为3万元。总造价约为26万元。4、自来水费8.2元/吨，每月按800吨计算，水费6400元，每年约8万元。5、投入产出比分析改造后的新系统一年运行费用为：电、燃气3-4万元，水费8万元，总费用11万元。改造前约为18万元，改造后每年节省7-8万元。约3多年可收回成本。
