对接焊缝、角焊缝的构造和计算VIP免费

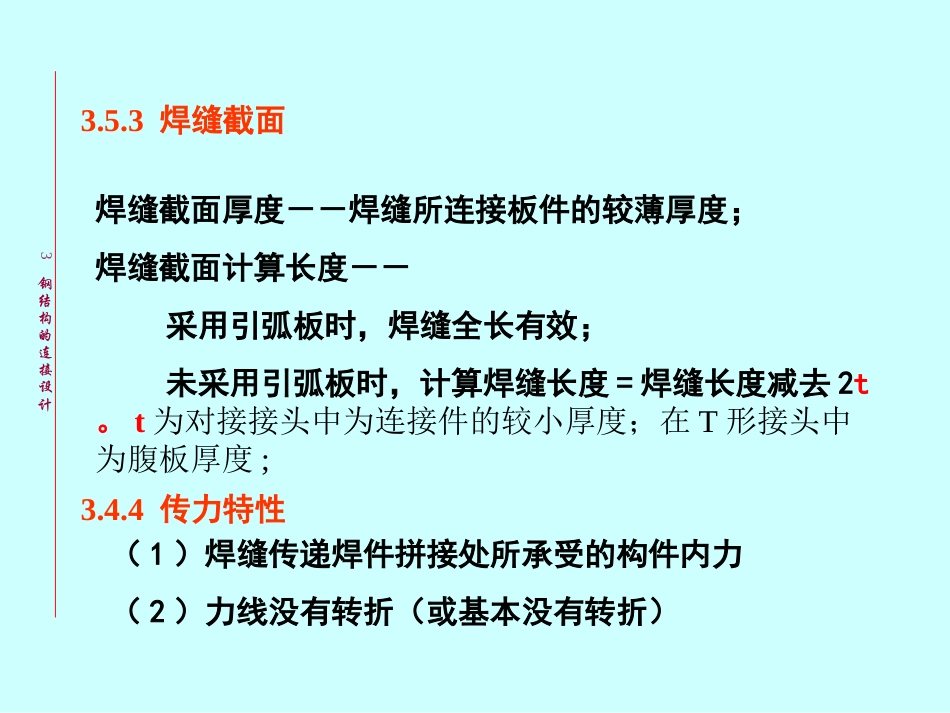

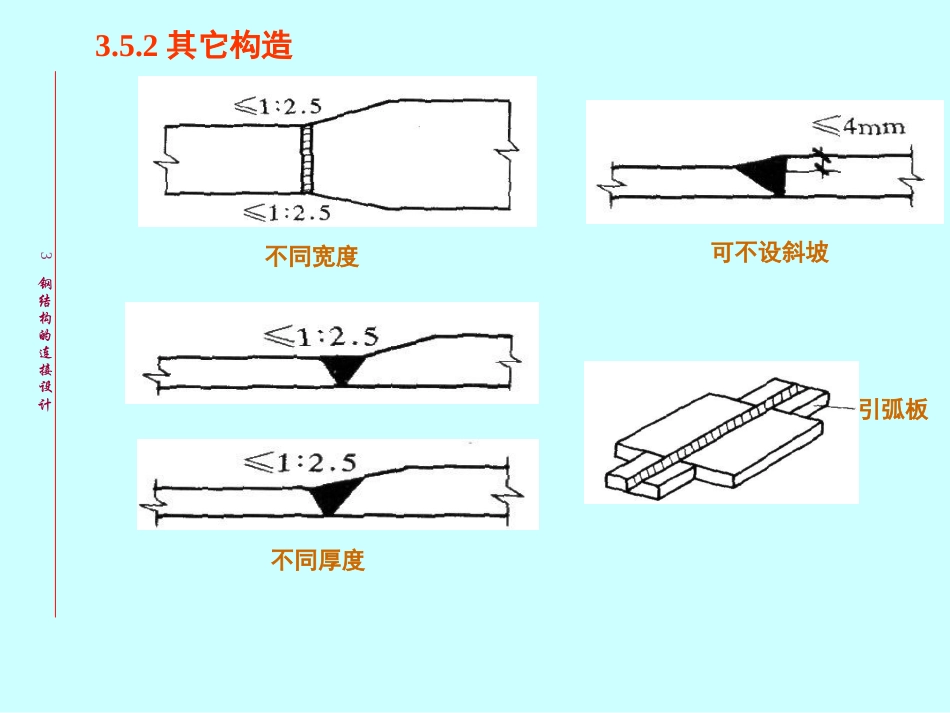

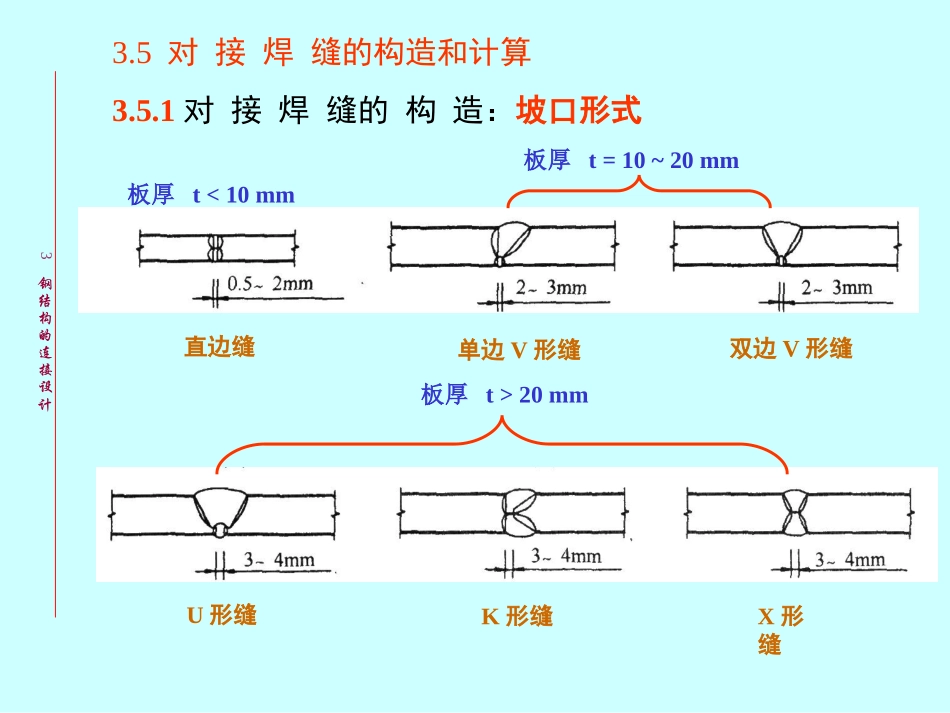

3钢结构的连接设计3.5对接焊缝的构造和计算3.5.1对接焊缝的构造：坡口形式直边缝单边V形缝双边V形缝板厚t<10mm板厚t=10~20mmU形缝K形缝X形缝板厚t>20mm3钢结构的连接设计不同宽度不同厚度可不设斜坡引弧板3.5.2其它构造3钢结构的连接设计3.5.3焊缝截面焊缝截面厚度－－焊缝所连接板件的较薄厚度；焊缝截面计算长度－－采用引弧板时，焊缝全长有效；未采用引弧板时，计算焊缝长度=焊缝长度减去2t。t为对接接头中为连接件的较小厚度；在T形接头中为腹板厚度;3.4.4传力特性（1）焊缝传递焊件拼接处所承受的构件内力（2）力线没有转折（或基本没有转折）3钢结构的连接设计构件钢材对接焊缝角焊缝焊缝质量为下列等级时，抗拉wtf焊接方法和焊条型号牌号厚度或直径（mm）抗压wcf一级、二级三级抗剪wvf抗拉、抗压和抗弯wff≤16215215185125>16～40205205175120>40～60200200170115自动焊、半自动焊和E43型焊条的手工焊Q235钢>60～100190190160110160≤16310310265180>16～35295295250170>35～50265265225155自动焊、半自动焊和E50型焊条的手工焊Q345钢>50～100250250210145200≤16350350300205>16～35335335285190>35～50315315270180Q390钢>50～100295295250170220≤16380380320220>16～35360360305210>35～50340340290195自动焊、半自动焊和E55型焊条的手工焊Q420钢>50～1003253252751852203.5.4焊缝强度设计值3钢结构的连接设计1.确定计算截面上的内力（荷载效应）2.确定焊缝质量检验等级－－根据结构重要性、荷载特性、焊缝形式、工作环境以及应力状态等－－对接焊缝一般均有全熔透要求，等级为二级或一级3.确定焊缝强度设计值抗拉强度抗压强度抗剪强度4.计算焊缝截面特性截面面积A、惯性矩I、截面模量W、面积矩S等5.应力计算6.强度校核3.5.6计算步骤3钢结构的连接设计直焊缝引弧板wcwtwwfftlN或N—轴心拉力或压力tw—焊缝厚度（不同板连接时为较小板厚）lw—焊缝计算长度，有引弧板lw＝L，无引弧板lw＝L－2t（较小板厚）—对接焊缝抗拉或抗压设计强度强度wcwtff或焊缝应力验算式中：3.5.7典型节点（1）－－焊缝轴心受力－－直缝直缝3钢结构的连接设计斜焊缝焊缝应力简化验算wcwtwwfftlNsin或coswvwwftlNlw—斜焊缝计算长度，—对接焊缝抗剪设计强度强度wVf规范规定当，可不验算。5.1tg斜缝3.5.7典型节点（1）－－焊缝轴心受力－－斜缝3钢结构的连接设计弯矩M剪力V平板梁工字形梁应力分布应力分布弯矩M剪力V轴力N应力分布)(maxwcwtxffWMwvwwwftIVSmaxwtzsf1.1321213.5.7典型节点（2）－－梁的拼接－－弯矩、剪力、轴力作用3钢结构的连接设计弯矩M剪力V梁柱连接处柱牛腿处atw焊缝截面应力分布与一般梁中连接计算不同：剪力仅由梁或牛腿腹板承受'wAV3.5.7典型节点（3）－－牛腿焊接－－弯矩、剪力作用3钢结构的连接设计)(11wcwtwwffIMyANwtzswwwfAVIMyAN1.13,,2222'222wtzswwwfAVIMyAN1.13,2323'333wtwwfIMyAN44wwthA0'——焊缝有效抗剪面积，wA——整个焊缝截面的面积；3.5.7典型节点（4）－－牛腿焊接－－弯矩、剪力、轴力作用3钢结构的连接设计3.6角焊缝的构造和计算直角焊缝斜角焊缝3.6.1角焊缝的构造：角焊缝的截面（1）按两焊角边夹角划分除钢管结构外,对于α>135o或α<60o斜角角焊缝,不宜用作受力焊缝。3钢结构的连接设计普通型深熔型平坡型适宜动力荷载，但施焊不便施焊方便，最常用角焊缝截面（2）按焊缝截面形式划分在直接承受动力荷载的结构中，正面角焊缝宜采用平坦型，且长边沿内力方向；3钢结构的连接设计角焊缝侧焊缝（与力平行）端焊缝（与力垂直）（2）按焊缝方向与受力方向分角焊缝截面3钢结构的连接设计不应太小——否则不能焊透，导致实际承载力不足焊缝冷却太快容易开裂（1）角焊缝焊脚尺寸hf不应太大——否则焊缝冷却后产生较大变形较薄焊件容易烧穿具体要求详见规范3.6.2角焊缝截面尺寸（1）hft1t2tt1hf焊脚尺寸是指角焊缝根角至焊缝截面外边缘（焊趾）的尺寸3钢结构的连接设计（2）最大焊脚尺寸hf,max3.6.2角焊缝截面尺寸（2）hf,max≤1....
