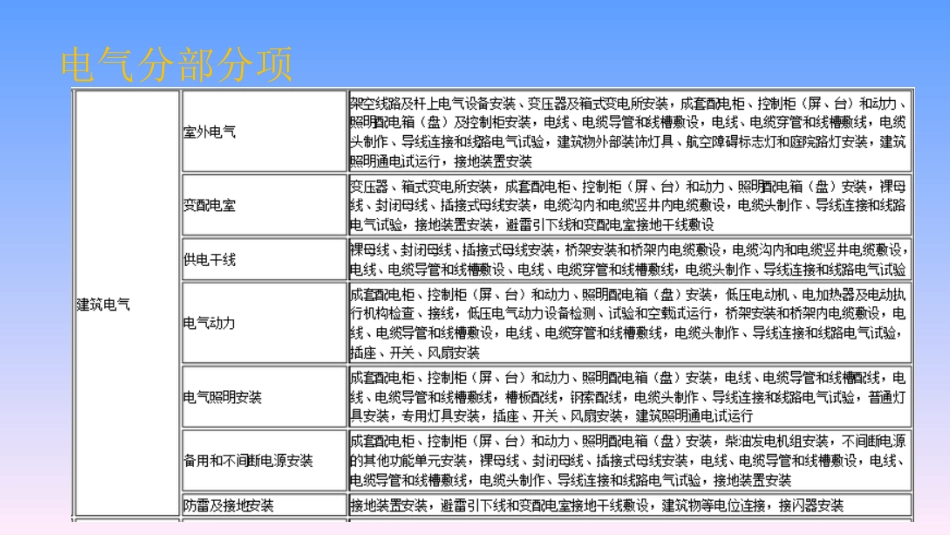

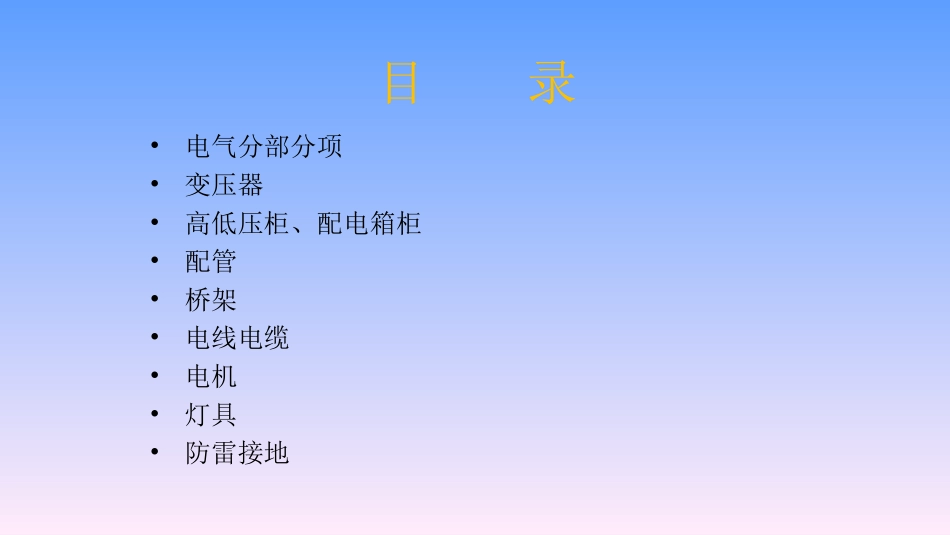

电气工程常用材料目录•电气分部分项•变压器•高低压柜、配电箱柜•配管•桥架•电线电缆•电机•灯具•防雷接地电气分部分项变压器变压器(Transformer)是变换交流电压、电流和阻抗的器件,当初级线圈中通有交流电流时,铁芯(或磁芯)中便产生交流磁通,使次级线圈中感应出电压(或电流)。变压器由铁芯(或磁芯)和线圈组成,线圈有两个或两个以上的绕组,其中接电源的绕组叫初级(原)线圈,其余的绕组叫次级(副)线圈。变压器型号表示:第1个字母:O表示为自耦;第2个字母表示相数:S为三相,D为单相;第3个字母:表示冷却方式,F为油浸风冷;J油浸自冷;P强迫油循环;第4个字母:表示绕组数,双绕组不标;S为三绕组;F为分裂绕组;第5个字母:表示导线材料L为铝线,铜线不标;第6个字母:表示调压方式Z有载,无载不标;数字部分:第一个表示变压器容量,第二个表示变压器使用电压等级.例如:SJ-560/10,表示3相油浸自冷容量为560KVA电压为10KV的变压器。变压器变压器变压器变压器高低压柜、配电箱柜•高压开关柜系高压成套配电装置,产品较多,常用的有“五防型”、JNY型、KYN型高压手车式等;成套配电柜、控制柜(屏、台)和动力、照明配电箱•低压配电柜有固定式和抽屉式,常用的固定式低压配电柜多用于工矿企业额定电压380V,三相交流频率50赫兹,多用于动力、照明、配电之用;•系列动力中心,简称低压成套开关柜,由柜体和功能单元两大部分组成;成套配电柜、控制柜(屏、台)和动力、照明配电箱成套配电柜、控制柜(屏、台)和动力、照明配电箱成套配电柜、控制柜(屏、台)和动力、照明配电箱成套配电柜、控制柜(屏、台)和动力、照明配电箱•动力配电箱用于交流频率50赫兹、电压380V三相交流供配电系统中,作供配电及电气设备保护之用;成套配电柜、控制柜(屏、台)和动力、照明配电箱•照明配电箱目前PZ20、PZ30终端组合电器应用广泛,安全、可靠、方便、灵活;断路器,俗称“空气开关”,它是通过电流励磁效应(电磁脱扣器)实现断路保护,通过电流的热效应实现过载保护(不是熔断,多不用更换器件)。当电路中的电流突然加大,超过断路器的负荷时,断路器是会自动断开,它是对电路一个瞬间电流加大的保护,例如当漏电很大时,或短路时,或瞬间电流很大时的保护。当查明原因,可以合闸继续使用。断路器是现在低压配电常用的元件。成套配电柜、控制柜(屏、台)和动力、照明配电箱—断路器常见断路器图:成套配电柜、控制柜(屏、台)和动力、照明配电箱—断路器成套配电柜、控制柜(屏、台)和动力、照明配电箱—保险丝在很多电子设备中,都离不开保险丝(Fuse),保险丝一般由电阻率比较大而熔点较低的银铜合金制成的导线。保险丝也被称为熔断器,IEC127标准将它定义为"熔断体(fuse-link)"。熔断器的原理是利用电流流经导体会使导体发热,达到导体的熔点后导体融化所以断开电路保护用电器和线路不被烧坏。它是一种安装在电路中,保证电路安全运行的电器元件,一旦熔体烧毁就要更换熔体。保险丝分类:1.按保护形式分为:(1)过电流保护(限流保险丝)(2)过热保护(温度保险丝)如电吹风,电熨斗,电饭锅,电炉,变压器,电动机等。2.按封装形式分为:玻璃、陶瓷、固体及特殊。3.按类型分为:(1)电流保险丝(贴片保险丝、微型保险丝、插片保险丝、管状保险丝)(2)温度保险丝(RH[方块型]、RP[电阻型]、RY[金属壳](3)自复保险丝(插件、叠片、贴片)成套配电柜、控制柜(屏、台)和动力、照明配电箱—保险丝成套配电柜、控制柜(屏、台)和动力、照明配电箱—保险丝常用产品保险丝的选择涉及下列诸多因素:1.正常的工作电流。2.施加在保险丝上的外加电压。3.要求保险丝断开的不正常电流。4.允许不正常电流存在的最短和最长时间。5.保险丝的环境温度。6.脉冲、冲击电流、浪涌电流、启动电流和电路瞬变值。7.是否有超出保险丝规范的特殊要求。8.安装结构的尺寸限制。9.要求的机构认证。成套配电柜、控制柜(屏、台)和动力、照明配电箱—保险丝继电器(Relay)是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用...
