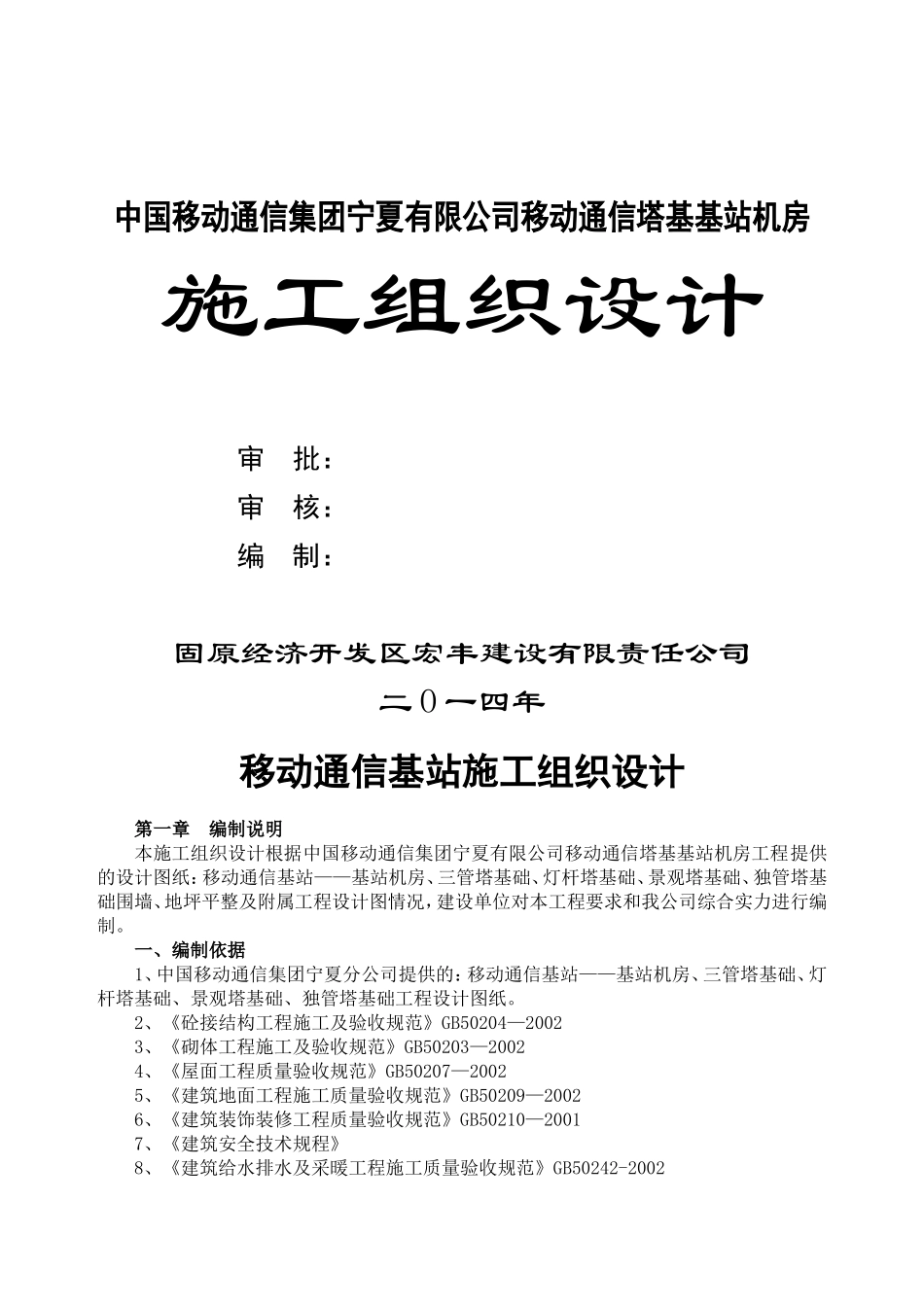

中国移动通信集团宁夏有限公司移动通信塔基基站机房施工组织设计审批：审核：编制：固原经济开发区宏丰建设有限责任公司二O一四年移动通信基站施工组织设计第一章编制说明本施工组织设计根据中国移动通信集团宁夏有限公司移动通信塔基基站机房工程提供的设计图纸：移动通信基站——基站机房、三管塔基础、灯杆塔基础、景观塔基础、独管塔基础围墙、地坪平整及附属工程设计图情况，建设单位对本工程要求和我公司综合实力进行编制。一、编制依据1、中国移动通信集团宁夏分公司提供的：移动通信基站——基站机房、三管塔基础、灯杆塔基础、景观塔基础、独管塔基础工程设计图纸。2、《砼接结构工程施工及验收规范》GB50204—20023、《砌体工程施工及验收规范》GB50203—20024、《屋面工程质量验收规范》GB50207—20025、《建筑地面工程施工质量验收规范》GB50209—20026、《建筑装饰装修工程质量验收规范》GB50210—20017、《建筑安全技术规程》8、《建筑给水排水及采暖工程施工质量验收规范》GB50242-20029、《建筑电气工程施工质量验收规范》GB50303—200210、《建筑工程施工质量验收统一标准》GB50300—200111、《混凝土结构施工图平面整体表示方法》00G10112、《建筑桩基技术规范》JGJ94-9413、其它现行国家有关施工及验收规范。13、我公司现有经济、技术综合实力情况。第二章工程概况工程名称：中国移动通信集团宁夏有限公司移动通信塔基基站机房工程工程位置：固原市各地区建设单位：中国移动通信集团宁夏分公司设计单位：陕西通信规划设计研究院有限公司三管塔基础：本基础为50米三管塔基础，基础垫层为100㎜厚C15砼，其余基础混凝土均为C25。筏基伸出基础边缘100。整个基础下部为7000㎜*7000㎜正方形筏基，筏基厚1100㎜。上部为3个呈品字形分布的900㎜*900㎜*高1800㎜正方形柱，每个柱内预埋6φ45锚栓。角钢塔现浇钢筋砼基础：本基础为60米角钢塔基础，采用条形现浇钢筋混凝土基础，基础垫层为100㎜厚C15砼，其余基础混凝土均为C25。筏基伸出基础边缘100。整个基础布置为“回”形，其中基础下部为1600㎜宽、800㎜厚条形基础，筏基厚1100㎜。上部为4个呈正方形均匀分布的900㎜*900㎜*高2600㎜正方形柱，每个柱内预埋4φ50锚栓。基础挖至设计标高后进行验槽，基坑回填时，回填土必须分层夯实，容重≥16KN/m3。本铁塔正下方最大可居中建设5*5m塔下机房。机房工程：结构类型：一层砖混结构；设防烈度：八度；抗震等级：三级；结构安全等级：二级；耐火等级：三类二级。屋面采用坡屋面，其中隔热层为1：10水泥珍珠岩；地面采用素土夯实，300厚级配砂石，150厚C15砼，刷水泥浆一道(内掺建筑胶)，20厚1：2水泥砂浆面层，上撒素水泥压实赶光；内墙为10厚1：1：6混合砂浆打底，8厚1：1：4混合砂浆亚光，外刷乳胶漆两遍；外墙为米色丙烯酸涂料墙面；围墙20厚抹面砂浆，刷与机房外墙相同涂料，内墙为清水砖墙；院内地坪为C15砼地坪，面层20厚1：2水泥砂浆抹平压光；室外散水为80厚C15、1500宽砼散水；外门均采用钢质防盗门。结构方面：本工程砼均采用C25；砖砌体：房屋及围墙±0.000以下采用MU10烧结普通砖、M10水泥砂浆砌筑；房屋及围墙±0.000以上采用MU10烧结普通砖、M5混合砂浆砌筑；第三章基塔基础施工方案1、施工条件该工程因各站点分布比较广，站址具体位置不够明确，因此具体的场地情况复杂程度，和交通情况施工用电用水条件亦不明确。所以施工单位需要甲方和设计单位的积及配合克服各种预知及未知的种种困难。因地制宜、因时制宜的安排建筑材料的采购施工机具及施工人员的组织。在保证工程质量的前提下做的“节”“快”“省”。2、基础概况本基础为50米三管塔基础。基础垫层为100㎜厚C15砼，其余基础混凝土均为C25。筏基伸出基础边缘100。整个基础下部为7000㎜*7000㎜正方形筏基，筏基厚1100㎜。上部为3个呈品字形分布的900㎜*900㎜*高1800㎜正方形柱，每个柱内预埋6φ45锚栓。2、基础工程施工顺序定位→挖基槽→基槽清理→验基槽→浇筑基础垫层→绑扎钢筋、支木模、地脚螺栓埋设→浇筑砼→土方回填。第一节土方工程施工1、施工准备：1.1土方开挖过程前应掌握基坑范围内地质情况...
