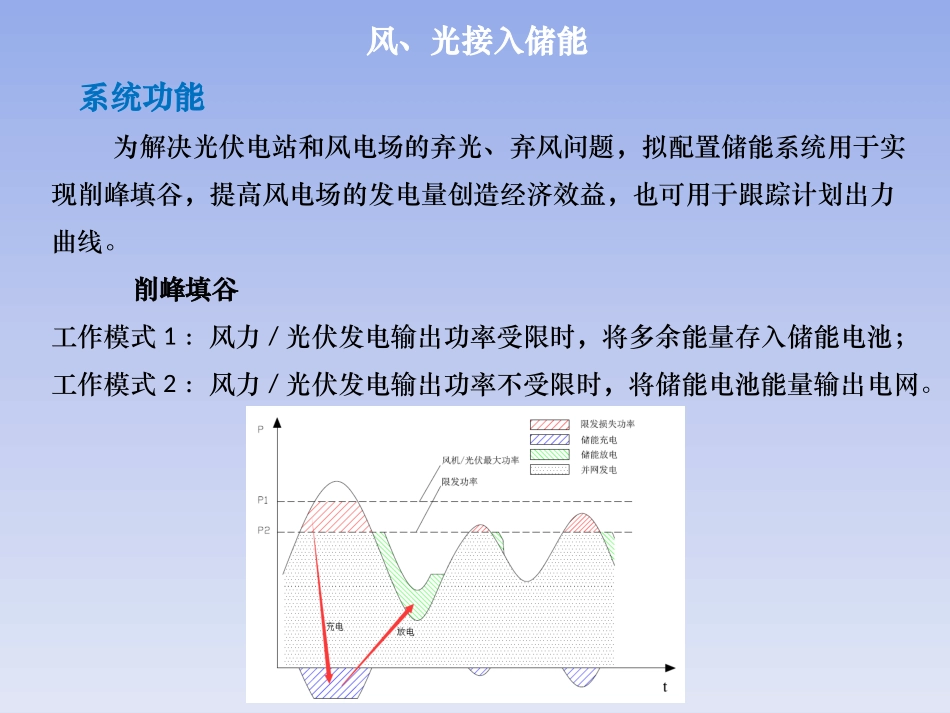

风、光接入储能技术2018年目录0102系统功能系统拓扑-光伏03系统拓扑-风电04储能变流器05能量管理系统风、光接入储能系统功能为解决光伏电站和风电场的弃光、弃风问题，拟配置储能系统用于实现削峰填谷，提高风电场的发电量创造经济效益，也可用于跟踪计划出力曲线。削峰填谷工作模式1：风力/光伏发电输出功率受限时，将多余能量存入储能电池；工作模式2：风力/光伏发电输出功率不受限时，将储能电池能量输出电网。风、光接入储能系统功能跟踪计划曲线工作模式1风力/光伏发电输出功率超过计划曲线时，将多余能量存入储能电池；工作模式2风力/光伏发电输出功率低于计划曲线时，将储能电池能量输出电网。储能系统跟踪调度计划出力功能示意图风、光接入储能系统拓扑-光伏方案1（交流接入）储能系统通过升压变压器直接接入交流母线。优点1.储能系统容量配置灵活缺点1.储能系统需要单独接入电网，并网手续较为复杂2.电池充电和放电经过多级转换，系统换效率较低风、光接入储能系统拓扑-光伏方案2（直流接入）储能系统直接接入光伏逆变器直流侧。优点1.电池经过一级变换直接存储能量，系统效率较高2.不涉及电网接入缺点1.需要大功率直流变换器（DC/DC）且对直流变压器控制要求较高风、光接入储能系统拓扑-风电方案1（35kV接入）100MW风电场建设20MW/40MWh储能系统拟采用10套2MW/4MWh储能集装箱经由升压变接入35kV交流母线。储能系统以集装箱方式进行建设，每2MW/4MWh为1个储能单元。100MW风电场20MW/40MWh储能470V/540V35kV风、光接入储能系统拓扑-风电方案2（690V接入）20MW/40MWh储能系统采用20套1MW/2MWh储能集装箱接入风电场现有升压变690V侧，经由风电场升压变接入100MW风电场35kV交流母线。690V35kV风、光接入储能通讯拓扑方案1储能系统以2MW/4MWh为储能单元，通过本地监控柜（LMS）进行信息汇总后接入风电场通讯网络。本地监控柜对电池、储能变流器（PCS）、箱变等进行统一管理。风、光接入储能通讯拓扑方案2储能系统以1MW/2MWh为储能单元，通过风机主控后接入风电场通讯网络。风、光接入储能方案比较方案1和方案2简单比较如下。方案1（35kV接入）方案2（690V接入）优点1.储能集中接入35kV母线，与风机相对独立，容量配置灵活2.储能与风机耦合度小，系统控制简单，可靠较高1.储能单元直接接入现有690V变压器，无需单独配置升压变压器，可以节约35kV变压器硬件投资缺点1.需要单独配置35kV升压变压器，硬件成本较高2.涉及电网接入手续1.储能与风机耦合，相互影响较大，控制比较复杂，系统有谐振风险2.储能变流器接入电压较高，高电压穿越能力较差3.电池输入电压高，串联数多或者加装DCDC，大部分厂家电池难以满足风、光接入储能储能变流器风、光接入储能需要配置关键设备--储能变流器；我们自主研发的高效的储能变流器可以根据项目或方案的需要进行选择。FV1000HE智能高效•DSP数字化矢量控制，性能优异•有功功率、无功功率连续可调•恒流、恒功率、恒压等多种充放电模式•先进的谐波和三相不平衡抑制技术•散热风机采用温度控制技术安全可靠•完备的电池保护与维护策略，提高蓄电池使用寿命•具备零电压、高电压穿越功能•并网模式下具备防孤岛保护，确保电网运行安全•适应低温、高湿度、高海拔的严苛环境简单便捷•模块化设计，易于安装维护•标配以太网、RS485、CAN通讯接口•本地触摸屏监控界面，实时显示，操作便捷•多种接地方案，TT/TN-S/TN-C风、光接入储能储能变流器MW级储能变流器最大直流输入功率1100kW直流输入电压范围600～900V最大直流输入电流1410A额定交流输出功率1000kW（1.25MW）额定交流输出电流1230A交流输出电压范围Vn﹢15%，-20%（可调）允许电网频率波动范围47～52Hz（可调）电流总谐波畸变率（THD）<3%（额定功率）功率因数可调范围-1~+1额定电压（Vn）380V/500V额定输出频率50Hz输出电压失真度（THD）＜3%（线性负载）最大效率98.7%冷却方式温控强迫风冷允许最高海拔6000m（超过3000m需降容）人机界面触摸屏通讯方式以太网、RS485、CAN风、光接入储能储能变流器500kW储能变流器最大直流输入功率550kW直流输入电压范围600～900V最大直流输入电流917A额定交...
