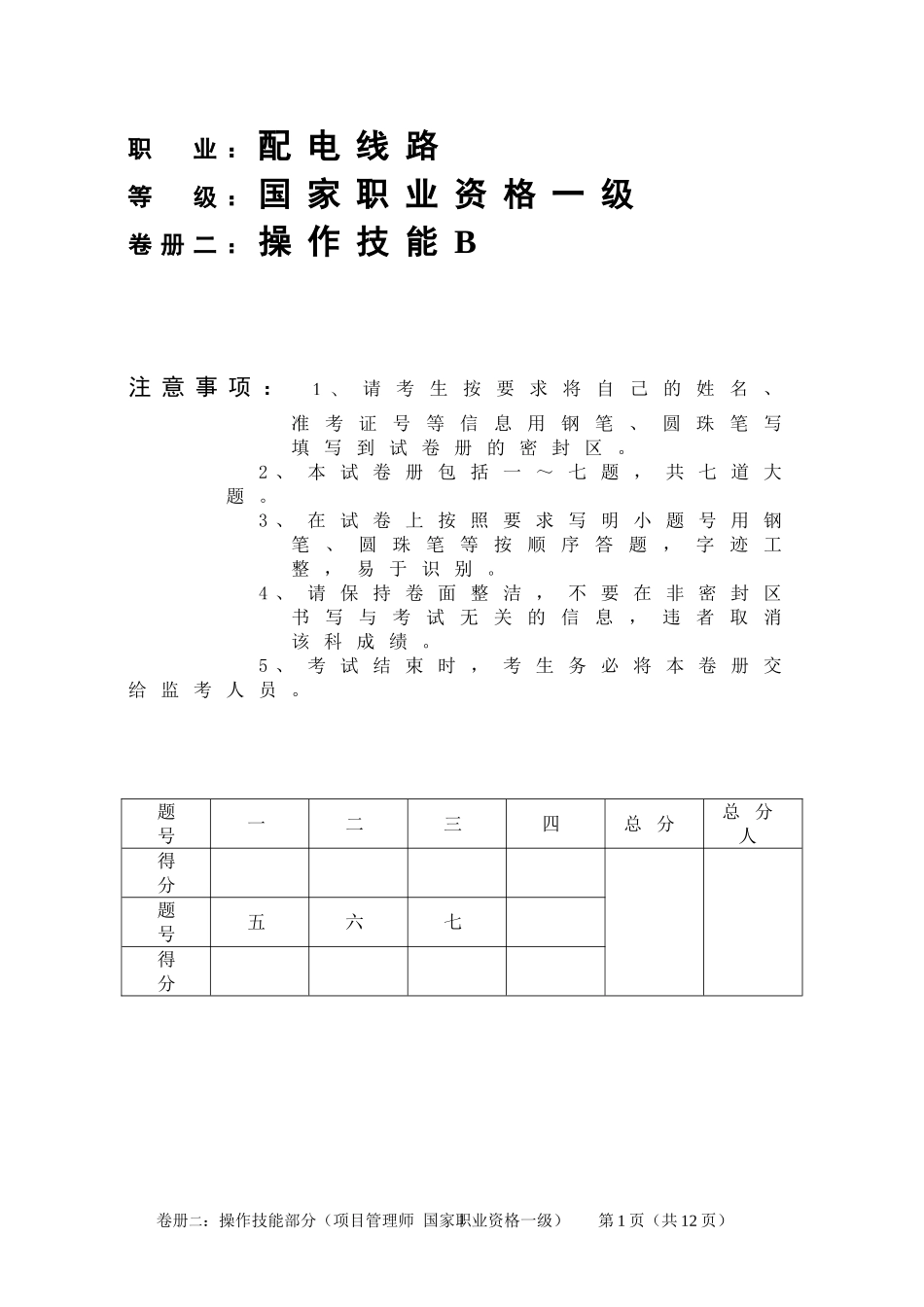

职业：配电线路等级：国家职业资格一级卷册二：操作技能B注意事项：1、请考生按要求将自己的姓名、准考证号等信息用钢笔、圆珠笔写填写到试卷册的密封区。2、本试卷册包括一～七题，共七道大题。3、在试卷上按照要求写明小题号用钢笔、圆珠笔等按顺序答题，字迹工整，易于识别。4、请保持卷面整洁，不要在非密封区书写与考试无关的信息，违者取消该科成绩。5、考试结束时，考生务必将本卷册交给监考人员。题号一二三四总分总分人得分题号五六七得分卷册二：操作技能部分（项目管理师国家职业资格一级）第1页（共12页）1该部分为案例分析题，共七道大题，满分为100分。采取专家阅卷，请在试卷上写明题号用钢笔、圆珠笔等按要求作答。计算题写明计算过程，有计算结果无计算过程不得分。一、(15分)六氟化硫断路器的特点是什么?与空气断路器相比，谁开断能力大?卷册一：操作技能部分（项目管理师国家职业资格一级）第3页（共12页）得分评分人2得分评分人二、(10分)带电作业用的屏蔽服，根据其使用条件不同，分为几种类型?各适用哪些电压等级?卷册一：操作技能部分（项目管理师国家职业资格一级）第4页（共12页）3得分评分人三、(15分)根据《全国供电规则》中的有关规定，哪些行为属于违章用电?卷册一：操作技能部分（项目管理师国家职业资格一级）第5页（共12页）4得分评分人四、(15分)混凝土双杆起立中发现迈步，如何调整?卷册一：操作技能部分（项目管理师国家职业资格一级）第7页（共12页）5得分评分人五、(10分)悬式绝缘子劣化的原因和缺陷的表现形式是哪些?卷册一：操作技能部分（项目管理师国家职业资格一级）第14页（共14页）6得分评分人六、(10分)在图D-19所示电路中，已知：R1＝R2＝300Ω，E＝1.4V，当开关K突然于t＝0时接通，设uc(0－)＝0，试求uc(0＋)、uR2(0+)、uc(∞)及uR2(∞)。图D-19卷册一：操作技能部分（项目管理师国家职业资格一级）第14页（共14页）7得分评分人七、(25分)某10kV高压开关柜，柜顶母线为矩形铝母线LMY63m×6.3m，母线档距l＝1218mm，母线平放于绝缘子上，绝缘子水平排列，中心距离a＝250mm。流过母线的最大短路电流If(3)＝8.23kA，三相最大非对称短路电流iimp(3)＝21kA。继电保护动作时间是1.5s，断路器断路时间0.2s。试进行母线的热稳定和动稳定的校验。(母线的热稳定系数C＝87，形状系数K＝1，硬铝母线的应力为69MPa)卷册一：操作技能部分（项目管理师国家职业资格一级）第14页（共14页）8卷册一：操作技能部分（项目管理师国家职业资格一级）第14页（共14页）9卷册一：操作技能部分（项目管理师国家职业资格一级）第14页（共14页）10
