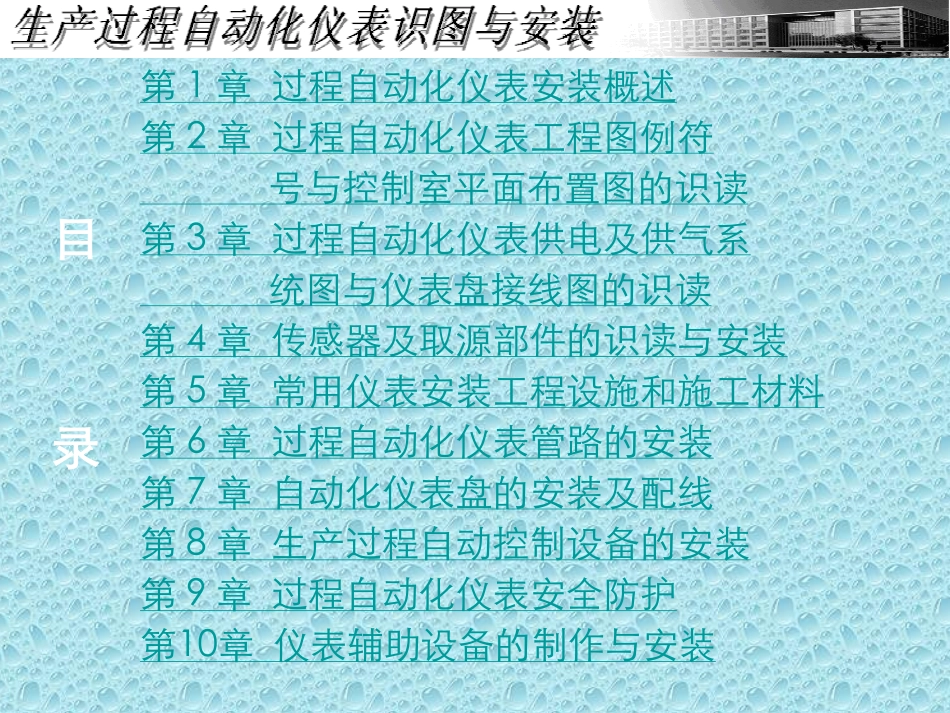

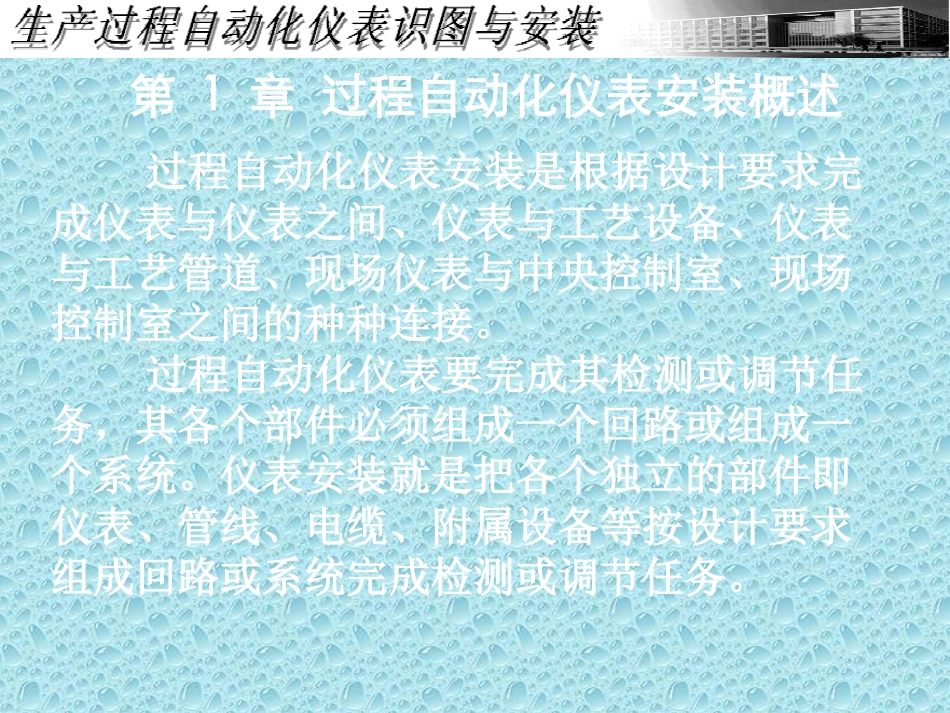

生产过程自动化仪表生产过程自动化仪表识图与安装识图与安装生产过程自动化仪表生产过程自动化仪表识图与安装识图与安装第1章过程自动化仪表安装概述第2章过程自动化仪表工程图例符号与控制室平面布置图的识读第3章过程自动化仪表供电及供气系统图与仪表盘接线图的识读第4章传感器及取源部件的识读与安装第5章常用仪表安装工程设施和施工材料第6章过程自动化仪表管路的安装第7章自动化仪表盘的安装及配线第8章生产过程自动控制设备的安装第9章过程自动化仪表安全防护第10章仪表辅助设备的制作与安装目录过程自动化仪表安装是根据设计要求完成仪表与仪表之间、仪表与工艺设备、仪表与工艺管道、现场仪表与中央控制室、现场控制室之间的种种连接。过程自动化仪表要完成其检测或调节任务，其各个部件必须组成一个回路或组成一个系统。仪表安装就是把各个独立的部件即仪表、管线、电缆、附属设备等按设计要求组成回路或系统完成检测或调节任务。第1章过程自动化仪表安装概述1.1仪表识图与安装工作特点安装技术要求严,工种掌握技能全,基本知识得精通,与工艺联系应密切,施工工期要缩短,安全技术必突出.1.1.1仪表安装工的特点1.1.2仪表安装工作一个完整安装工作应包括：1.安装前的准备阶段2.图纸资料的准备3.安装技术准备4.辅助安装工作5.主要安装工作6.安装竣工后校验7.调整和试运工作8.工程验收和移交1.1.3对仪表安装人员的要求：仪表工的主要任务是负责生产过程中在线运行的仪表、自动化系统及其附属设备和维修工所用的仪器、仪表的维护保养、定期维修与故障处理，确保其正常运行；负责仪表及自动化系统的更新、安装、调试、检定、开表、投运等工作。1.2.1仪表安装术语1．检测点（一次点）2．取源部件3．一次阀门(又称取压阀)4．一次元件（传感器）5．一次仪表（现场仪表）6．一次调校（通称单体调校）7．二次仪表8．现场仪表9．二次调校（又称联校、系统调校）10．仪表加工件11．带控制点流程图1.2仪表安装术语与施工图形符号1.2.2仪表安装常用图形符号及字母代号1.不同类型仪表安装位置图形符号2.仪表功能字母代号在过程控制自动化类技术图纸中，仪表的各类功能是用其英文含义的首位字母来表达的，且同一字母在仪表位号中的表示方法具有不同的含义。（详见课本第5页）3.仪表管道管件、自动调节系统及配管配线也有其规定的图形符号。（详见课本第7页）1.3施工准备阶段1.仪表安装准备阶段2.安装图纸资料的准备3.施工验收规范4.安装技术准备5.安装施工设计单位图纸会审6.施工安装技术准备工作交底7.安装施工各项工程划分8.施工安装材料及物资准备9.施工记录表格准备10.安装施工工具和标准仪器、仪表的准备1.4施工安装阶段安装施工过程主要的工作1.配合工艺进行一次仪表安装；2.在线仪表安装；3.仪表盘、柜、箱、操作台安装就位；4.仪表桥架、槽板安装，仪表管、线配制，支架制作安装；5.仪表管路吹扫、试压、试漏；6.单体调试，系统联校，模拟开停车；7.配合工艺进行单体试车；8.配合建设单位进行联动试车。仪表施工的重要阶段一般是在工艺管道施工量完成70％时，这时装置已初具规模，几乎全部工种都在现场，会出现深度的交叉作业。所以在施工时一定要注意人身安全。仪表安装施工顺序1.5试车、交工阶段试车由单体试车、联动试车和整个系统试车三个阶段组成。1.单体试车——主要工作是传动设备试运转，电力系统受电、送电，照明系统试照。2.联动试车——在单体试车成功的基础上整个装置的动设备、静设备、管道都连接起来的试车。3.整体系统试车——在顺利通过联动试车后，有些容器完成惰性气体置换后即具备了正式投料生产的条件。1.仪表识图与安装课程的学习目的、要求是什么？2.仪表安装工作有哪些特点？仪表安装工作中需要哪些技术人员和工种？3.什么叫“一次点”？举例说明。4.什么叫一次仪表和一次调校？5.仪表安装常用图形符号有哪些？6.仪表安装前要做哪些准备工作？7.什么叫技术准备？它包括哪些内容？8.仪表安装前需要做哪些物质准备工作？9.仪表安装需要什么常用机具和标准仪器仪表？lO.仪表安装的主要工作有哪些？安装顺序怎样安排？11.仪表安装技术要求有哪些？思考题第2章仪...
