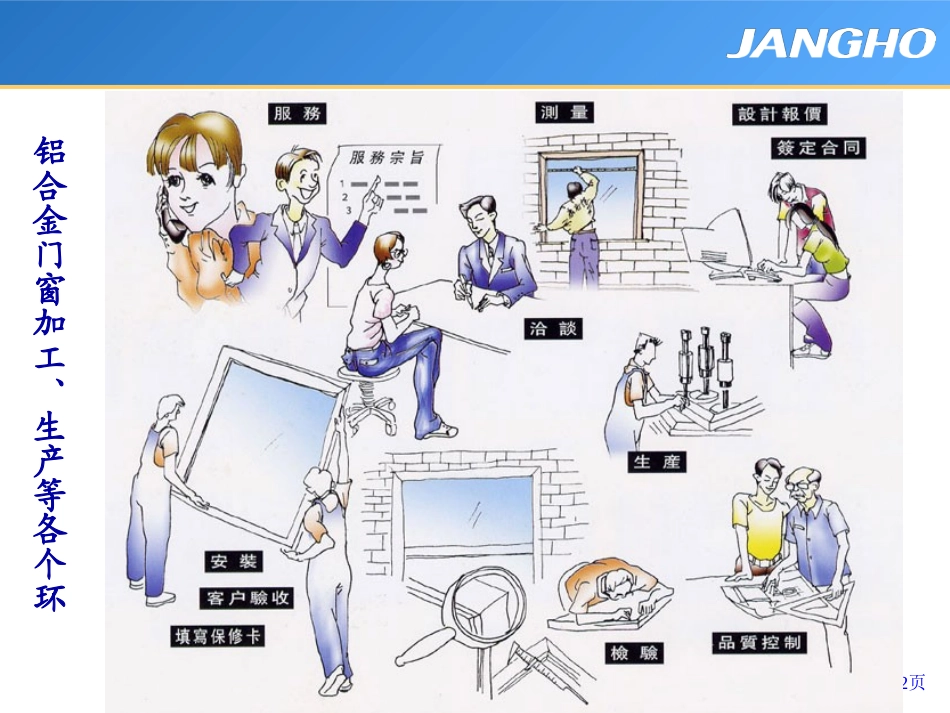

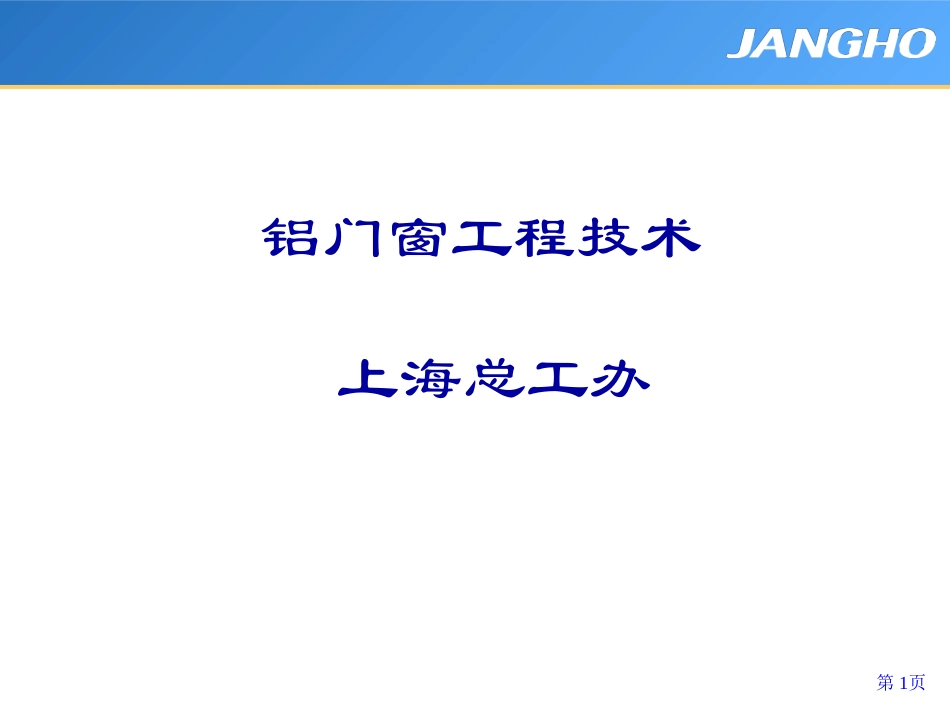

第1页铝门窗工程技术上海总工办第2页铝合金门窗加工、生产等各个环节第3页第一部分门窗种类、材料介绍1.1.1铝材介绍铝材——tmin=1.4mm(窗)，tmin=2.0mm（门）；内门窗tmin=1.2mm{添加元素杂质元素系列38系列42系列50系列60系列70系列80系列90系列100系列65系列根据生产系列(习惯上按门窗型材截面的宽度尺寸)的不同，铝合金门窗可分为第4页1.1.2铝材表面处理铝合金型材表面处理（氟碳喷涂，粉末喷涂，阳极氧化）断桥（断热条，注胶）表面粉末喷涂(室内)表面氟碳喷涂（室外）第5页1.2.1门窗种类介绍第6页1.2.2部分门窗示意图第7页1.3断热条断热条：宽度12～32mm形状：I型，C型，T型，O型厚度材质PA66GF25第8页1.4浇注式：①{聚氨基甲酸乙酯.Pu厚度：6.86～9.53宽度：10.77～21.01②硬质聚氨酯泡沫塑料.PuF厚度：21～37宽度：13～37{简称聚氨酯硬泡（仿木）↓第9页1.5密封材料：1.5.1胶胶{聚氨酯密封胶±25%变位价格50%聚硫密封胶：±25%变位价格80%硅酮密封胶：±50%变位价格100%《建筑门窗用密封教条》JG/T187-2006胶第10页1.5.2橡胶条：橡胶条三元乙丙EPDM阻燃氯丁CR橡塑PVC聚氯乙烯硅橡胶SiR热塑性弹性体（TPR、TPE）丁脂NBR增塑聚丙烯PP(透明)聚氨酯PuF.老化、回弹、温度范围、力学性能、硬度热空气老化分七级{30～90拉伸强度↑↑按材质分橡胶(CRNBRSiREPDMPuF)橡塑（TPE）塑料（PVC、PP）按结构分实心海绵空心复合静电植绒表面涂层按工艺分硫化非硫化《建筑门窗用密封教条》JG/T187-2006橡胶条←第11页1.6玻璃：平板玻璃/浮法玻璃平板玻璃浮法玻璃第12页1.7《建筑安全玻璃管理规定》安全玻璃的使用:建筑物需要以玻璃作为建筑材料的下列部位必须使用安全玻璃:1、7层及7层以上建筑物外开窗；2、面积大于1.5m2的窗玻璃或玻璃底边离最终装修面小于500mm的落地窗；3、幕墙（全玻幕除外）；4、倾斜装配窗、各类天棚（含天窗、采光顶）、吊顶；5、观光电梯及其外围护；6、室内隔断、浴室围护和屏风；7、楼梯、阳台、平台走廊的栏板和中庭内拦板；8、用于承受行人行走的地面板；9、水族馆和游泳池的观察窗、观察孔；10、公共建筑物的出入口、门厅等部位；11、易遭受撞击、冲击而造成人体伤害的其他部位。JGJ113中规定小于0.5m2不钢化《建筑玻璃应用技术规程》JGJ/113-2003第13页1.8门窗配件（五金件）1.8.1执手1.8.2传动机构用执手主要参数《建筑门窗五金件》执手基座宽度（28mm）方轴/拔叉的长度（31mm）传动机构用执手（传动锁闭器）旋压执手方轴插入式拔叉插入式（压铸铝合金&锌合金）↘方轴/拔叉基座手柄←↙第14页执手实例图铝传动执手第15页1.8.3旋压执手主要参数1.8.4传动锁闭器1.8.5滑撑旋压执手主要参数——执手高度18mm齿轮驱动器连杆驱动器外平开窗用外开上悬窗用优等品使用寿命3万次一等品使用寿命2万次合格品使用寿命1万次承载重量滑槽长度主要参数主要参数：锁点数不锈钢，碳素钢，压铸锌合金，挤压铝合金第16页置式齿轮传动闭门器连杆传动锁闭器第17页外平开窗用滑撑第18页外开上悬窗用滑撑第19页不锈钢撑挡第20页1.8.6撑挡1.8.7合页（铰链）1.8.8滑轮门用窗用锁定式摩擦式内平开窗用悬窗用主参数：支撑件最大长度（200mm）;S/S挤压铝合金门用窗用碳钢；压铸锌；压铸铝；挤压铝；S/S主参数：承载重量（120KG）主要参数：承载重量（60KG）轮架↑轮体↙轮轴S/S铜聚甲醛第21页1.8.9插销单动联动压住锌合金，挤压铝合金；主要参数：实际行程（22mm）插销实例图第22页1.8.10推拉门窗锁闭器推拉门窗锁闭器单点多点与传动锁闭器类似传动锁闭器→第23页1.8.11地弹簧——金属弹簧+液压阻尼门重量15—150KG门宽800—1500寿命100/50/20万次主要参数第24页1.8.12锁1.8.13拉手门（锁舌伸出长度8/10）窗（钩型锁舌）杆式板式其它锁→←杆式拉手第25页1.8.14电动开窗机（电动）电动减速机（减速机传动比：1：155）底座传动管传动管支架开关器*机械类型、电压、行程、推力电气控制箱限位开关细件链式推杆式尺条式气动开窗机第26页1.8.15自动门自动门运行装置感应装置门体动体静体接触推拉门平开门折叠门...
