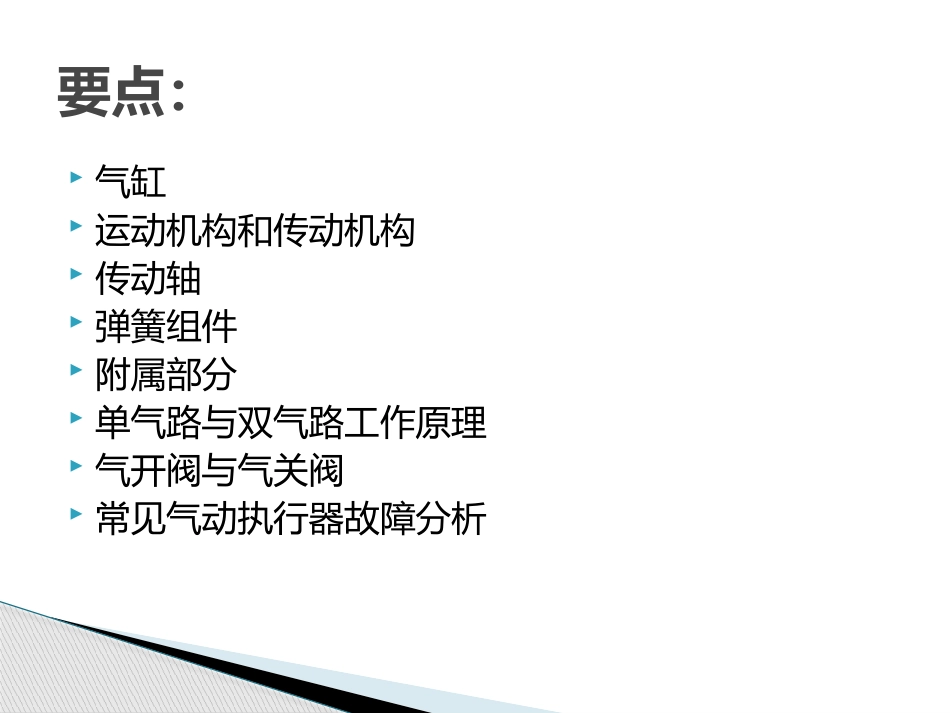

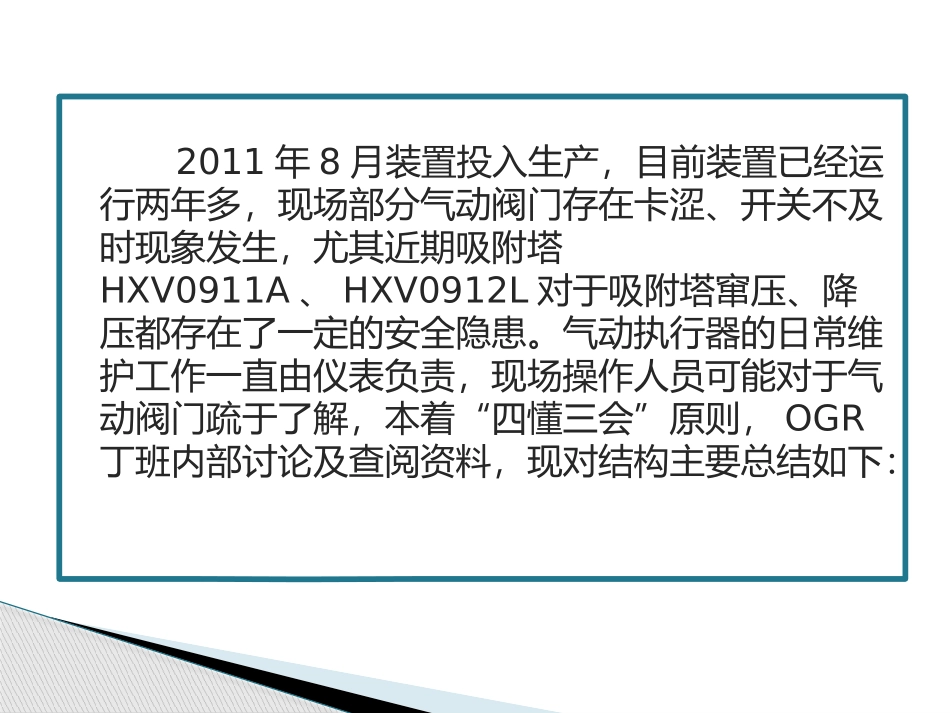

气动执行器的结构及日常维护工作五分厂OGR徐汉清2013.11.272011年8月装置投入生产，目前装置已经运行两年多，现场部分气动阀门存在卡涩、开关不及时现象发生，尤其近期吸附塔HXV0911A、HXV0912L对于吸附塔窜压、降压都存在了一定的安全隐患。气动执行器的日常维护工作一直由仪表负责，现场操作人员可能对于气动阀门疏于了解，本着“四懂三会”原则，OGR丁班内部讨论及查阅资料，现对结构主要总结如下：要点：气缸运动机构和传动机构传动轴弹簧组件附属部分单气路与双气路工作原理气开阀与气关阀常见气动执行器故障分析气缸气缸压盖调节限位螺母缸体材质多为铝合金，内表面氧化处理，质地坚硬，强度硬度高，使用寿命长运动机构和传动机构双活塞齿轮齿条式结构运动机构活塞齿条传动机构传动轴支撑环，支撑活塞和导向作用复合材料轴瓦避免活塞与缸体摩擦，增加润滑延长寿命传动轴密封O型圈传动轴轴承，减少轴的磨损和减少摩擦阻力齿轮弹簧组件对于单气路气动阀，弹簧的作用尤为明显，在气缸内侧失压的情况下能够迅速推动活塞使传动轴顺时针旋转气缸内侧附属部分：电磁阀电磁阀的作用：对气源换向或者切断气源滑柱式电磁阀结构：气动三联件：减压阀过滤器油雾器减压阀过滤器油雾器四期现场未见过过滤器及油雾器呢？？作用：利用气源将润滑油引入气缸，减少活塞的摩擦和密封O型圈四期阀门一方面材质上可能引入无润滑及密封技术，另一方面现场阀门众多增加油雾器必将增大维护人员工作量同时油气挥发影响环境。油雾器：单气路气动切断阀工作原理：AB12345标准旋转方向：传动轴顺时针旋转，阀门为关闭，逆时针旋转为打开。气源经三联器1和电磁阀从A点2进入气缸内侧，活塞向两侧位移3带动传动轴逆时针旋转，同时活塞两侧气从B孔排出4，阀门打开5.A当电磁阀切断气源停止供气时，气缸内侧气体从A点经电磁阀排气口排出，活塞两侧的弹簧推动活塞位移使传动轴顺时针转动，阀门关闭双气路气动切断阀工作原理：我是仪表气我是仪表气AB双气路切断阀阀门的开启与单气路完全相同，关闭时气源从B点进入活塞两侧仪表气与活塞两侧的弹簧共同推动活塞位移使传动轴顺时针转动，同时气缸内侧的仪表气从A点排出，阀门关闭双气路执行器的开关动作都通过气源来驱动执行单气路执行器的开关动作只有开动作是气源驱动，而关动作时弹簧复位双作用的气动执行器，断气源后不能回到预设位置（本装置现场的双气路是后改装，活塞两侧的弹簧依然存在，在事故开关时候能够动作）单作用的气动执行器，断气源后可以依靠弹簧回到预设位置单气路与双气路比较：气开阀：DCS画面显示FC,在气源发生故障时，阀门关闭，现场大部分阀门是气开式。气关阀：DCS画面显示FO,在气源发生故障时，阀门打开，目前装置只是精馏塔冷凝器回水阀门以及乙二醇出口是气关式气开阀与气关阀门比较：切记：标准阀门顺时针方向，阀门关闭，逆时针阀门打开气开阀气关阀：切记：标准阀门顺时针方向，阀门关闭，逆时针阀门打开气关阀：由于现场气关阀门较少，从仪表处询问得知，结构相同，根据客户需求可以实现气关1、活塞对调180度（图A），所以气关阀门顺时针方向，阀门打开，逆时针阀门关闭2、在图B状态下，球阀处于完全打开状态，在进气后活塞带动传动轴逆时针旋转阀门关闭，顺时针阀门打开AB常见气动执行器故障及维护保养：现场位置指示器出现开过量或关过量处理方法：在确定阀门在关闭时不存在内漏的情况下调节限位螺母调节完毕后务必将此螺母拧紧以防仪表气外漏注意事项：标准阀门顺时针是关闭状态，逆时针阀门打开。T-404J-L一组中，当K塔在加压冷却前期，HXV0912K打开状态，L塔在降压加热，HXV0912L关闭状态，K塔压力小于L塔压力，K塔压力上涨明显，内外操查看阀门一切开关正常，最终在HXV0912L现场手动再稍关半圈，K塔压力恢复案例：T-404K加压冷却T-404L降压加热0912L关0912K开FV1205关塔压上涨现场手动关闭半圈之后，K塔压力不在上涨处理方法：1、检查减压阀压力正常2、稍微调节限位螺栓11月24日，班组调整后，从各班反馈情况看，目前不存在内漏情况位置指示器显示未完全打开或者关闭，启闭缓慢气动执行器最常见的故障...
