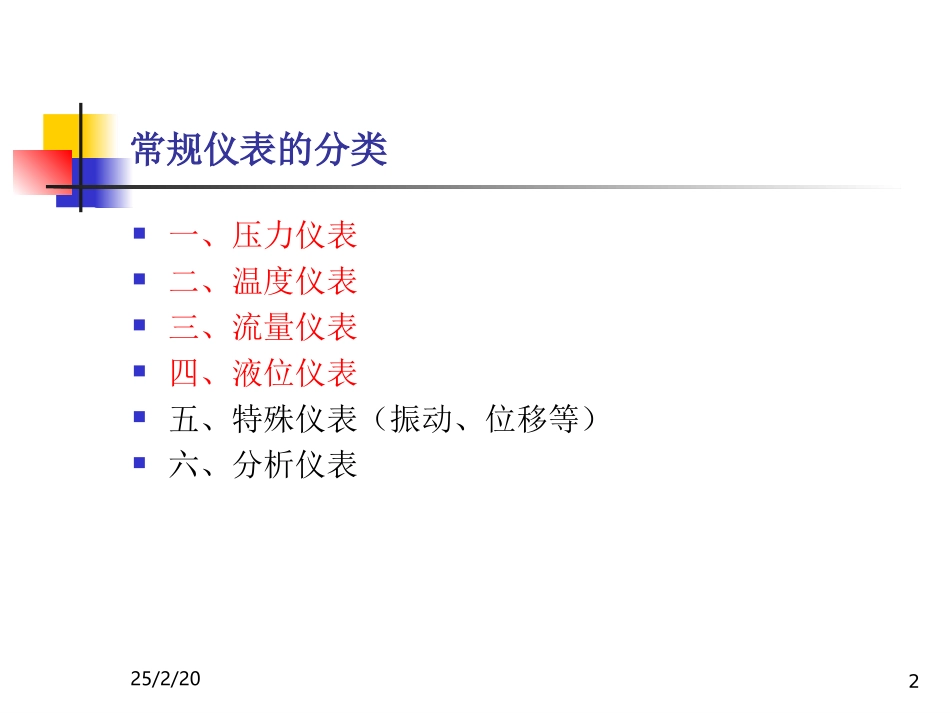

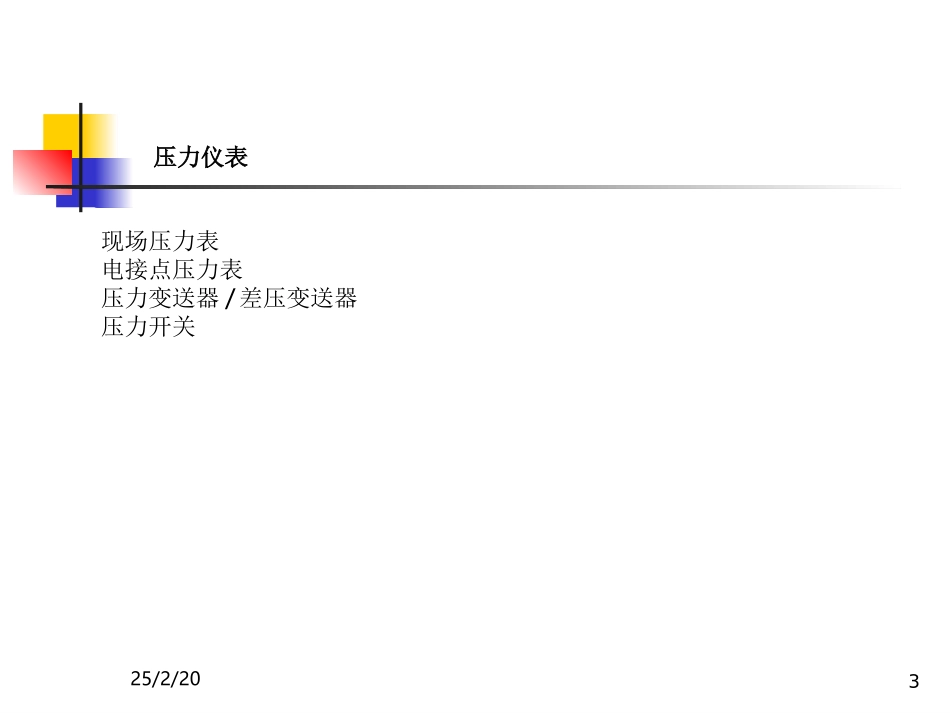

25/2/201永原胜电仪永原胜电仪常规仪表的分类一、压力仪表二、温度仪表三、流量仪表四、液位仪表五、特殊仪表（振动、位移等）六、分析仪表25/2/20225/2/203压力仪表现场压力表电接点压力表压力变送器/差压变送器压力开关25/2/204压力仪表现场压力表，从表盘直径看最常见的有60mm,100mm,150mm三种规格。从接口看最常见的有M20X1.5,1/2NPT,法兰连接（有法兰尺寸和耐压等级要求）25/2/205电接点压力表一般有双节点作为报警、或启泵的条件。压力仪表25/2/206压力仪表压力变送器最常见的分为电容式压力变送器和单晶硅压力变送器。其它还有扩撒硅压力变送器。目前主流压力变送器主流几乎都采用了智能协议。电容式压力变送器：采用结构简单、坚固耐用且极稳定的可变电容形式，可变电容由压力腔上的膜片和固定在其上的绝缘电极所组成，当感受到压力变化时，膜片要产生微微的翘曲变形，从而改变了两极的间距，采用独特的检测电路测电容的微小变化，并进行线性处理和温度补偿。传感器输出与被测压力成正比的直流电压或电流信号。精巧的结构、高性能的材料及先进的检测电路的完美结合，赋予了电容式压力变送器以很高的性能。25/2/20弹簧管压力表动作原理25/2/208差压变送器一般使用来测量阻力、液位或者与流量节流元件配套使用测量流量仪表。该类型仪表往往与三阀组或者五阀组配套使用。目前国内应用三阀组较为普遍。对于三阀组类型的仪表有一个开关投用程序。投用三阀组：开正压阀，再关平衡阀，再开负压阀；关闭三阀组：关负压阀，打开平衡阀，关正压阀。25/2/209压力仪表—压力开关压力开关1、压力开关是一种简单的（压力控制装置），当被测压力达到额定值时，压力开关可发出（警报或控制）信号。2、压力开关的工作原理是：当被测压力超过额定值时，弹性元件的自由端（产生位移），直接或经过比较后推动（开关元件），改变（开关元件）的通断状态，达到控制被测压力的目的。3.压力开关采用的弹性元件有（单圈弹簧管）、（膜片）、（膜盒）及（波纹管）等。开关元件有（磁性开关）、（水银开关）、（微动开关）等。4.压力开关的开关形式有（常开式）和（常闭式）两种。5、压力开关的调节方式有（两位式）和（三位式）两种。6.压力开关的参数可调，依实际使用压力范围调节25/2/2010温度仪表玻璃管温度计双金属温度计压力式温度计热电阻热电偶温度变送器温度开关非接触式温度计25/2/20压力检测仪表的使用仪表测量范围的确定：在使用中，为延长压力表使用寿命，避免受压元件因受力过大而损坏，在测量稳定压力时，最大工作压力不应超过测量上限值的2/3；测量脉动压力时，最大工作压力不应超过测量上限值的1/2；测量高压压力时，最大工作压力不应超过测量上限值的3/5；一般被测压力的最小值不低于仪表满量程的1/3为宜。仪表精度是根据工艺生产上允许的最大测量误差来确定的，选用的仪表越精密，测量结果就越精确、可靠，但价格也越贵，操作和维护越费事。取压点的选择（1）取压点要选在被测介质作直线流动的直管段上，不能选在拐弯、分岔、死角或其他能形成旋涡的地方。（2）测量液体介质的压力时，传压管应与介质流动方向垂直。传压管口应与工艺设备管臂平齐，不得有毛刺。（3）测量液体的压力时，取压点应在管道的下部，以免传压管内存有气体，测量气体压力时，测点应在水平管道的上部。（4）测量低于0.1MPa的压力时，所选取样点尽量减少液柱重力所引起的误差。25/2/2012这种温度表非常简单、普通。目前高精度的往往使用在仪表校验间实验室内。由于价格便宜，工厂内还有应用。玻璃管液体膨胀式温度计25/2/2013双金属温度计是利用两种膨胀系数不同的金属薄片叠焊在一起制成的测温元件，由于两种金属的热膨胀系数不同，双金属片在温度改变时，两面的热胀冷缩程度不同，因此在不同的温度下，其弯曲程度发生改变。利用这一原理，制成温度计叫双金属温度计。双金属温度计25/2/2014热电阻热电阻是中低温区最常用的一种温度检测器。它的主要特点是测量精度高，性能稳定。其中铂热是阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。热电阻测温原理：热电阻测...
