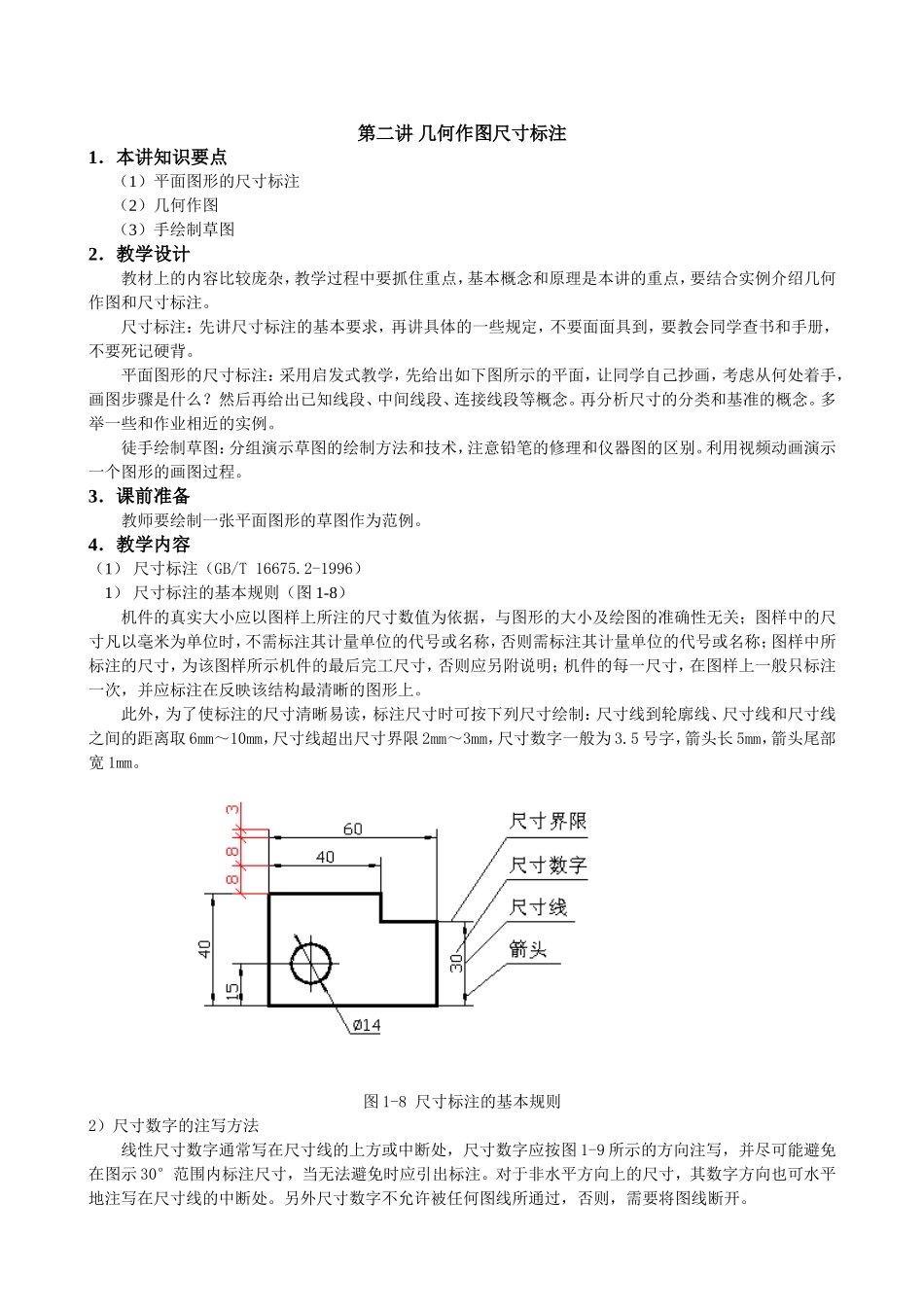

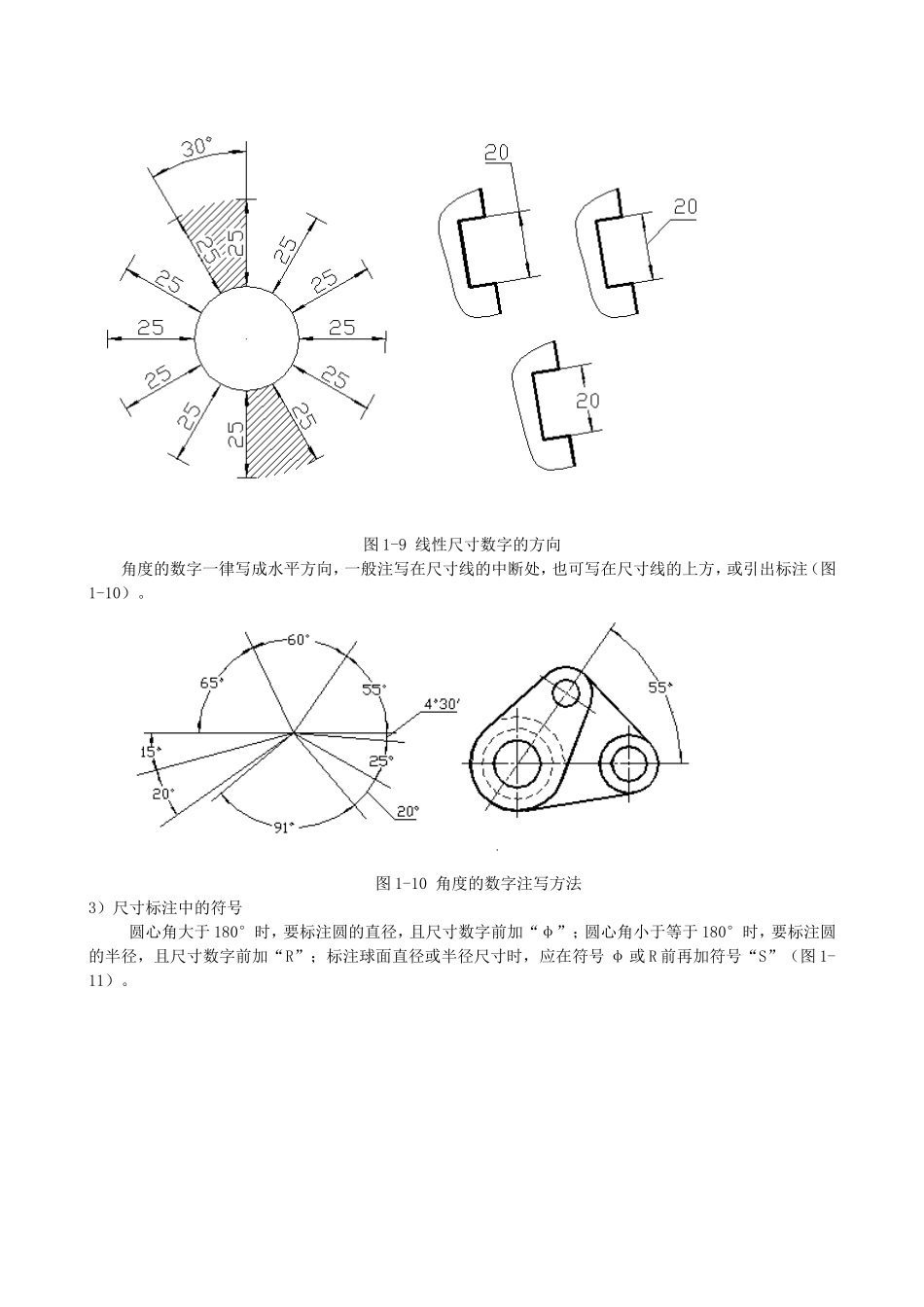

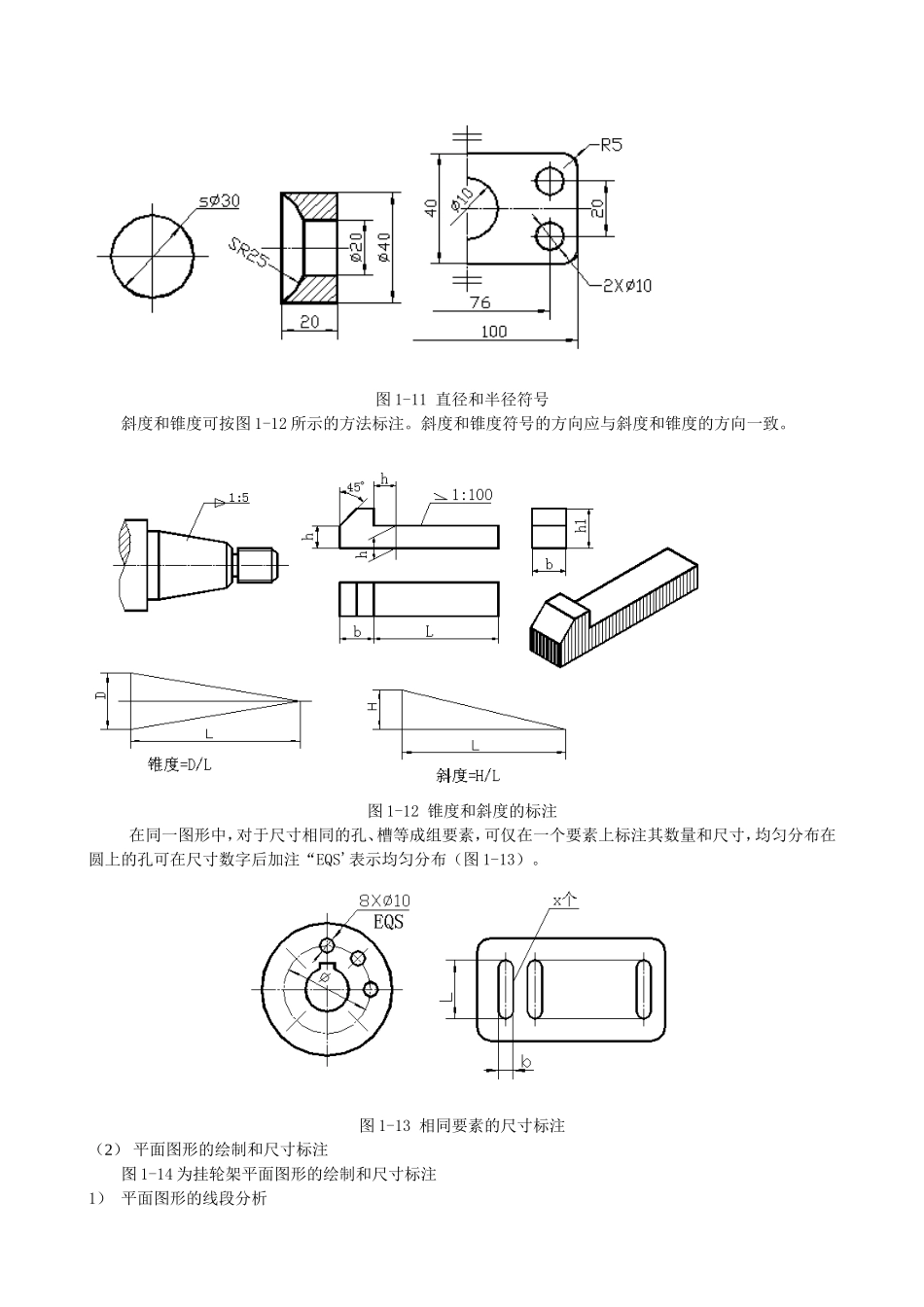

第二讲几何作图尺寸标注1．本讲知识要点（1）平面图形的尺寸标注（2）几何作图（3）手绘制草图2．教学设计教材上的内容比较庞杂，教学过程中要抓住重点，基本概念和原理是本讲的重点，要结合实例介绍几何作图和尺寸标注。尺寸标注：先讲尺寸标注的基本要求，再讲具体的一些规定，不要面面具到，要教会同学查书和手册，不要死记硬背。平面图形的尺寸标注：采用启发式教学，先给出如下图所示的平面，让同学自己抄画，考虑从何处着手，画图步骤是什么？然后再给出已知线段、中间线段、连接线段等概念。再分析尺寸的分类和基准的概念。多举一些和作业相近的实例。徒手绘制草图：分组演示草图的绘制方法和技术，注意铅笔的修理和仪器图的区别。利用视频动画演示一个图形的画图过程。3．课前准备教师要绘制一张平面图形的草图作为范例。4．教学内容（1）尺寸标注（GB/T16675.2-1996）1）尺寸标注的基本规则（图1-8）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确性无关；图样中的尺寸凡以毫米为单位时，不需标注其计量单位的代号或名称，否则需标注其计量单位的代号或名称；图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另附说明；机件的每一尺寸，在图样上一般只标注一次，并应标注在反映该结构最清晰的图形上。此外，为了使标注的尺寸清晰易读，标注尺寸时可按下列尺寸绘制：尺寸线到轮廓线、尺寸线和尺寸线之间的距离取6mm～10mm，尺寸线超出尺寸界限2mm～3mm，尺寸数字一般为3.5号字，箭头长5mm，箭头尾部宽1mm。图1-8尺寸标注的基本规则2）尺寸数字的注写方法线性尺寸数字通常写在尺寸线的上方或中断处，尺寸数字应按图1-9所示的方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时应引出标注。对于非水平方向上的尺寸，其数字方向也可水平地注写在尺寸线的中断处。另外尺寸数字不允许被任何图线所通过，否则，需要将图线断开。图1-9线性尺寸数字的方向角度的数字一律写成水平方向，一般注写在尺寸线的中断处，也可写在尺寸线的上方，或引出标注（图1-10）。图1-10角度的数字注写方法3）尺寸标注中的符号圆心角大于180°时，要标注圆的直径，且尺寸数字前加“φ”；圆心角小于等于180°时，要标注圆的半径，且尺寸数字前加“R”；标注球面直径或半径尺寸时，应在符号φ或R前再加符号“S”（图1-11）。图1-11直径和半径符号斜度和锥度可按图1-12所示的方法标注。斜度和锥度符号的方向应与斜度和锥度的方向一致。图1-12锥度和斜度的标注在同一图形中，对于尺寸相同的孔、槽等成组要素，可仅在一个要素上标注其数量和尺寸，均匀分布在圆上的孔可在尺寸数字后加注“EQS'表示均匀分布（图1-13）。图1-13相同要素的尺寸标注（2）平面图形的绘制和尺寸标注图1-14为挂轮架平面图形的绘制和尺寸标注1）平面图形的线段分析组成挂轮架平面图形的线段有的可以直接画出，如ф112、ф62等，这样的线段叫已知线段；有的线段的二个端点中只有一个端点可直接确定，而另一个端点由线段与其他线段的关系来确定，如圆弧R34、和R34相接的圆弧R142（图中R142未注出）等，这样的线段叫中间线段；有的线段二个端点都不能直接画出，要根据和线段相接的两端线段的关系来确定，如R20、R40的圆弧，两圆弧的公切线等，这样的线段叫连接线段。挂轮架的线段分析如图1-15所示。2）平面图形的尺寸分析挂轮架平面图形中的尺寸ф112、ф62等是确定图形几何元素形状大小的尺寸，叫定形尺寸；而R108、108、30º等是确定圆心位置的，叫定位尺寸；ф112的圆心和垂直中心线是108和30º等尺寸的起始位置，叫尺寸基准。挂轮架的尺寸分析如图1-16所示。标注尺寸可先注定形尺寸，再注定位尺寸。3）平面图形的画图步骤平面图形的画图步骤一般是先画定位轴线，再画已知线段，接着画中间线段，最后画连接线段，画连接线段时要精确求出线段的端点和半径。挂轮架的画图步骤如图1-17所示。图1-15挂轮架线段分析图1-16挂轮架尺寸分析图1-17挂轮架画图步骤教学大纲第八章组合体学时1.组合体的形成方式及形体分析42.组合体画法43.组合体尺寸标注44.组合体的读图方法4教学目的和要求...
