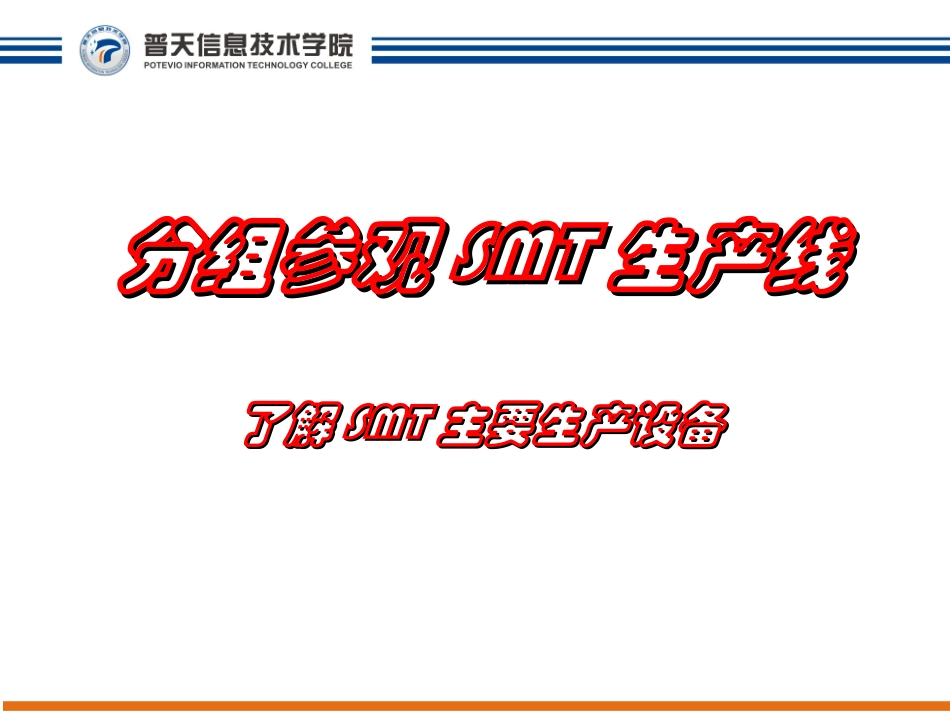

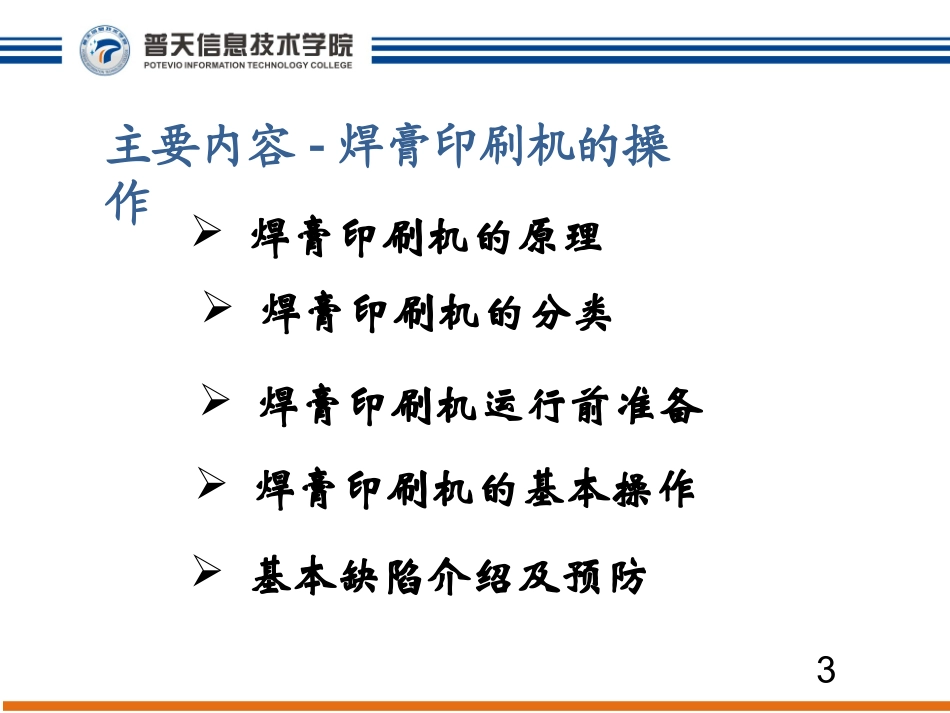

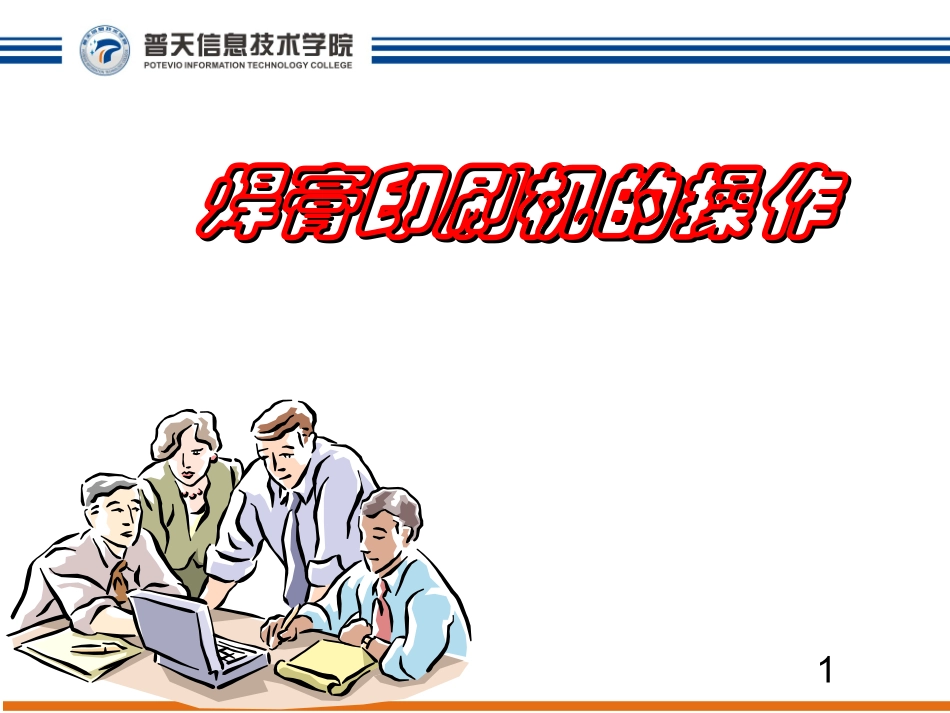

焊膏印刷机的操作焊膏印刷机的操作1分组参观分组参观SMTSMT生产线生产线了解了解SMTSMT主要生产设备主要生产设备焊膏印刷机的分类主要内容-焊膏印刷机的操作焊膏印刷机运行前准备焊膏印刷机的基本操作3基本缺陷介绍及预防焊膏印刷机的原理焊膏印刷技术是采用已经制好的网板，用一定的方法使网板和印刷机直接接触，并使焊膏在网板上均匀流动，注入网孔。当网板离开印刷板时，焊膏就以网孔图形的形状从网孔脱落到印制板相应的焊盘图形上，从而完成了焊膏在印制板上的印刷。印刷机将焊膏印在PCB焊盘上，采用非接触式的丝网印刷和接触式的模板漏印，SMT一般采用模板漏印，习惯上也称为丝网印刷。掌握SMT焊膏印刷工艺焊膏和贴片胶都是触变流体，具有粘性。当刮刀以一定速度和角度向前移动时，对焊膏产生一定的压力，推动焊膏在刮板前滚动，产生将焊膏注入网孔或漏孔所需的压力，焊膏的粘性摩擦力使焊膏在刮板与网板交接处产生切变，切变力使焊膏的粘性下降，使焊膏顺利地注入网孔或漏孔。6刮板焊膏模板焊膏在刮板前滚动前进产生将焊膏注入漏孔的压力切变力使焊膏注入漏孔焊膏释放（脱模）PCB焊膏在刮板前滚动，才能产生将焊膏注入开口的压力焊膏在刮板前滚动，才能产生将焊膏注入开口的压力印刷时焊膏填充模板开口的情况脱模焊膏滚动焊膏焊膏刮板与刮刀移动方向垂直的模板开口，因刮刀通过的时间短，焊膏难以被填入，常造成焊膏量不足。因此，为了使与刮刀移动方向为了使与刮刀移动方向垂直与平行的模板开口的焊膏量相等，应垂直与平行的模板开口的焊膏量相等，应加大垂直方向的模板开口尺加大垂直方向的模板开口尺寸寸。。模板开口长度方向与刮刀移动方向垂直模板开口长度方向与刮刀移动方向平行平行垂直ScreenPrinter基本要素Solder(又称锡膏）经验公式：三球定律(P81)至少有三个最大直径的锡珠能垂直排在模板的厚度方向上至少有三个最大直径的锡珠能水平排在模板的最小孔的宽度方向上11PCB参数选择要求①尺寸准确，稳定。整个PCB应平整，不能翘曲。②设计上完全配合钢网模板。③焊盘和模板有良好的接触，阻焊层不能高于焊盘④阻焊层和油印不影响焊盘。⑤PCB布局需要居中。⑥MARK点的尺寸、平面度及亮度需要稳定，识别程度好。12基准标志（Mark）点的选取13Mark点的优选形状为直径为1mm(±0.2mm)的实心圆形、三角形、菱形，材料为裸铜，为了保证印刷设备和贴片设备的识别效果，MARK点空旷区应无其它走线、丝印、焊盘。MARK摆放位置？Mark点布置要求：数量？放置位置？对称放置？为什么？PCB板每个表贴面至少有一对MARK点位于PCB板的对角线方向上，相对距离尽可能远。不良Mark点在印刷机的钢网和PCB上均需设置Mark点，只有钢网和PCB上Mark点准确对位，才能在PCB上正确印刷焊膏。基准标志（Mark）点对位20印刷基本操作流程2122焊膏的保管和印刷前准备工作运行前准备项目【焊料准备】取料-回温-搅拌合格-待用【钢网准备】选择钢网并检查尺寸是否符合设备要求【印刷机准备】编制机台印刷程序【其他准备】网板擦拭纸、焊膏添加工具等232425判断锡膏具有正确粘度一种经济和实用的方法：搅拌锡膏30s，挑起一些高出容器约10cm，锡膏自行下滴，若开始时像稠糖浆一样滑落，然后分段断裂落下到容器内为良好。反之粘度较差。2627焊膏印刷机的操作印刷机机台介绍印刷机开机操作印刷机基本运行操作印刷机关机操作28手动印刷机采用机械定位，手动对正钢网和PCB焊盘的位置，手动移动刮板。特点是：印刷质量较差，且对操作人员要求较高。适合印刷质量要求不高的小批量生产。半自动印刷机采用机械定位，手动对正钢网和PCB焊盘的位置，刮板的速度和压力可以设定。特点是：印刷质量比手动印刷机高，且对操作人员要求不高。适合小投资批量生产。全自动印刷机采用机械定位和光学识别校正系统，自动对正钢网和PCB焊盘的位置，刮板的速度和压力可以设定。特点是：印刷质量最好，操作容易，一次投入较高。32工作指示灯操作控制系统印刷工作区域急停按钮电源/气源装置进料口33气压阀气压表：0.5MPa气压过滤装置①运输系统②网板定位系统③PCB定位系统④视觉系统⑤刮板系统⑥自动网板清洗装...
