钢结构冬季施工方案(四川地区)VIP免费

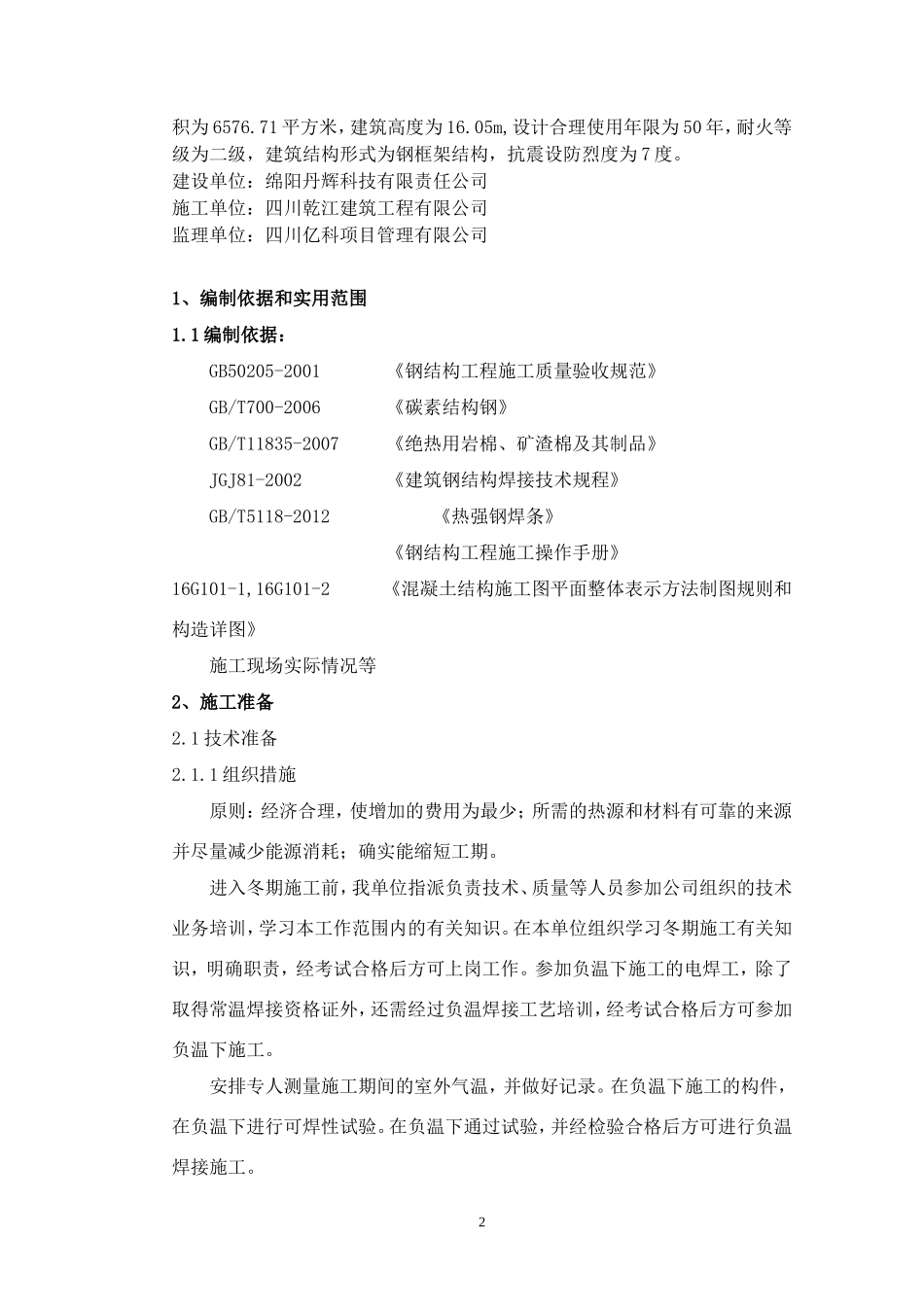

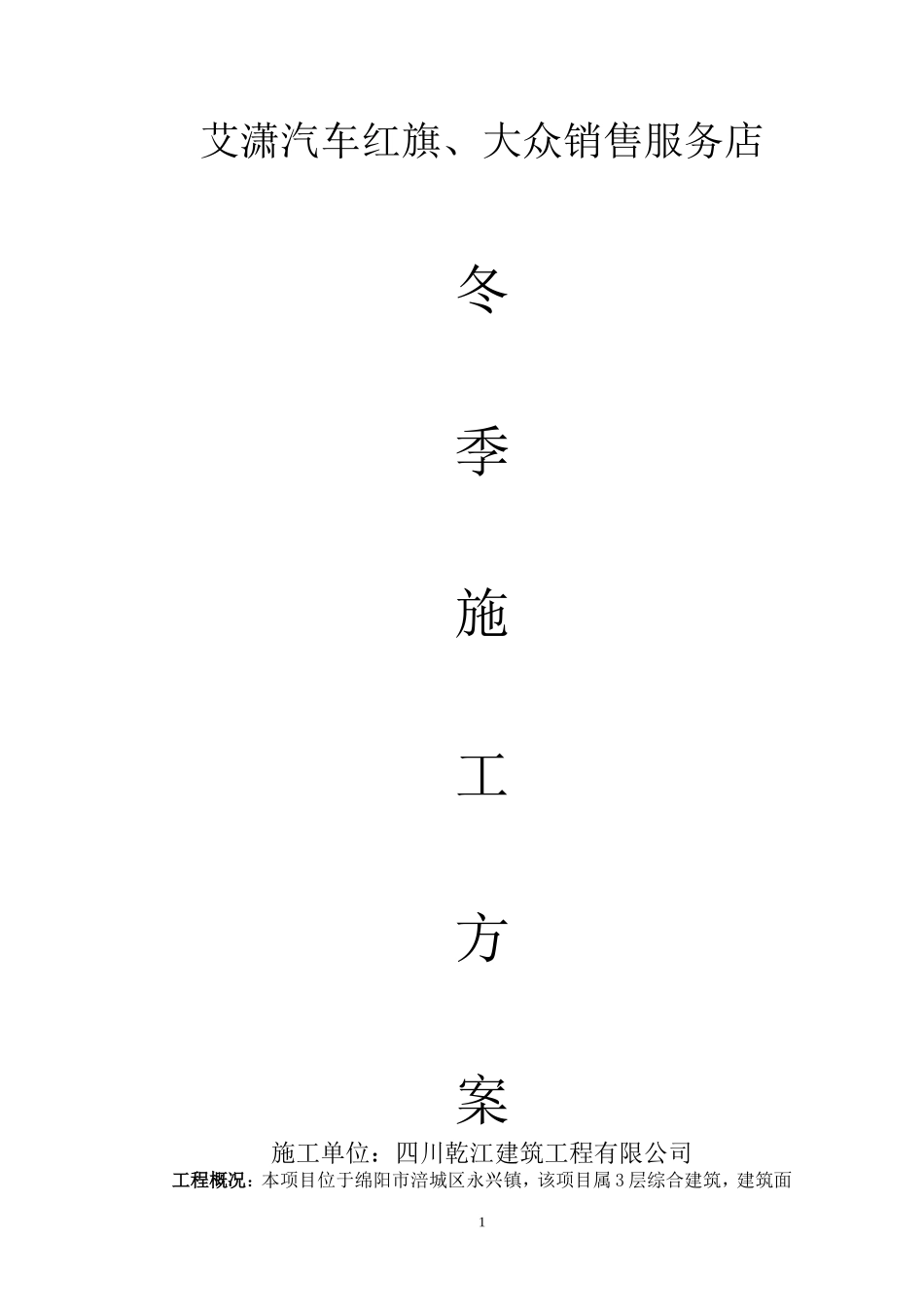

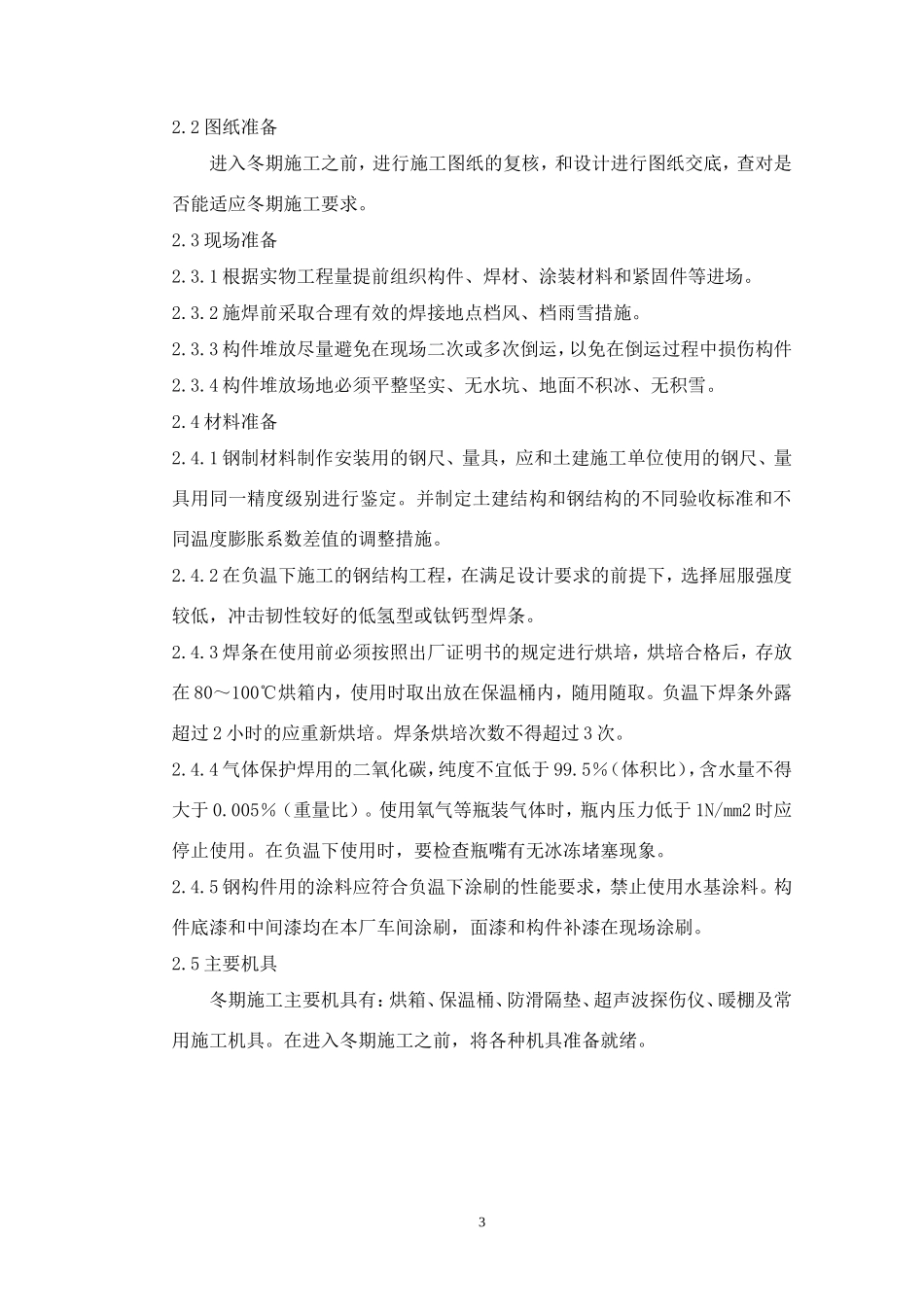

艾潇汽车红旗、大众销售服务店冬季施工方案施工单位：四川乾江建筑工程有限公司工程概况：本项目位于绵阳市涪城区永兴镇，该项目属3层综合建筑，建筑面1积为6576.71平方米，建筑高度为16.05m,设计合理使用年限为50年，耐火等级为二级，建筑结构形式为钢框架结构，抗震设防烈度为7度。建设单位：绵阳丹辉科技有限责任公司施工单位：四川乾江建筑工程有限公司监理单位：四川亿科项目管理有限公司1、编制依据和实用范围1.1编制依据：GB50205-2001《钢结构工程施工质量验收规范》GB/T700-2006《碳素结构钢》GB/T11835-2007《绝热用岩棉、矿渣棉及其制品》JGJ81-2002《建筑钢结构焊接技术规程》GB/T5118-2012《热强钢焊条》《钢结构工程施工操作手册》16G101-1,16G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图》施工现场实际情况等2、施工准备2.1技术准备2.1.1组织措施原则：经济合理，使增加的费用为最少；所需的热源和材料有可靠的来源并尽量减少能源消耗；确实能缩短工期。进入冬期施工前，我单位指派负责技术、质量等人员参加公司组织的技术业务培训，学习本工作范围内的有关知识。在本单位组织学习冬期施工有关知识，明确职责，经考试合格后方可上岗工作。参加负温下施工的电焊工，除了取得常温焊接资格证外，还需经过负温焊接工艺培训，经考试合格后方可参加负温下施工。安排专人测量施工期间的室外气温，并做好记录。在负温下施工的构件，在负温下进行可焊性试验。在负温下通过试验，并经检验合格后方可进行负温焊接施工。22.2图纸准备进入冬期施工之前，进行施工图纸的复核，和设计进行图纸交底，查对是否能适应冬期施工要求。2.3现场准备2.3.1根据实物工程量提前组织构件、焊材、涂装材料和紧固件等进场。2.3.2施焊前采取合理有效的焊接地点档风、档雨雪措施。2.3.3构件堆放尽量避免在现场二次或多次倒运，以免在倒运过程中损伤构件2.3.4构件堆放场地必须平整坚实、无水坑、地面不积冰、无积雪。2.4材料准备2.4.1钢制材料制作安装用的钢尺、量具，应和土建施工单位使用的钢尺、量具用同一精度级别进行鉴定。并制定土建结构和钢结构的不同验收标准和不同温度膨胀系数差值的调整措施。2.4.2在负温下施工的钢结构工程，在满足设计要求的前提下，选择屈服强度较低，冲击韧性较好的低氢型或钛钙型焊条。2.4.3焊条在使用前必须按照出厂证明书的规定进行烘培，烘培合格后，存放在80～100℃烘箱内，使用时取出放在保温桶内，随用随取。负温下焊条外露超过2小时的应重新烘培。焊条烘培次数不得超过3次。2.4.4气体保护焊用的二氧化碳，纯度不宜低于99.5％（体积比），含水量不得大于0.005％（重量比）。使用氧气等瓶装气体时，瓶内压力低于1N/mm2时应停止使用。在负温下使用时，要检查瓶嘴有无冰冻堵塞现象。2.4.5钢构件用的涂料应符合负温下涂刷的性能要求，禁止使用水基涂料。构件底漆和中间漆均在本厂车间涂刷，面漆和构件补漆在现场涂刷。2.5主要机具冬期施工主要机具有：烘箱、保温桶、防滑隔垫、超声波探伤仪、暖棚及常用施工机具。在进入冬期施工之前，将各种机具准备就绪。33、钢结构的负温焊接3.1根据本单位在施工程特点，都存在现场焊接组装拼接的情况。在冬期施工中，由于气温低，工人操作有一定的困难，钢材焊后降温速度较快，稍有不当易造成质量事故。所以应严格遵守负温焊接的规范及规定，并认真执行本方案中的各项规定。3.2焊前预热冬期负温焊接时，钢材是处于负温条件，由于气温低，焊接时为了避免钢材的剧热而影响焊接质量，应进行焊前预热。预热方法主要有采用氧乙炔焰烘烤和其他电热红外线法烘烤。（见表格）3.3起弧和熄弧在负温条件下进行焊接操作时，起弧和熄弧极易产生焊接缺陷而留隐患，所以在焊接时在焊缝两端设置起弧板和熄弧板。负温下焊接钢材预热温度钢材厚度（mm）工作地点温度（℃）预热温度（℃）低碳钢构件30以下-30以下3630～50-30～-103650～70-30～03670以上任何温度100低碳钢管构件16以下-30以下3616～30-30～203630～40-20～-103640～50-10～03650以上任何温度10016Mn16Mnq15MnV15MnVq10以下-26以下3610～16-26～-103616～24-10～-5...
