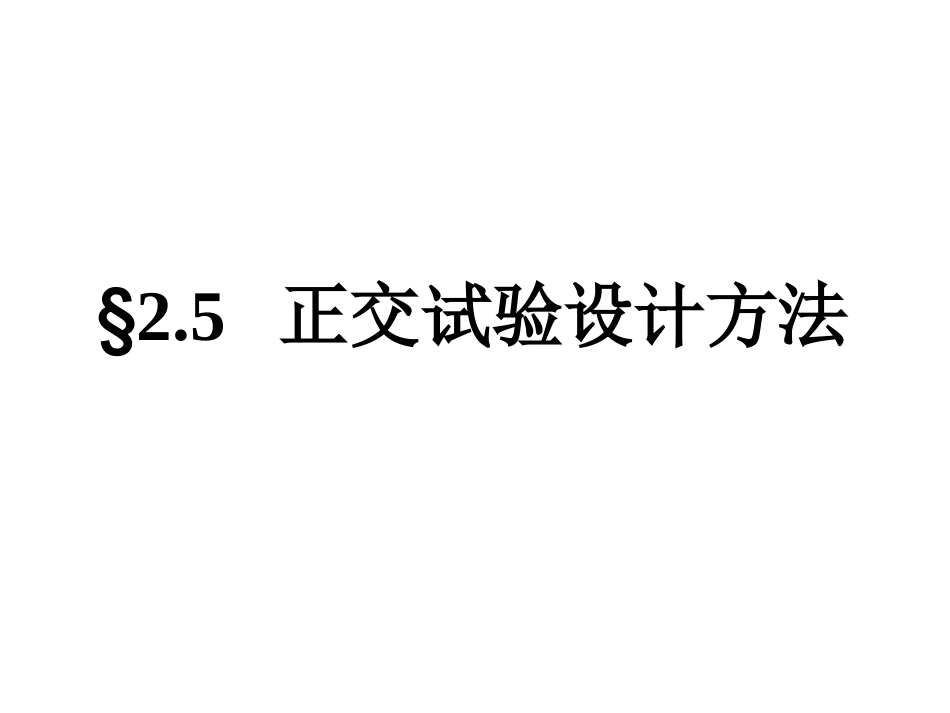

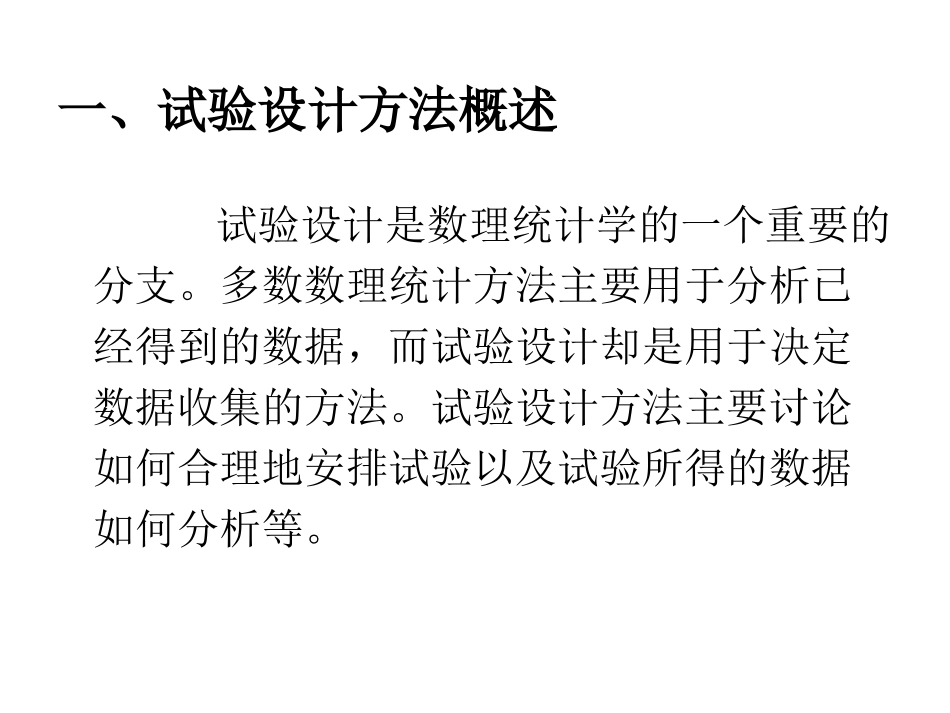

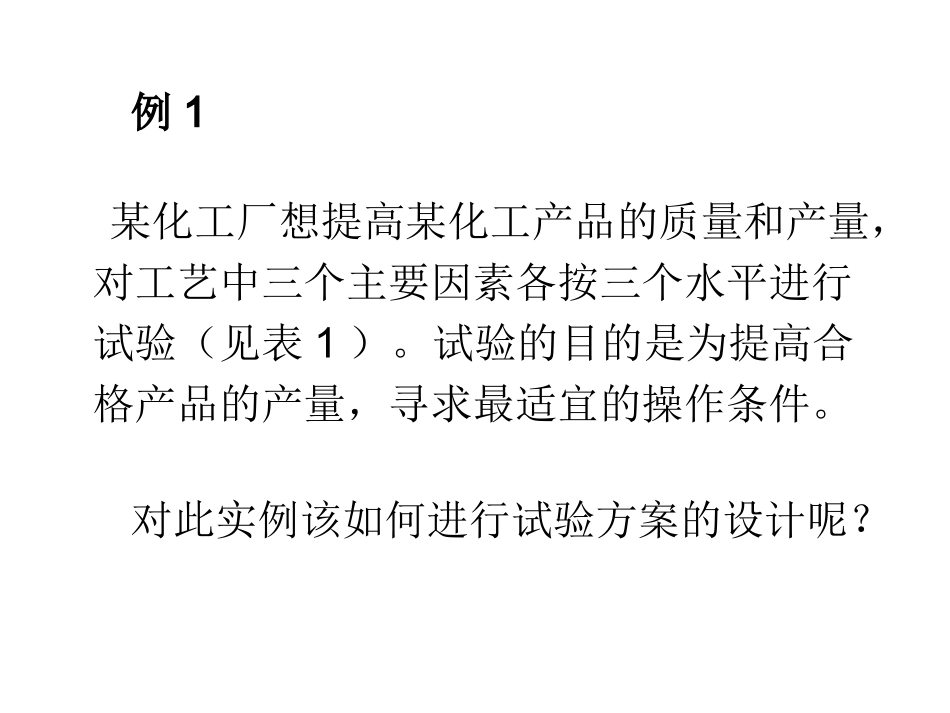

§2.5正交试验设计方法一、试验设计方法概述试验设计是数理统计学的一个重要的分支。多数数理统计方法主要用于分析已经得到的数据，而试验设计却是用于决定数据收集的方法。试验设计方法主要讨论如何合理地安排试验以及试验所得的数据如何分析等。例1某化工厂想提高某化工产品的质量和产量，对工艺中三个主要因素各按三个水平进行试验（见表1）。试验的目的是为提高合格产品的产量，寻求最适宜的操作条件。对此实例该如何进行试验方案的设计呢？水平因素温度℃压力Pa加碱量kg符号Tpm123T1(80)T2(100)T3(120)p1(5.0)p2(6.0)p3(7.0)m1(2.0)m2(2.5)m3(3.0)表1因素水平很容易想到的是全面搭配法方案（如图1所示）：图1全面搭配法方案此方案数据点分布的均匀性极好，因素和水平的搭配十分全面，唯一的缺点是实验次数多达33＝27次（指数3代表3个因素，底数3代表每因素有3个水平）。因素、水平数愈多，则实验次数就愈多，例如，做一个6因素3水平的试验，就需36＝729次实验，显然难以做到。那么采用简单比较法方案又如何呢？先固定T1和p1，只改变m，观察因素m不同水平的影响，做了如图2（1）所示的三次实验，发现m＝m2时的实验效果最好（好的用□表示），合格产品的产量最高，因此认为在后面的实验中因素m应取m2水平。图2简单比较法方案固定T1和m2，改变p的三次实验如图2（2）所示，发现p＝p３时的实验效果最好，因此认为因素p应取p３水平。固定p３和m2，改变T的三次实验如图2（3）所示，发现因素T宜取T2水平。因此可以引出结论：为提高合格产品的产量，最适宜的操作条件为T2p３m2。与全面搭配法方案相比，简单比较法方案的优点是实验的次数少，只需做9次实验。但必须指出，简单比较法方案的试验结果是不可靠的。需要寻找一种合适的试验设计方法。因为：因为：①在改变m值（或p值，或T值）的三次实验中，说m2（或p３或T2）水平最好是有条件的。在T≠T１，p≠p１时，m2水平不是最好的可能性是有的。②在改变m的三次实验中，固定T＝T２，p＝p３应该说也是可以的，是随意的，故在此方案中数据点的分布的均匀性是毫无保障的。③用这种方法比较条件好坏时，只是对单个的试验数据进行数值上的简单比较，不能排除必然存在的试验数据误差的干扰。试验设计方法常用的术语定义如下：试验指标：指作为试验研究过程的因变量，常为试验结果特征的量（如得率、纯度等）。例1的试验指标为合格产品的产量。因素：指作试验研究过程的自变量，常常是造成试验指标按某种规律发生变化的那些原因。如例1的温度、压力、碱的用量。水平：指试验中因素所处的具体状态或情况，又称为等级。如例1的温度有3个水平。温度用T表示，下标1、2、3表示因素的不同水平，分别记为T1、T2、T3。二、正交试验设计方法的优点和特点用正交表安排多因素试验的方法，称为正交试验设计法。其优点为：①完成试验要求所需的实验次数少。②数据点的分布很均匀。③可用相应的极差分析方法、方差分析方法、回归分析方法等对试验结果进行分析，引出许多有价值的结论。运用正交试验设计方法，不仅兼有上述两个方案的优点，而且实验次数少，数据点分布均匀，结论的可靠性较好。正交试验设计方法是用正交表来安排试验的。对于例1适用的正交表是L9（34），其试验安排见表2。表2试验安排表试验号列号1234因素温度℃压力Pa加碱量kg符号Tpm1234567891（T1）1（T1）1（T1）2（T2）2（T2）2（T2）3（T3）3（T3）3（T3）1（p1）2（p2）3（p3）1（p1）2（p2）3（p3）1（p1）2（p2）3（p3）1（m1）2（m2）3（m3）2（m2）3（m3）1（m1）3（m3）1（m1）2（m2）123312231所有的正交表与L9（34）正交表一样，都具有以下两个特点：（1）在每一列中，各个不同的数字出现的次数相同。在表L9（34）中，每一列有三个水平，水平1、2、3都是各出现3次。（2）表中任意两列并列在一起形成若干个数字对，不同数字对出现的次数也都相同。在表L9（34）中，任意两列并列在一起形成的数字对共有9个：（1,1），（1,2），（1,3），（2,1），（2,2），（2,3），（3,1），（3,2），（3,3），每一个数字对各出现一次。这两个特点称为正交性。正是由于正交...
