建筑弱电工程量计算VIP免费

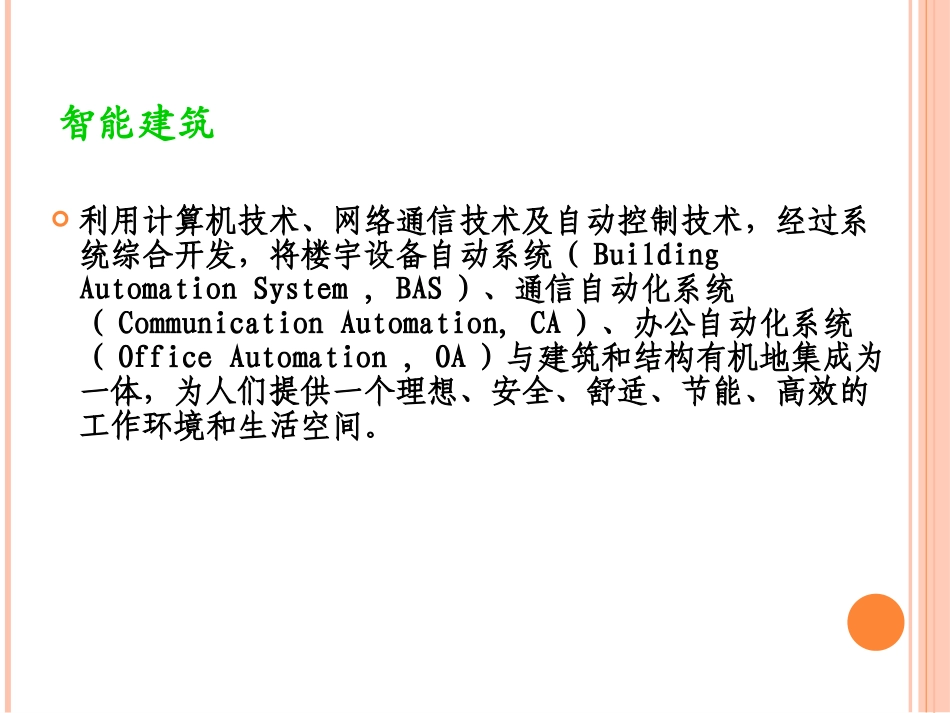

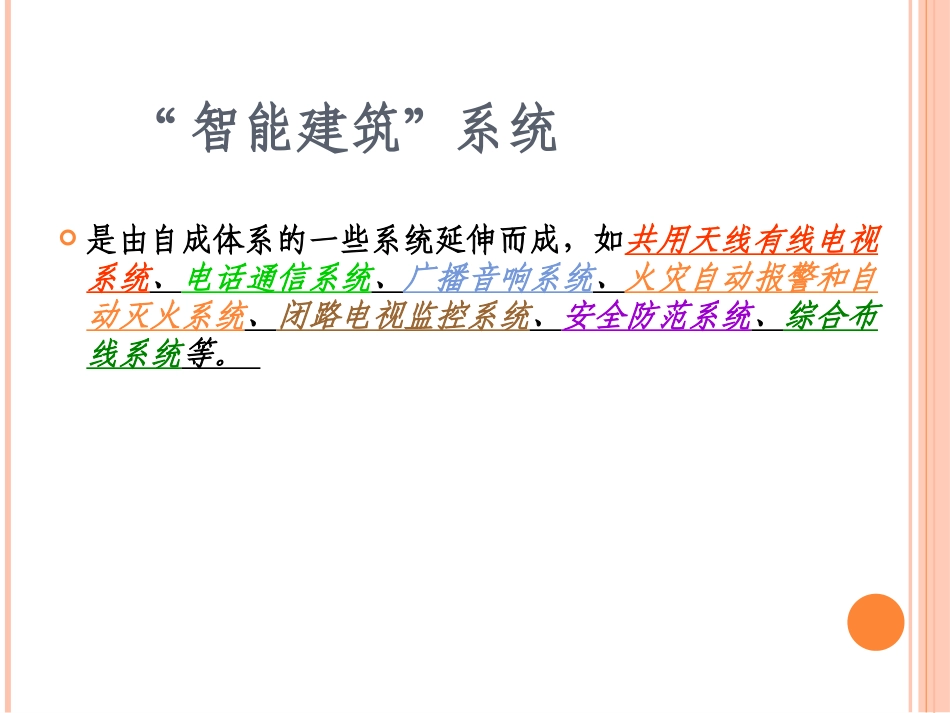

建筑弱电安装工程量计算智能建筑利用计算机技术、网络通信技术及自动控制技术，经过系统综合开发，将楼宇设备自动系统（BuildingAutomationSystem,BAS)、通信自动化系统（CommunicationAutomation,CA）、办公自动化系统（OfficeAutomation,OA）与建筑和结构有机地集成为一体，为人们提供一个理想、安全、舒适、节能、高效的工作环境和生活空间。“智能建筑”系统是由自成体系的一些系统延伸而成，如共用天线有线电视系统、电话通信系统、广播音响系统、火灾自动报警和自动灭火系统、闭路电视监控系统、安全防范系统、综合布线系统等。共用天线电视系统(CATV)工程量计算“COMMUNITYANTENNATELEVISION”该系统是用一组室外天线，通过电缆分配网络将许多用户电视接收机连接起来，传输电视声响、图像的系统，称为共用天线系统，简称为CATV系统，也称开路系统。CCTV系统而把能播送自办节目或传递各种声响、图像的系统称为闭路电视系统，简称CCTV系统。在CATV前端加一些设备，如录放像机、录音机、调制器等，就可具备CCTV系统的功能。1)天线架设工程计算天线有VHF,UHF室外天线。①CATV天线按频道分档（1-5,6-7,8-12）架设，按“套”计量。天线架设工作内容：开箱检查、清洁、搬运、安装固定、调试试通。天线主要材料包括：天线、天线底座、天经支撑杆、拉线、避雷装置。天线架设用安装定额第十三篇《建筑智能化系统设备安装工程》相应子目。②卫星直播接收抛物面天线安装，按天线直径分档，以安装高度和安装位置（楼房上和铁塔上、水泥基础上）不同，分别以“副”计量。抛物面天线安装工作包括：天线和天线势设场内搬运，安装及吊装，安装就位，调正方位和俯仰角，补漆，吊装设备的安装与拆除。每一副抛物面天线主要材料包括：天线架底座1套；底座与天线自带架加固件1套；地面座与地面槽钢加固体1套。抛物面天线安装，可用安装定额第十三篇相应子目。抛物面天线调试，按“副”计量。(2)天线放大器（盒）安装天线放大都（盒）以“个”计量，型号如FR、FT、TXF、GTF等。(3)天线滤波器安装以“个”计量，型号如JZLL,JZLZ-FM,JZLJ等。(4)天线混合器安装以“个”计量，型号如HH-2K,CHH,GH等。(5)电源盒安装电源盒安装以“个”计量。电源插座安装，以“个”计量。计算方法与定额应用同照明线路附件安装。上述天线放大器、滤波器、混合器、电源盒安装，均用安装定额第十三篇《建筑智能化系统设备安装工程》相应子目。2)CATV系统同轴电缆网安装(1)线路分配器安装按二分配器、四分配器分档，以“个”计量。型号如FP,CP,GP,SP,P等。(2)线路分支器安装以“个”计量。型号如FZ,CZ,GZ,GE,Z,CC等。(3)用户终端盒安装以“个”计量。型号如GD、YH,CYH,YZ等。上述分配器、分支器、用户终端盒安装，无论明装或暗装，均用定额第十三篇《建筑智能化系统设备安装工程》相应子目。暗装时应计算暗盒安装，计算方法与照明线路相同。（4）用户共用器安装以“个”计量。用户共用器（控制器）是CATV系统前端设备，由高、低频衰减器各1个，高、低频放大器各1个，稳压电源1个，混合器1个，四分配器1个等组成，装在一个箱中或柜中，安装与使用均较方便。型号有DGX-G,ZDQ等型。用户共用器安装分明装与暗装，均用第十三篇定额相应子目。暗装时应计算一个接线箱安装，计算方法与照明线路相同。若用户共用器由施工现场加工时，计算方法是：①箱内各元件计算一次安装；②算箱体制作；③算箱体安装；④算箱内配线（同轴电缆）。5）同轴电缆敷设CATV系统常用实芯（或绞芯）聚乙烯绝缘射频电缆，型号有SYC-50,SYV-70,SYV-75,SBYFV-75等系列。①同轴电缆敷设安装，以“m”计量。同轴电缆延长米工程量的计算方法不论明敷、穿管暗敷与照明或动力线路线延长米计算方法相同。②同轴电缆头制作，以’‘个”计量。用第十篇子目。③同轴电缆在走道、线道、槽道内敷设安装可应用定额第十三篇第一章有关子目。④同轴电缆穿管敷设安装时，线管敷设、管内穿线，应用第十三篇定额也可用定额第二篇配管、配线工程的相应子目。⑤同轴电缆在钢索上敷设安装时，工程量计算、立项与定额套用；与照明线路在钢索上...
