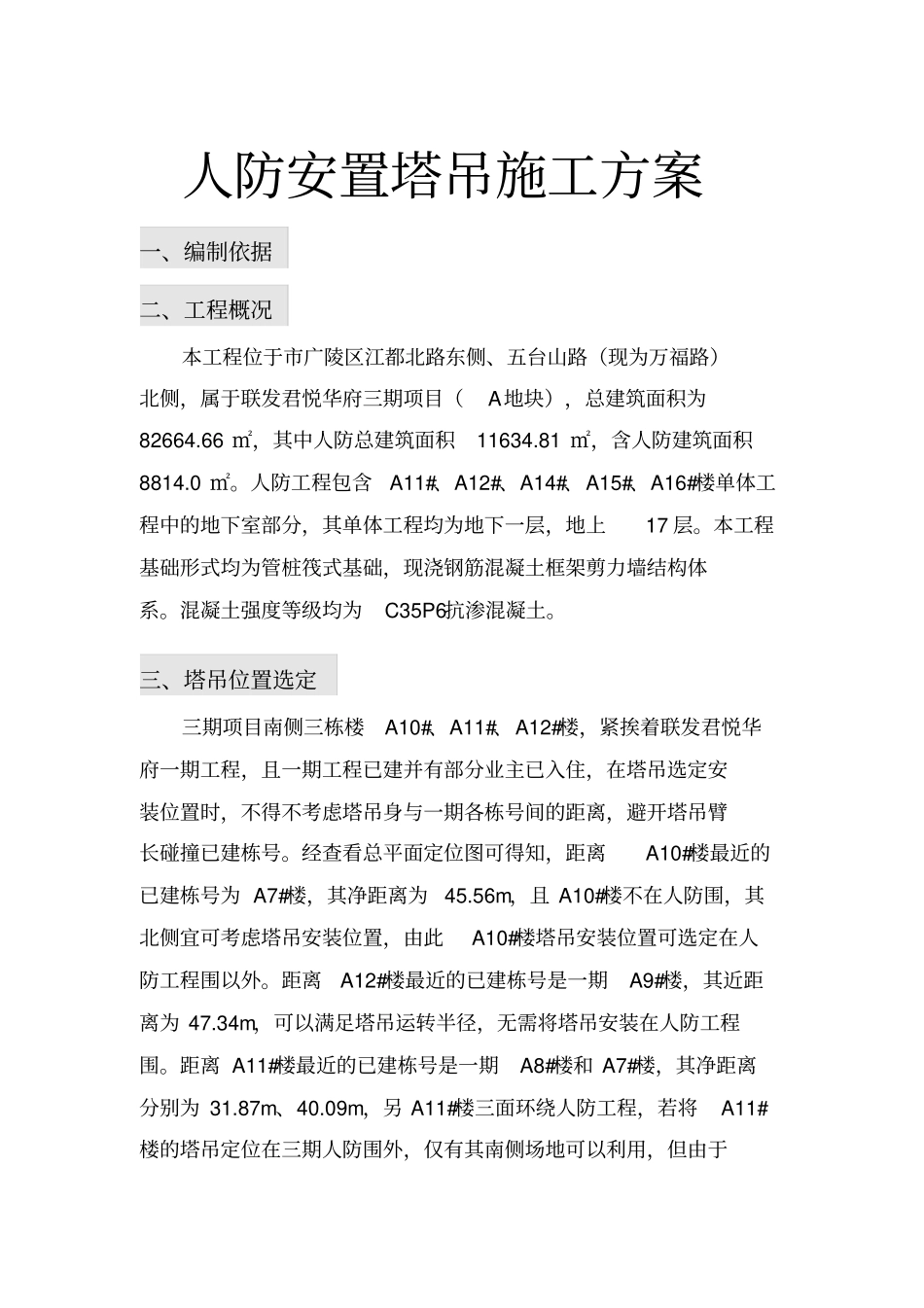

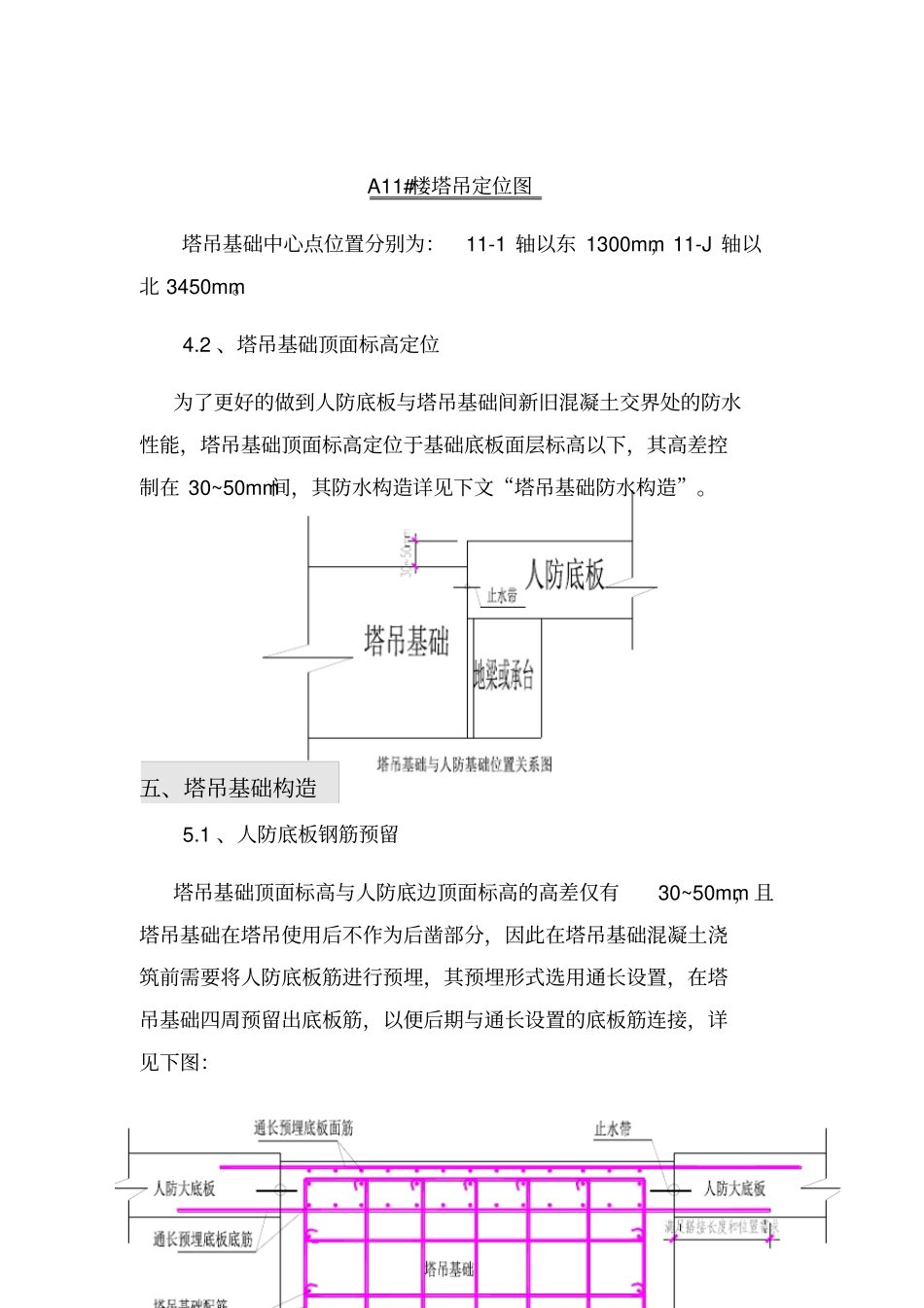

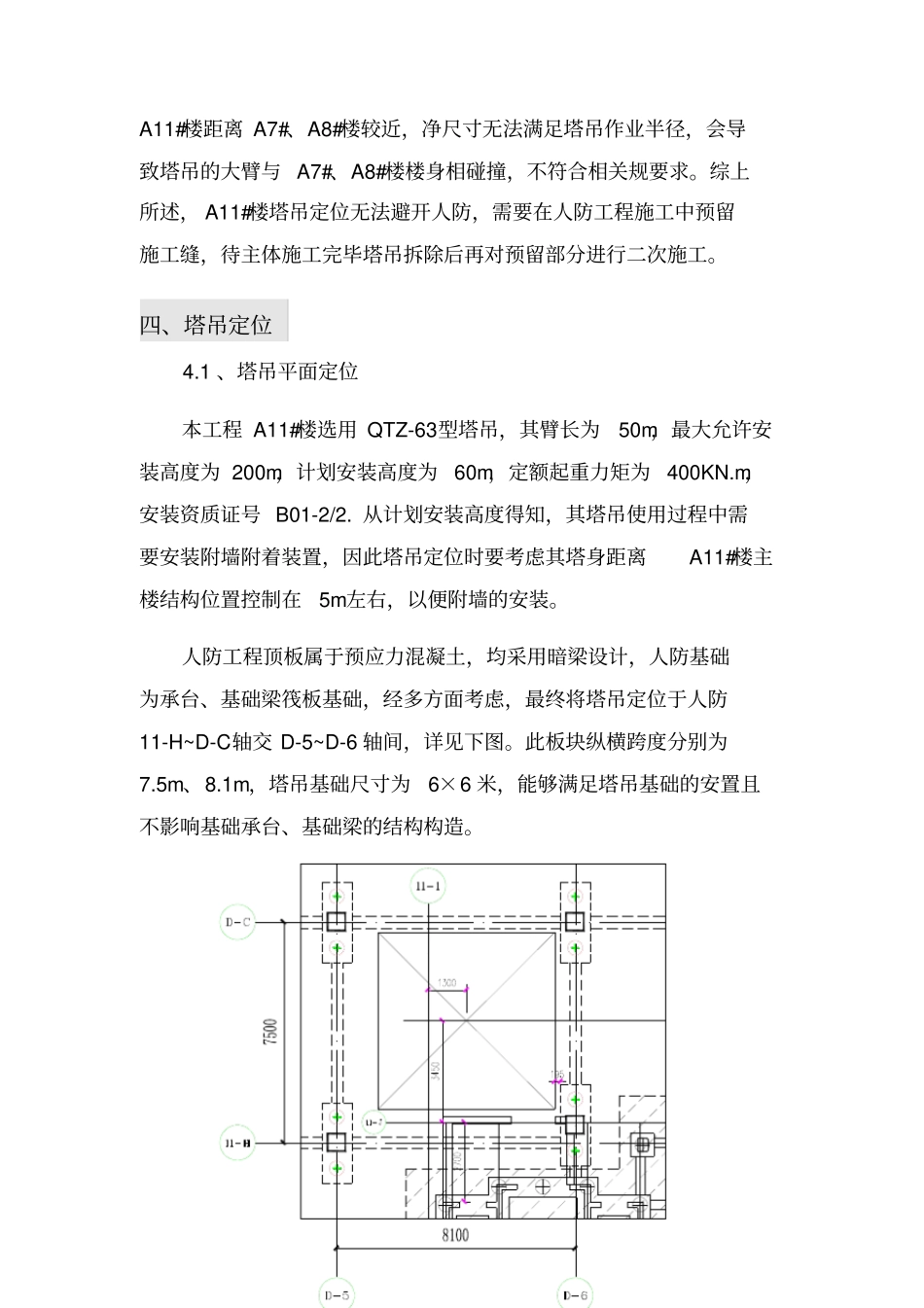

人防安置塔吊施工方案一、编制依据二、工程概况本工程位于市广陵区江都北路东侧、五台山路（现为万福路）北侧，属于联发君悦华府三期项目（A地块），总建筑面积为82664.66㎡，其中人防总建筑面积11634.81㎡，含人防建筑面积8814.0㎡。人防工程包含A11#、A12#、A14#、A15#、A16#楼单体工程中的地下室部分，其单体工程均为地下一层，地上17层。本工程基础形式均为管桩筏式基础，现浇钢筋混凝土框架剪力墙结构体系。混凝土强度等级均为C35P6抗渗混凝土。三、塔吊位置选定三期项目南侧三栋楼A10#、A11#、A12#楼，紧挨着联发君悦华府一期工程，且一期工程已建并有部分业主已入住，在塔吊选定安装位置时，不得不考虑塔吊身与一期各栋号间的距离，避开塔吊臂长碰撞已建栋号。经查看总平面定位图可得知，距离A10#楼最近的已建栋号为A7#楼，其净距离为45.56m，且A10#楼不在人防围，其北侧宜可考虑塔吊安装位置，由此A10#楼塔吊安装位置可选定在人防工程围以外。距离A12#楼最近的已建栋号是一期A9#楼，其近距离为47.34m，可以满足塔吊运转半径，无需将塔吊安装在人防工程围。距离A11#楼最近的已建栋号是一期A8#楼和A7#楼，其净距离分别为31.87m、40.09m，另A11#楼三面环绕人防工程，若将A11#楼的塔吊定位在三期人防围外，仅有其南侧场地可以利用，但由于A11#楼距离A7#、A8#楼较近，净尺寸无法满足塔吊作业半径，会导致塔吊的大臂与A7#、A8#楼楼身相碰撞，不符合相关规要求。综上所述，A11#楼塔吊定位无法避开人防，需要在人防工程施工中预留施工缝，待主体施工完毕塔吊拆除后再对预留部分进行二次施工。四、塔吊定位4.1、塔吊平面定位本工程A11#楼选用QTZ-63型塔吊，其臂长为50m，最大允许安装高度为200m，计划安装高度为60m，定额起重力矩为400KN.m，安装资质证号B01-2/2.从计划安装高度得知，其塔吊使用过程中需要安装附墙附着装置，因此塔吊定位时要考虑其塔身距离A11#楼主楼结构位置控制在5m左右，以便附墙的安装。人防工程顶板属于预应力混凝土，均采用暗梁设计，人防基础为承台、基础梁筏板基础，经多方面考虑，最终将塔吊定位于人防11-H~D-C轴交D-5~D-6轴间，详见下图。此板块纵横跨度分别为7.5m、8.1m，塔吊基础尺寸为6×6米，能够满足塔吊基础的安置且不影响基础承台、基础梁的结构构造。A11#楼塔吊定位图塔吊基础中心点位置分别为：11-1轴以东1300mm，11-J轴以北3450mm。4.2、塔吊基础顶面标高定位为了更好的做到人防底板与塔吊基础间新旧混凝土交界处的防水性能，塔吊基础顶面标高定位于基础底板面层标高以下，其高差控制在30~50mm间，其防水构造详见下文“塔吊基础防水构造”。五、塔吊基础构造5.1、人防底板钢筋预留塔吊基础顶面标高与人防底边顶面标高的高差仅有30~50mm，且塔吊基础在塔吊使用后不作为后凿部分，因此在塔吊基础混凝土浇筑前需要将人防底板筋进行预埋，其预埋形式选用通长设置，在塔吊基础四周预留出底板筋，以便后期与通长设置的底板筋连接，详见下图：5.2、混凝土施工塔吊基础混凝土浇筑时，采用同人防底板同标号的抗渗混凝土，并做好相关试块的检测、试压。5.3、塔吊基础防水构造为了更好的处理塔吊基础与底板混凝土浇筑后的施工缝，其防水构造必不可少，因此在塔吊基础四周应预先预埋止水带，另因塔吊基础在施工过程中属于活载，与大底板的荷载不同，因此两者之间存在着不一样的沉降，综上所述，本塔吊基础选用橡胶止水带，其规格和尺寸采用同人防工程底板超前止水后浇带所选用的同款式，详见下图：橡胶止水带安装时，应沿着塔吊基础四周满铺，其预埋位置在底板面筋和底筋之间。接头部位用磨光机对橡胶止水带连接面进行打磨至平整，采用强力胶进行粘接、强压，使其粘结牢固。在塔吊基础混凝土浇筑过程中，设专人看管，发现有偏位时应进行及时调整，确保止水带预埋位置准确，最大程度上保证预埋效果。在装修阶段，人防地坪设计有200mm厚的找平层，在人防200mm厚C20细石混凝土地坪浇筑前，应对塔吊基础顶面和人防底板交界处进行细部处理，其方法如下：对交界处的混凝土表面进行彻底清理、清水冲刷，直至无任何杂质待面层水迹晾干后，观察四周是否存在渗漏现象...
