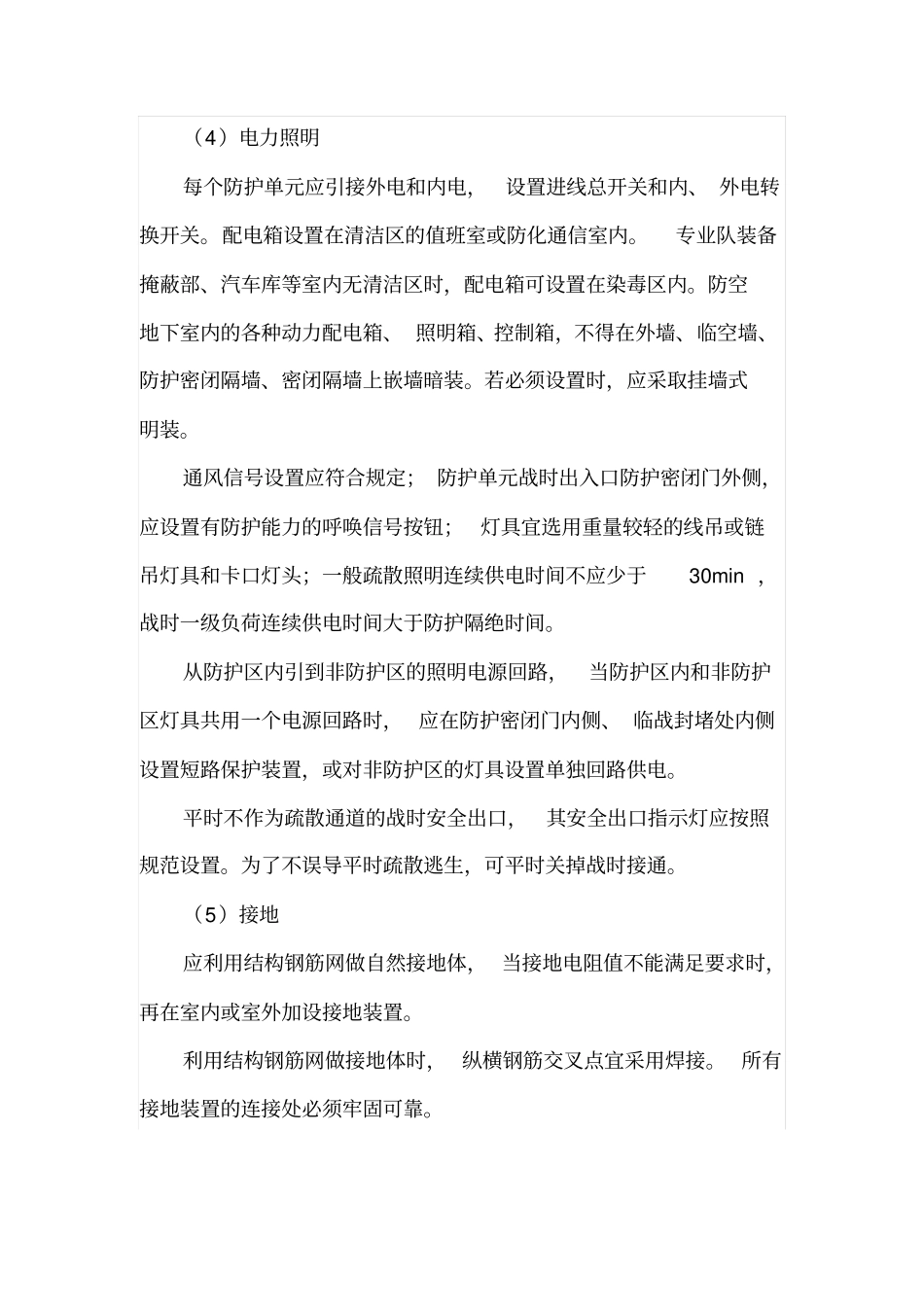

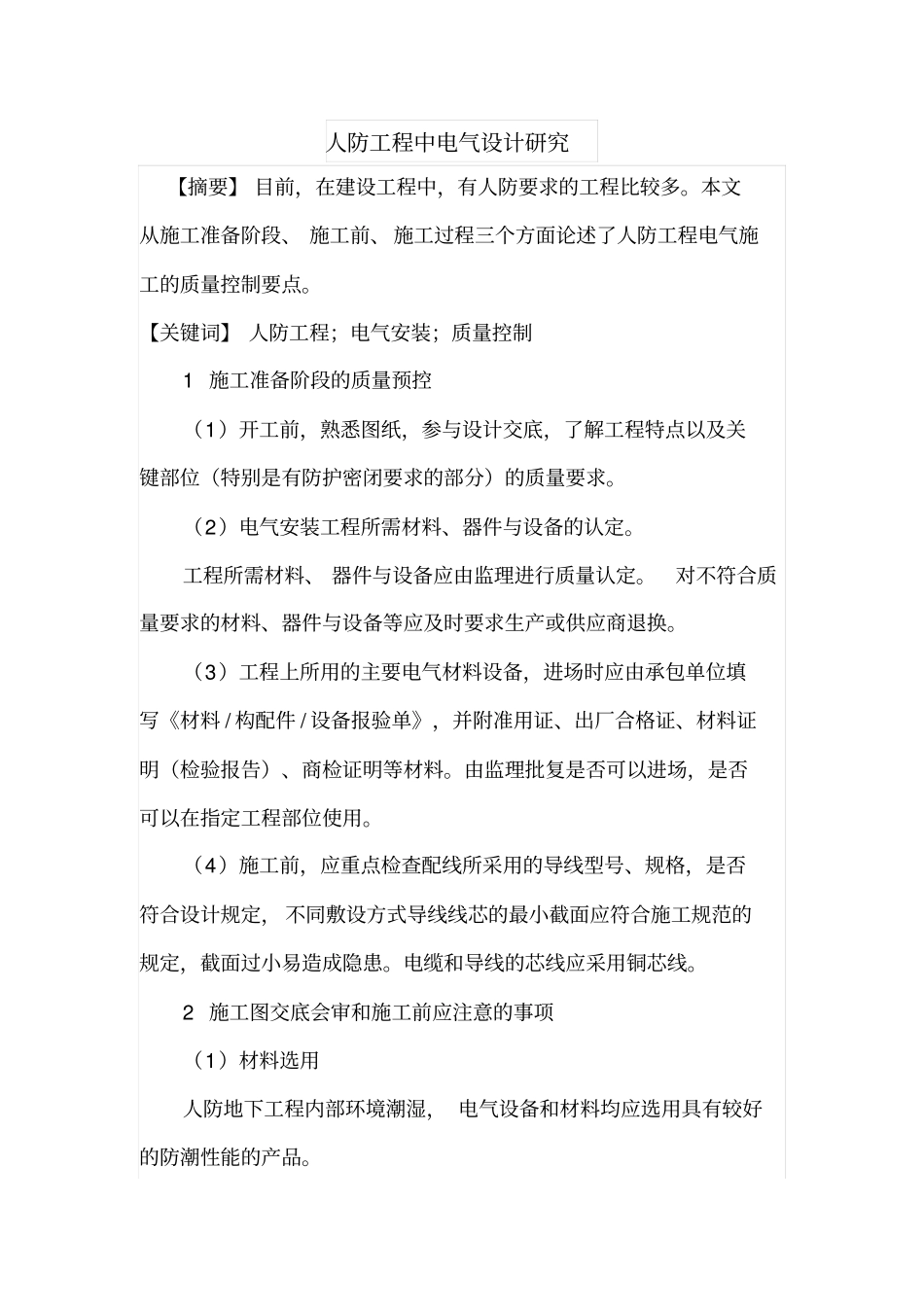

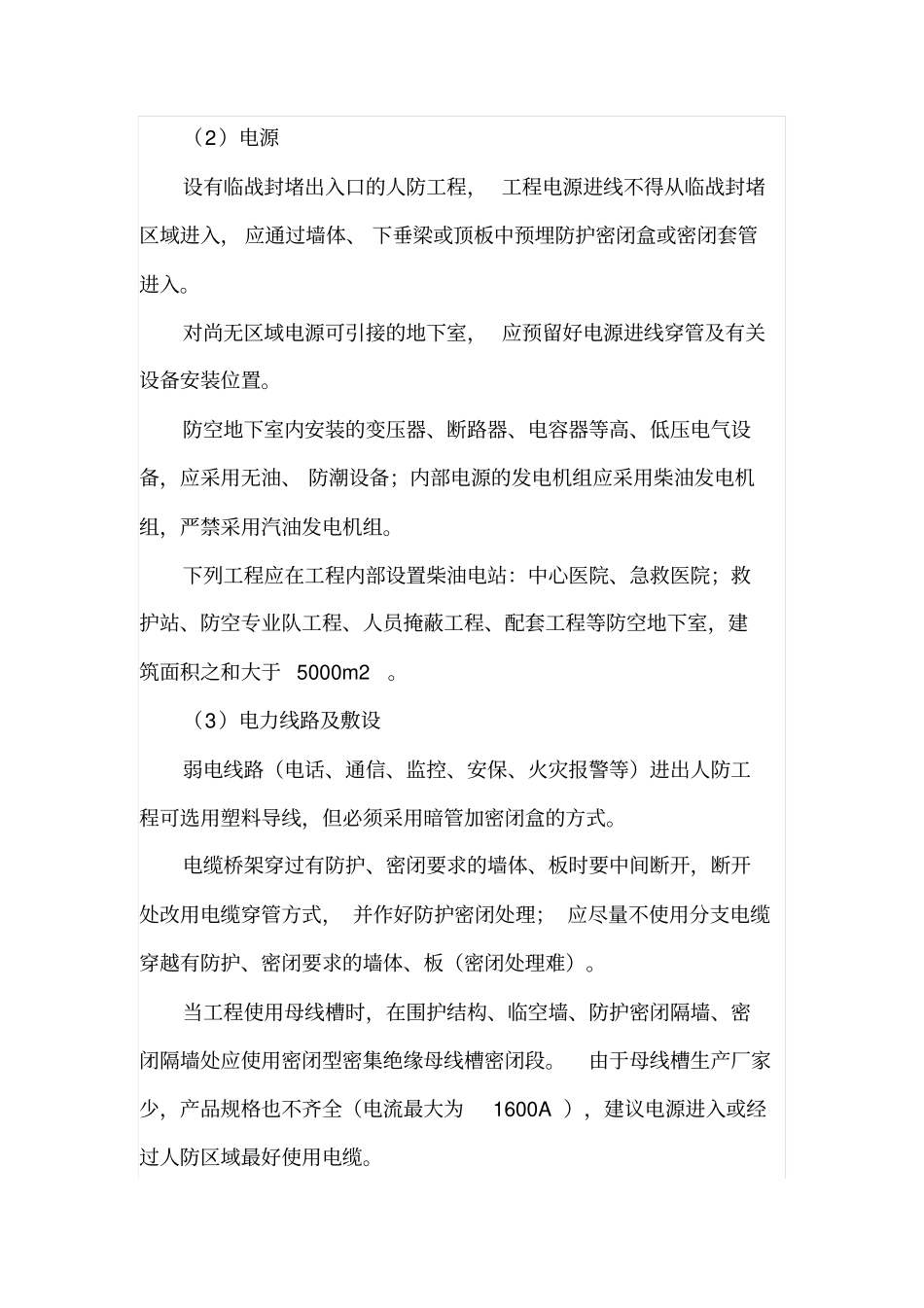

人防工程中电气设计研究【摘要】目前，在建设工程中，有人防要求的工程比较多。本文从施工准备阶段、施工前、施工过程三个方面论述了人防工程电气施工的质量控制要点。【关键词】人防工程；电气安装；质量控制1施工准备阶段的质量预控（1）开工前，熟悉图纸，参与设计交底，了解工程特点以及关键部位（特别是有防护密闭要求的部分）的质量要求。（2）电气安装工程所需材料、器件与设备的认定。工程所需材料、器件与设备应由监理进行质量认定。对不符合质量要求的材料、器件与设备等应及时要求生产或供应商退换。（3）工程上所用的主要电气材料设备，进场时应由承包单位填写《材料/构配件/设备报验单》，并附准用证、出厂合格证、材料证明（检验报告）、商检证明等材料。由监理批复是否可以进场，是否可以在指定工程部位使用。（4）施工前，应重点检查配线所采用的导线型号、规格，是否符合设计规定，不同敷设方式导线线芯的最小截面应符合施工规范的规定，截面过小易造成隐患。电缆和导线的芯线应采用铜芯线。2施工图交底会审和施工前应注意的事项（1）材料选用人防地下工程内部环境潮湿，电气设备和材料均应选用具有较好的防潮性能的产品。（2）电源设有临战封堵出入口的人防工程，工程电源进线不得从临战封堵区域进入，应通过墙体、下垂梁或顶板中预埋防护密闭盒或密闭套管进入。对尚无区域电源可引接的地下室，应预留好电源进线穿管及有关设备安装位置。防空地下室内安装的变压器、断路器、电容器等高、低压电气设备，应采用无油、防潮设备；内部电源的发电机组应采用柴油发电机组，严禁采用汽油发电机组。下列工程应在工程内部设置柴油电站：中心医院、急救医院；救护站、防空专业队工程、人员掩蔽工程、配套工程等防空地下室，建筑面积之和大于5000m2。（3）电力线路及敷设弱电线路（电话、通信、监控、安保、火灾报警等）进出人防工程可选用塑料导线，但必须采用暗管加密闭盒的方式。电缆桥架穿过有防护、密闭要求的墙体、板时要中间断开，断开处改用电缆穿管方式，并作好防护密闭处理；应尽量不使用分支电缆穿越有防护、密闭要求的墙体、板（密闭处理难）。当工程使用母线槽时，在围护结构、临空墙、防护密闭隔墙、密闭隔墙处应使用密闭型密集绝缘母线槽密闭段。由于母线槽生产厂家少，产品规格也不齐全（电流最大为1600A），建议电源进入或经过人防区域最好使用电缆。（4）电力照明每个防护单元应引接外电和内电，设置进线总开关和内、外电转换开关。配电箱设置在清洁区的值班室或防化通信室内。专业队装备掩蔽部、汽车库等室内无清洁区时，配电箱可设置在染毒区内。防空地下室内的各种动力配电箱、照明箱、控制箱，不得在外墙、临空墙、防护密闭隔墙、密闭隔墙上嵌墙暗装。若必须设置时，应采取挂墙式明装。通风信号设置应符合规定；防护单元战时出入口防护密闭门外侧，应设置有防护能力的呼唤信号按钮；灯具宜选用重量较轻的线吊或链吊灯具和卡口灯头；一般疏散照明连续供电时间不应少于30min，战时一级负荷连续供电时间大于防护隔绝时间。从防护区内引到非防护区的照明电源回路，当防护区内和非防护区灯具共用一个电源回路时，应在防护密闭门内侧、临战封堵处内侧设置短路保护装置，或对非防护区的灯具设置单独回路供电。平时不作为疏散通道的战时安全出口，其安全出口指示灯应按照规范设置。为了不误导平时疏散逃生，可平时关掉战时接通。（5）接地应利用结构钢筋网做自然接地体，当接地电阻值不能满足要求时，再在室内或室外加设接地装置。利用结构钢筋网做接地体时，纵横钢筋交叉点宜采用焊接。所有接地装置的连接处必须牢固可靠。保护线（PE）应与各接地体相连，并保证有良好的电气通路，保护干线宜采用不小于25mm×4mm的镀锌扁钢或直径不小于12mm的圆钢；保护分支线宜采用25mm×3mm的镀锌扁钢。保护线（PE）上，严禁设置开关或熔断器。室内保护接地干线、电气装置人工接地极的接地干线或总接地端子、室内的公用金属管道（如通风管、给水管、电缆或电线的穿线管）、建筑物结构中的金属构件（如防护密闭门、密闭门、防爆破活门的金属门框、临战封堵等）、室内的电气...
