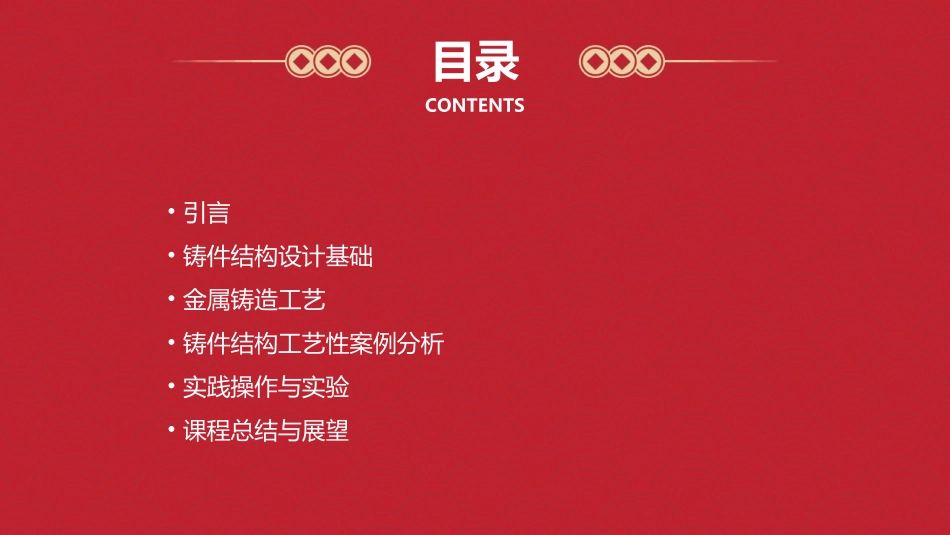

金属工艺学铸件结构工艺性教学课件目录CONTENTS•引言•铸件结构设计基础•金属铸造工艺•铸件结构工艺性案例分析•实践操作与实验•课程总结与展望01引言CHAPTER课程简介金属工艺学铸件结构工艺性是机械工程学科中的一门重要课程，主要研究金属铸件的设计、制造和性能等方面的知识。该课程涉及的领域广泛，包括材料科学、铸造技术、机械设计等多个方面，对于培养学生的工程实践能力和创新思维具有重要意义。掌握金属铸件的基本概念、分类和制造过程。理解铸件结构设计的基本原则和要求，能够根据实际需求进行合理的铸件结构设计。熟悉常见的铸造缺陷及其产生原因，掌握防止和减少铸造缺陷的方法。了解铸件性能测试和质量控制的方法，能够根据测试结果对铸件进行优化设计。01020304学习目标02铸件结构设计基础CHAPTER铸件结构设计应满足其使用功能要求，确保在使用过程中能够正常工作。功能性原则铸件结构设计应便于制造、加工、装配和维修，以提高生产效率和降低制造成本。工艺性原则铸件结构设计应保证其在使用过程中具有足够的强度、刚度和稳定性，以避免发生故障或损坏。可靠性原则铸件结构设计应考虑制造成本和材料利用率，以实现节约成本和资源的目标。经济性原则铸件结构设计原则铸件结构复杂程度直接影响铸造难度，结构过于复杂可能导致铸造过程中出现气孔、缩孔等缺陷。铸造难度模具制作机械加工热处理和焊接铸件结构对模具制作有较大影响，结构简单、对称的铸件更有利于模具设计和制作。铸件结构对机械加工有较大影响，合理的铸件结构可以减少机械加工难度和成本。铸件结构对热处理和焊接也有一定影响，合理的铸件结构可以降低热处理和焊接难度。铸件结构对工艺的影响简化设计合理分型面壁厚均匀加强筋和支撑结构铸件结构优化设计01020304尽量采用简单的几何形状和结构，避免不必要的细节和特征。选择合适的分型面可以提高铸造效率和铸件质量。尽量使铸件壁厚均匀，避免出现过厚或过薄的情况。合理设置加强筋和支撑结构可以提高铸件的强度和刚度。03金属铸造工艺CHAPTER将金属材料熔炼成液态，然后通过浇注系统注入模具中。熔炼与浇注冷却与凝固脱模与清理金属液态在模具中冷却凝固形成铸件。铸件从模具中脱出，进行必要的清理和修饰。030201铸造工艺流程具有良好的铸造性能和减震性能，常用于制造承受较大载荷的零件。铸铁具有较高的强度和耐磨性，适用于制造承受高载荷和耐磨要求的零件。铸钢质量轻、导热性好，适用于制造要求轻量化、散热性好的零件。铝合金铸造材料选择铸造缺陷预防与控制气孔控制金属液中的气体含量，避免卷入空气或气体。缩孔合理设计冒口和浇注系统，控制金属液的补缩能力。裂纹优化铸件结构设计，减少热应力和机械应力的影响。04铸件结构工艺性案例分析CHAPTER总结词汽车发动机缸体铸件具有复杂的结构，需要考虑铸造过程中的收缩、补缩和热处理等因素。详细描述汽车发动机缸体铸件的结构设计需要充分考虑铸造过程中的收缩和补缩，以确保铸件尺寸精度和减少铸造缺陷。同时，铸件需要进行热处理以改善其机械性能和耐腐蚀性。汽车发动机缸体铸件总结词大型机床底座铸件具有较大的质量和尺寸，需要采用高强度和高耐磨性的材料。详细描述大型机床底座铸件的结构设计需要考虑其承载能力和稳定性，以确保机床的加工精度和长期使用。同时，铸件的材料选择需要满足高强度和高耐磨性的要求，以提高其使用寿命。大型机床底座铸件高压阀门壳体铸件需要承受高压和高温，因此需要具有良好的密封性和耐腐蚀性。总结词高压阀门壳体铸件的结构设计需要充分考虑其密封性能和耐腐蚀性，以确保阀门在高压和高温环境下能够正常工作。同时，铸件的材料选择需要具备足够的强度和韧性，以承受复杂的工作条件。详细描述高压阀门壳体铸件05实践操作与实验CHAPTER介绍用于熔炼金属的设备，如电弧炉、感应熔炼炉等，以及各自的特点和使用方法。熔炼设备详细介绍用于制作铸模的工具，如雕刻机、磨床等，以及它们在模具制作过程中的作用。模具制作工具介绍实验过程中所需的测量仪器，如卡尺、测温仪等，以及如何正确使用这些仪器。测量仪器实验设备与工具介绍模具制作介绍如何...
