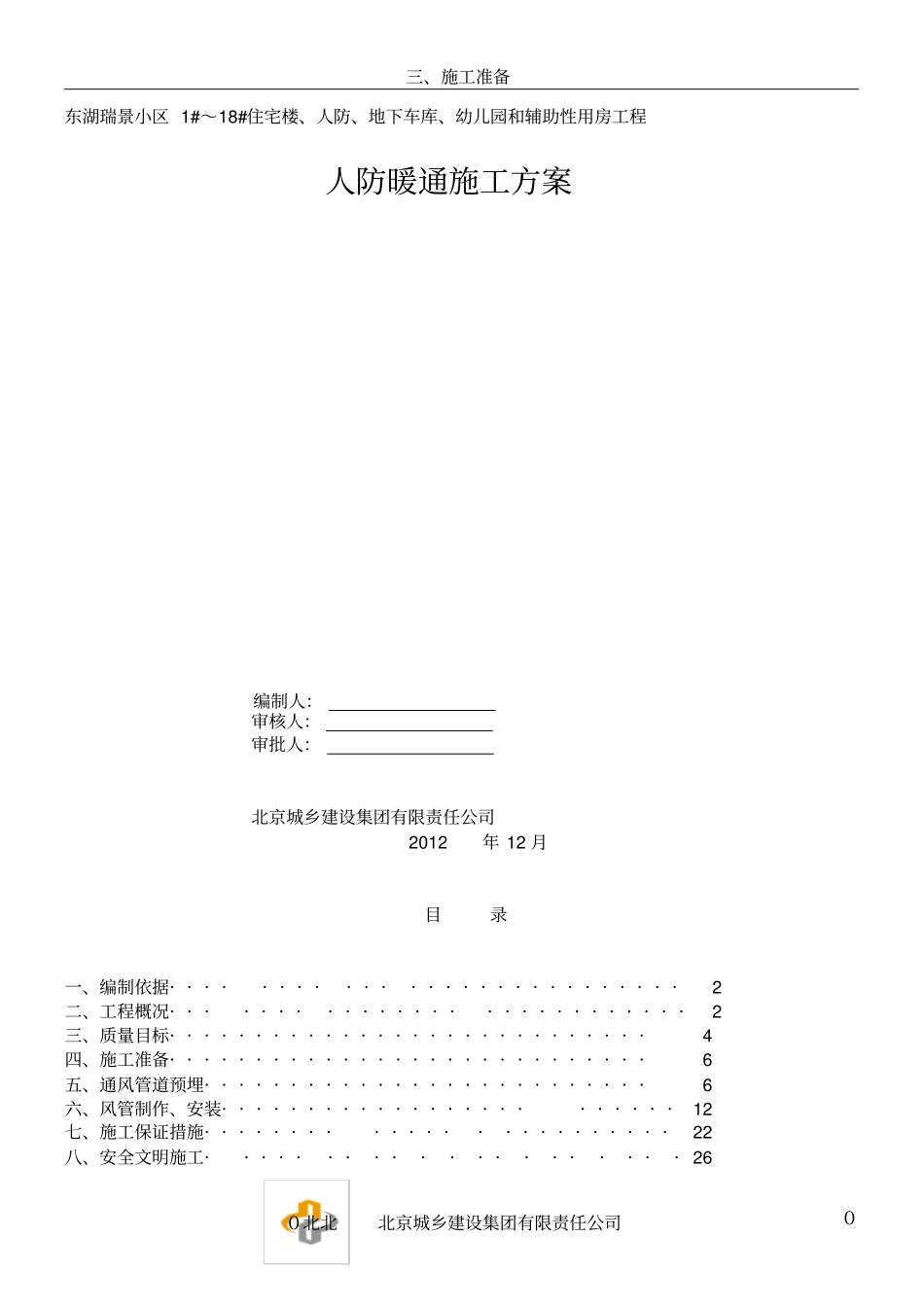

三、施工准备０北北北京城乡建设集团有限责任公司０东湖瑞景小区1#～18#住宅楼、人防、地下车库、幼儿园和辅助性用房工程人防暖通施工方案编制人：审核人：审批人：北京城乡建设集团有限责任公司2012年12月目录一、编制依据···························2二、工程概况···························2三、质量目标····························4四、施工准备····························6五、通风管道预埋··························6六、风管制作、安装························12七、施工保证措施························22八、安全文明施工····················26三、施工准备１北北北京城乡建设集团有限责任公司１一、编制依据：本工程施工方案依据国家现行规范标准，甲方提供的马鞍山东湖瑞景人防暖通工程设计图纸、设计交底等编制而成。编制本工施工方案主要引用的规范与标准：1、《人民防空工程施工及验收规范》（GB50134-2004）2、《建筑工程施工验收统一标准》（GB50300-2001）3、《通风与空调工程施工质量验收规范》（GB50243-2002）4、《人民防空地下室设计规范》（05SFK10）5、《防空地下室通风设备安装》（07FK02）二、工程概况：2.2.1总体简介工程简介：项目名称：东湖瑞景人防地下室工程建筑面积：建筑面积9779平方米，防护面积9587平方米工程地址：马鞍山市江东大道与九华山交汇处建设单位：马鞍山市城发集团置业有限责任公司设计单位：江苏省第二建筑设计研究院有限责任公司监理单位：南京工大监理建设咨询有限公司施工单位：北京市城乡建设集团有限责任公司平时功能为小汽车库，分为3个防火分区，战时分为5个防护单元和一个战时移动电站，防护单元功能为常6级二等人员掩蔽部，另设一个移动电站。2.2.2工程设计简况：平时：机械通风和消防排烟、辅助局部排湿。战时：二等人员掩蔽部设清洁式、虑毒式、隔绝式通风。电站设风冷系统2.3.1平时通风及防排烟：送风系统：采用机械进风排烟系统：每个防火分区均设机械防风系统，汽车库内保证6次/小时换气次数。排烟系统：排风系统兼排烟系统，火灾时开启排风排烟两用风机进入排烟状态，常开的钢制的排三、施工准备２北北北京城乡建设集团有限责任公司２风口兼排烟口，排烟口位置最远点水平距离不超过30米。当温度≥280°C时，排烟防火阀关闭，并联动补风及防排烟风机关闭，停止排烟。排烟风机及进出口软接应采用在280°C情况下不少于30min的防火布。补风系统：汽车库内平时所用进风风机兼做消防时补风机，火灾时打开补风机，补风量不小于排烟量的50%2.3.2战时通风：二等人员掩蔽部设清洁式、虑毒式、隔绝式通风三种方式。2.3.3战时移动电站新风经防护设备、除尘设备后，由一台HTF（A）-Ⅱ-6.5消防高温排烟轴流风机，送风量为18000m3/h,排除电站内有害气体及柴油机散热量，排风量为18500m3/h，防毒通道换气次数为61次/h,大于40次/h.柴油机排烟管的室内部分，应做隔绝热处理，其表面温度不应超过60°C，保温材料采用100mm厚矿棉，再用加筋铝箔缠绕。2.3.4平站功能转换战时通风防护设备（战时风机外）平时安装到位战时进、排风口部房间内（战时风机除外）的战时风管及风管上的测压管、取样管平时安装到位，战时风管与密闭阀门应采用带密闭槽的法兰连接，其接触面应平整，法兰垫圈应采用整圈无接口橡胶密封圈。平时将手动密闭阀及防爆波活门关闭，以免平时通风系统漏风，密闭阀门安装时，阀门上箭头方向应与冲击波的方向一致，并应便于阀门手柄的操作。本人防地下室战时利用平时已设置的送排风管道，战时风管接平时风管处的平时风管均预留法兰堵板接口。平时不安装的战时使用通风设备和管道，应做好预留和预埋，确保战时在规定时限内顺利完成转换。3．质量目标及质量管理措施3.1工期目标本工程2012年9月8日开工，总工期为670天，在2014年7月9日竣工。3.2实现工期目标的措施3.2.1在本项目经理的统一指挥下，与...
