以创新思维设计屋顶绿化方案VIP免费

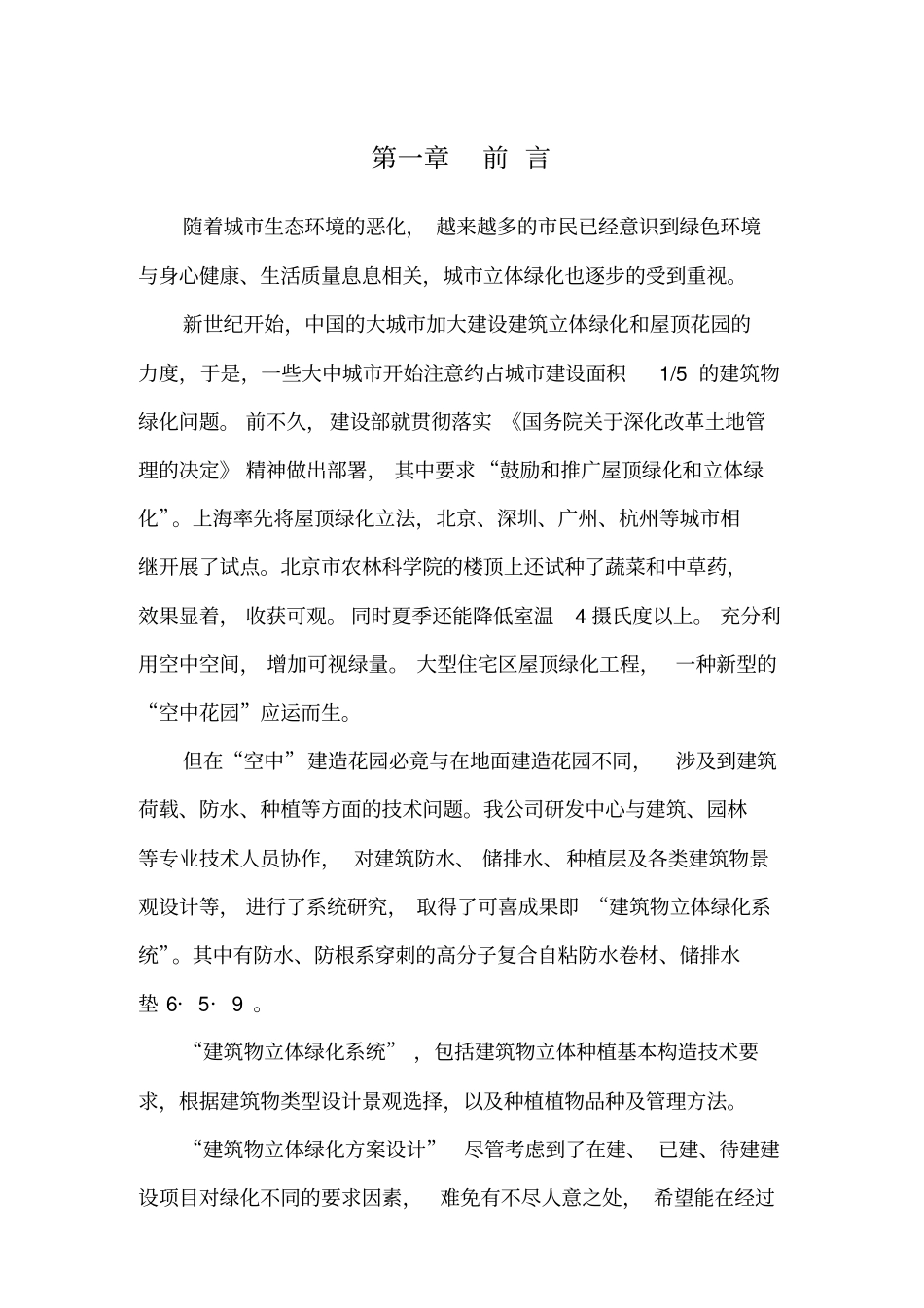

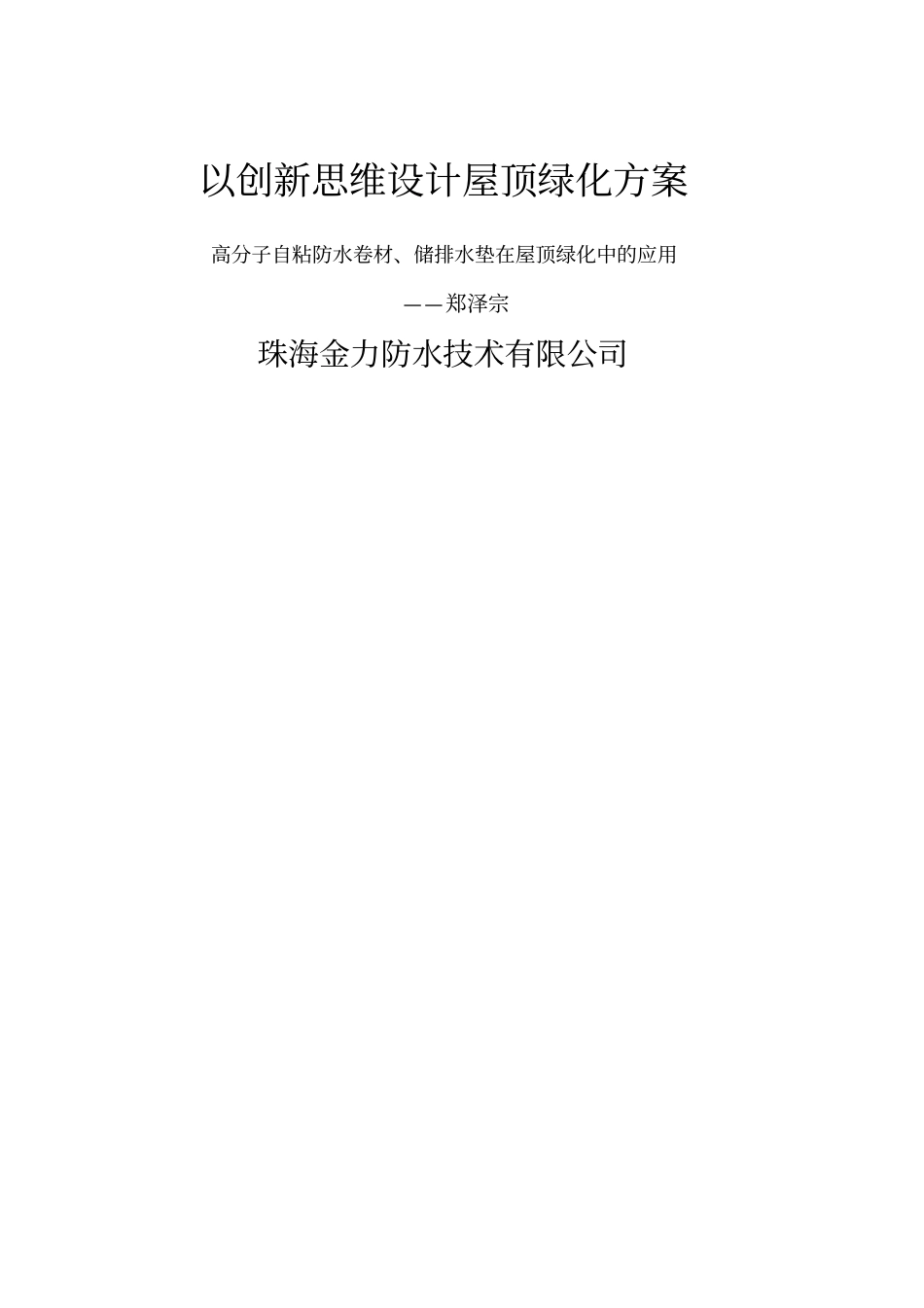

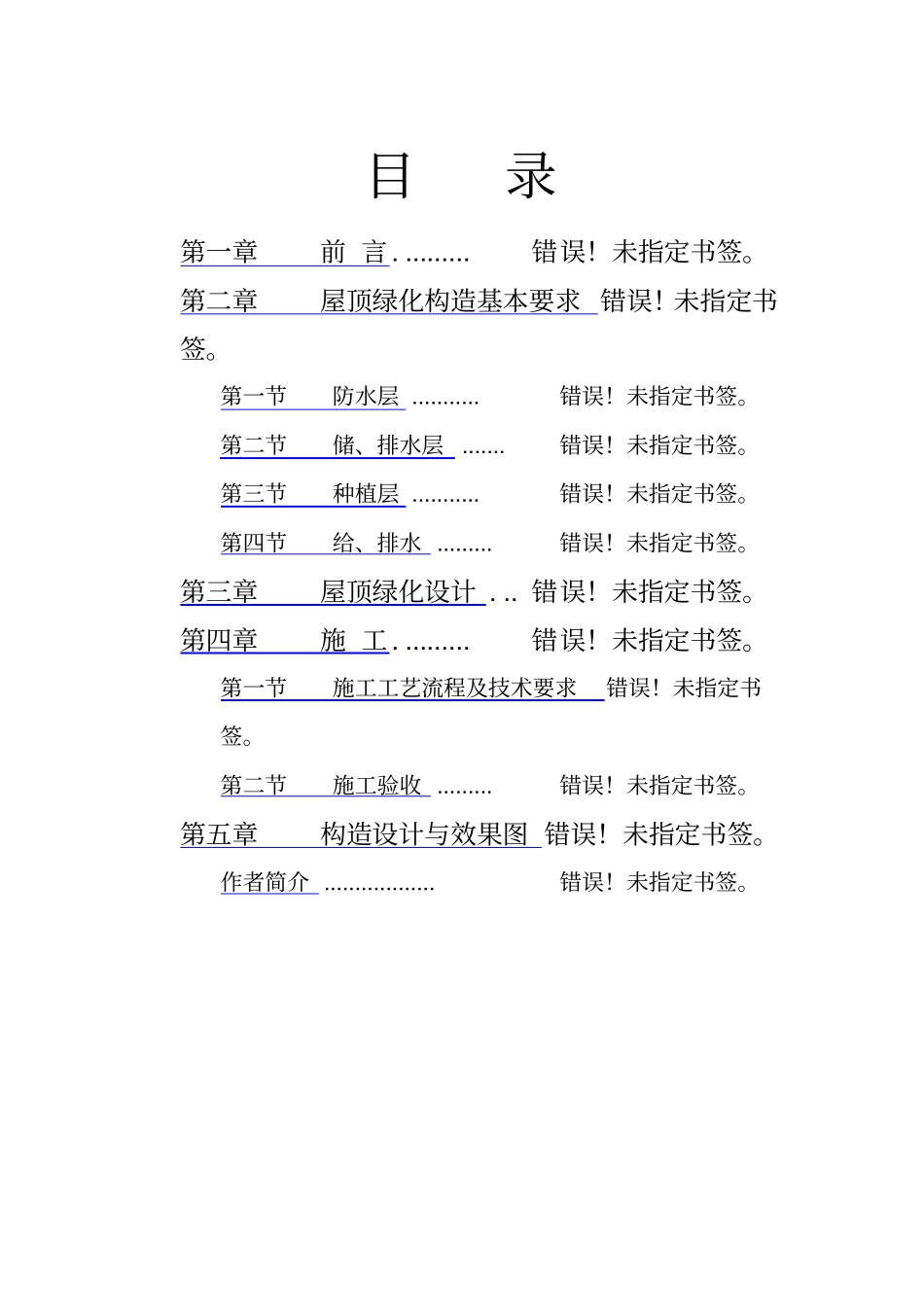

以创新思维设计屋顶绿化方案高分子自粘防水卷材、储排水垫在屋顶绿化中的应用——郑泽宗珠海金力防水技术有限公司目录第一章前言..........错误！未指定书签。第二章屋顶绿化构造基本要求错误！未指定书签。第一节防水层...........错误！未指定书签。第二节储、排水层.......错误！未指定书签。第三节种植层...........错误！未指定书签。第四节给、排水.........错误！未指定书签。第三章屋顶绿化设计...错误！未指定书签。第四章施工..........错误！未指定书签。第一节施工工艺流程及技术要求错误！未指定书签。第二节施工验收.........错误！未指定书签。第五章构造设计与效果图错误！未指定书签。作者简介..................错误！未指定书签。第一章前言随着城市生态环境的恶化，越来越多的市民已经意识到绿色环境与身心健康、生活质量息息相关，城市立体绿化也逐步的受到重视。新世纪开始，中国的大城市加大建设建筑立体绿化和屋顶花园的力度，于是，一些大中城市开始注意约占城市建设面积1/5的建筑物绿化问题。前不久，建设部就贯彻落实《国务院关于深化改革土地管理的决定》精神做出部署，其中要求“鼓励和推广屋顶绿化和立体绿化”。上海率先将屋顶绿化立法，北京、深圳、广州、杭州等城市相继开展了试点。北京市农林科学院的楼顶上还试种了蔬菜和中草药，效果显着，收获可观。同时夏季还能降低室温4摄氏度以上。充分利用空中空间，增加可视绿量。大型住宅区屋顶绿化工程，一种新型的“空中花园”应运而生。但在“空中”建造花园必竟与在地面建造花园不同，涉及到建筑荷载、防水、种植等方面的技术问题。我公司研发中心与建筑、园林等专业技术人员协作，对建筑防水、储排水、种植层及各类建筑物景观设计等，进行了系统研究，取得了可喜成果即“建筑物立体绿化系统”。其中有防水、防根系穿刺的高分子复合自粘防水卷材、储排水垫6·5·9。“建筑物立体绿化系统”，包括建筑物立体种植基本构造技术要求，根据建筑物类型设计景观选择，以及种植植物品种及管理方法。“建筑物立体绿化方案设计”尽管考虑到了在建、已建、待建建设项目对绿化不同的要求因素，难免有不尽人意之处，希望能在经过实践以后，得到完善和提高。第二章屋顶绿化构造基本要求第一节防水层防水层是建筑物种植的关键构造层，防水层失败将无法进行种植，而且防水层掩埋于种植层以下；翻修的代价很大，故防水层设防标准应满足《屋面工程技术规范》中一、二级防水设防要求，即采用两道以上防水设防，防水层有效使用寿命要尽可能的长。本方案设计采用的2.0mm厚CPS800或CPS1000高分子复合自粘防水卷材，以0.8mm厚或1.0mm厚HDPE复合片材做覆面层，具有较强的耐根系穿刺强度，底面为1.2mm厚橡胶沥青自粘胶层，具有较强的防水性能、蠕变性能和自愈合能力。由于HDPE复合片材在掩埋情况下降解、老化非常缓慢，据前苏联水科院研究结果表明，合成树脂片材在掩埋情况下寿命可达50年以上。其主要物理性能指标：（见下表）项目指标CPS300CPS500CPS800CPS1000不透水性压力MPa≥0.30.40.50.6保持时间min≥30min不透水拉力N/5cm≥450550650850第二节储、排水层按照植物对土壤的要求，种植土层失水过速，植物容易缺水干枯，种植土层含水过量又会造成植物烂根而影响生长。所以，以往设置排水层为5cm厚河卵石，河卵石上铺一道滤水层，上面再铺3-5cm厚膨润土，以达到储、排水之目的。断裂延伸率，％≥80806060低温柔度-20℃,φ20mm,3s,180°无裂纹耐热度70℃，加热2h，无气泡，无滑动剪切性能（N/mm）卷材与铝板≥4.0或粘合面外断裂剥离性能，N/mm≥1.5或粘合面外断裂抗穿孔性不渗水撕裂强度/N≥607080与水泥砂浆粘结强度，N/mm，≥剪切性能6.0或粘合面外断裂剥离性能2.0或粘合面外断裂粘结面耐水性b，%与水泥砂浆剪切性能保持率,≥80人工候化外观无裂纹，无气泡拉力保持率，％≥80低温柔度-10℃,φ20mm,3s,180°无裂纹注：a．用于非外露工程时卷材耐热度不做检测。b．粘结面耐水性项目，有用于长期浸泡水工程时检验。本方案设计采用JF储排水垫，厚度为3cm，重量18kg/m2，吸水率40%～60%（可根据需要选择品种），抗压强度15MPa...
