单元五攻螺纹资料课件VIP专享VIP免费

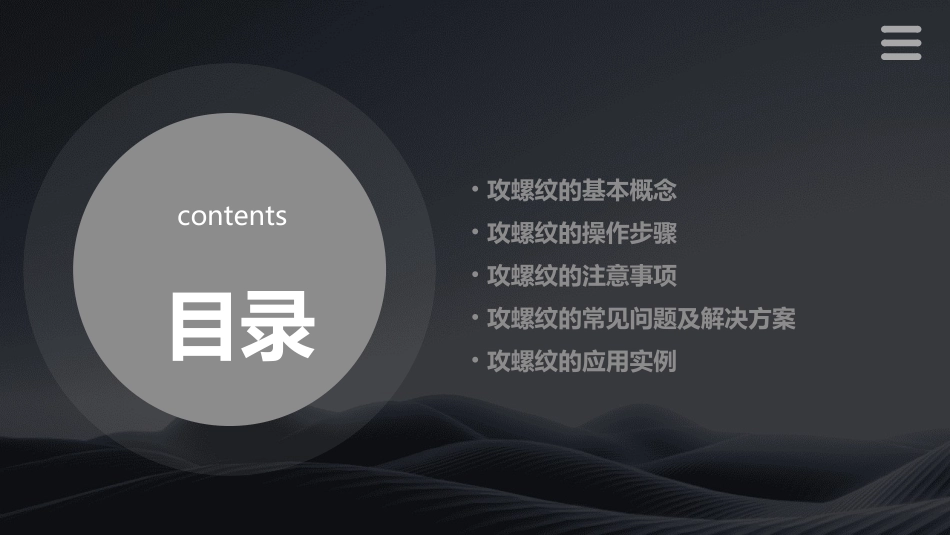

单元五攻螺纹资料课件目录contents•攻螺纹的基本概念•攻螺纹的操作步骤•攻螺纹的注意事项•攻螺纹的常见问题及解决方案•攻螺纹的应用实例攻螺纹的基本概念01攻螺纹是指利用丝锥在孔中切削出内螺纹的加工方法。总结词攻螺纹是一种常见的机械加工方法，通过使用丝锥在预先钻好的孔中切削出螺纹，以便将螺栓、螺母等紧固件连接在一起。详细描述攻螺纹的定义总结词攻螺纹需要使用丝锥、铰杠、板牙等工具。详细描述丝锥是攻螺纹过程中最常用的工具，分为头锥、二锥和三锥，用于切削不同直径和深度的螺纹。铰杠用于夹持丝锥，保证攻螺纹过程的稳定性。板牙则用于在钢、铜等材料上切削外螺纹。攻螺纹的工具总结词攻螺纹的原理是通过丝锥的切削作用，将材料切削成螺纹形状。详细描述攻螺纹过程中，丝锥的切削刃通过旋转和轴向进给运动，将孔壁的材料切削下来，形成螺纹形状。同时，丝锥的形状和精度决定了切削出的螺纹质量和精度。攻螺纹的原理攻螺纹的操作步骤02准备攻螺纹所需的工具，如螺丝刀、丝锥、扳手等。工具准备工件固定选择丝锥将需要攻螺纹的工件固定在工作台上，确保工件不会在操作过程中移动。根据螺纹规格选择合适的丝锥，确保丝锥与螺纹规格一致。030201准备工作开始攻螺纹确定螺纹深度根据需要攻螺纹的深度，用钢直尺或深度游标卡尺测量并标记。开始攻丝将丝锥插入底孔，用扳手或电动工具缓缓旋转丝锥，同时用手轻轻施加压力，确保丝锥与工件表面垂直。检查进度在攻丝过程中，需要时常检查丝锥是否顺利，有无卡住或歪斜现象，如有异常应及时处理。当丝锥达到预定深度时，将丝锥反转退出。完成攻丝用刷子清理掉攻螺纹过程中产生的切屑，确保螺纹孔畅通无阻。清理切屑检查攻螺纹的质量，如有问题应及时处理。检查质量结束攻螺纹攻螺纹的注意事项03根据螺纹规格选择合适的丝锥和铰杠，确保工具的规格与工件相匹配。选择合适的工具在使用前应检查丝锥和铰杠是否完好无损，有无磨损或损坏，如有应及时更换或修复。定期检查工具使用后应清洗干净并涂上润滑油，存放时避免潮湿和阳光直射，以延长工具使用寿命。正确保养工具工具的选择与保养操作技巧与要点将工件固定在稳定的台钳或工作台上，确保工件不会移动。攻螺纹时应保持适当的速度，避免过快导致丝锥折断或工件松动。攻螺纹过程中应及时添加润滑油或冷却液，以减小摩擦和防止热量过高。攻螺纹完成后应检查螺纹是否符合要求，如有问题应及时处理。工件固定攻螺纹速度控制润滑与冷却检查螺纹质量穿戴防护用品避免带手套操作注意周围环境遵循安全操作规程安全注意事项01020304操作时应佩戴合适的眼镜、手套等防护用品，以防止飞溅物伤人。攻螺纹过程中严禁带手套操作，以免发生危险。操作时应保持工作区域整洁，避免杂物和人员走动，以免发生意外。严格遵守安全操作规程，确保操作过程的安全性。攻螺纹的常见问题及解决方案04解决方案更换更锋利的刀具或适当减小切削速度，以减小切削阻力。总结词攻螺纹过程中，由于切削阻力过大或刀具不锋利，导致螺纹孔打滑，无法继续攻丝。预防措施保持刀具锋利，及时更换刀片，并确保切削液充足。螺纹孔打滑攻螺纹过程中，由于刀具或工件未固定好，导致螺纹孔歪斜。总结词重新固定工件和刀具，确保工件和刀具的相对位置正确。解决方案在攻螺纹前，确保工件和刀具已牢固固定在工作台上。预防措施螺纹孔歪斜解决方案更换更长的刀具或适当调整刀具的伸出长度。预防措施在加工前，检查工件和刀具的尺寸，确保符合加工要求。总结词攻螺纹过程中，由于刀具长度不够或工件未完全加工，导致螺纹孔深度不够。螺纹孔深度不够攻螺纹的应用实例05钢铁材料硬度高，需要使用硬质合金或高速钢刀具进行攻螺纹。在加工过程中，要控制切削速度和进给量，以避免产生过大的切削热和刀具磨损。钢铁材料的攻螺纹不锈钢具有较高的韧性和粘性，需要采用更锋利的刀具和较大的切削液压力来提高切削效率和表面质量。同时，需要控制切削深度和转速，以避免产生振动和螺纹扭曲。不锈钢材料的攻螺纹金属材料的攻螺纹塑料材料相对较软，攻螺纹时可以采用较小的切削力和转速。为了提高表面质量和螺纹寿命，需要选择适当...
