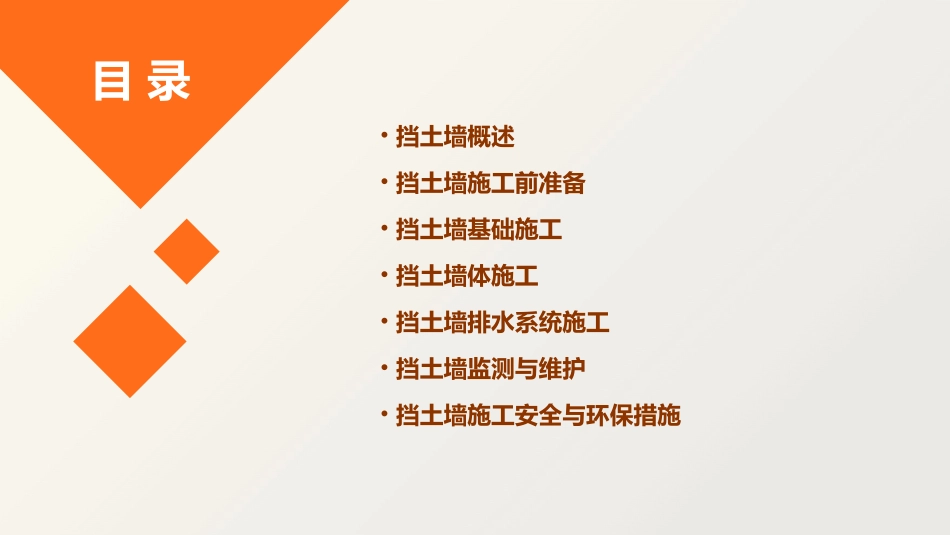

挡土墙的施工课件目录•挡土墙概述•挡土墙施工前准备•挡土墙基础施工•挡土墙体施工•挡土墙排水系统施工•挡土墙监测与维护•挡土墙施工安全与环保措施01挡土墙概述挡土墙是一种用于支撑土体、防止土体滑坡或坍塌的人工构筑物。定义按照结构形式和材料，挡土墙可分为重力式挡土墙、悬臂式挡土墙、扶壁式挡土墙、锚杆式挡土墙和加筋土挡土墙等。分类定义与分类1.A1.B1.D1.C支撑土体挡土墙通过自身重量和结构形式，对后方的土体起到支撑作用，防止土体滑坡或坍塌。分隔空间挡土墙可将不同高程、不同用途的场地分隔开来，形成独立的空间。引导水流挡土墙可改变水流方向，将水流引导至指定的排水口，防止水流冲刷和侵蚀。美化环境挡土墙可采用不同的材料和形式进行装饰，与周围环境相协调，起到美化环境的作用。挡土墙的功能安全可靠经济合理美观实用便于施工挡土墙的设计原则01020304挡土墙必须具有足够的强度和稳定性，能够承受各种荷载和变形作用，确保工程安全。挡土墙的设计应充分考虑材料、施工和维护成本，力求经济合理。挡土墙的外观应与周围环境相协调，符合城市规划和景观要求，同时满足使用功能需求。挡土墙的设计应考虑到施工条件和工艺要求，便于施工和质量控制。02挡土墙施工前准备对施工区域的地形、地貌、地质条件进行详细勘察，了解地层结构、土壤类型、地下水位等信息，为挡土墙设计提供依据。根据设计图纸，使用全站仪、水准仪等测量工具，对施工区域进行放线测量，确定挡土墙的具体位置和高程。地形勘察与测量测量放线地形勘察图纸审查组织专业技术人员对挡土墙施工图纸进行审查，确保图纸内容完整、准确，符合相关规范和设计要求。技术交底在施工前，组织施工人员进行技术交底，明确挡土墙的施工方法、工艺要求、质量标准等，确保施工人员掌握正确的施工技能。施工图纸审查材料采购根据设计要求，采购合格的挡土墙材料，如混凝土、钢筋、模板等，确保材料质量符合标准。设备采购根据施工需要，采购挖掘机、搅拌机、起重机等施工设备，确保设备性能良好，满足施工要求。材料与设备采购03挡土墙基础施工010203开挖前的准备清理现场，定位放线，设置排水沟等。开挖方法根据土质、开挖深度等选择合适的开挖方法，如机械开挖、人工开挖等。开挖验收检查开挖尺寸、标高、平整度等是否符合设计要求，并做好记录。基础开挖与验收选用符合设计要求的碎石、砂等垫层材料。垫层材料垫层厚度与铺设垫层养护根据设计要求铺设垫层，确保厚度均匀，密实度达标。施工完成后进行养护，确保垫层质量稳定。030201基础垫层施工按照设计要求加工钢筋，并进行验收，确保钢筋质量合格。钢筋加工与验收按照设计要求进行钢筋绑扎，确保钢筋间距、数量、位置等符合设计要求。钢筋绑扎根据设计要求制作模板，并进行安装，确保模板尺寸、位置、垂直度等符合设计要求。模板制作与安装基础钢筋绑扎与模板安装04挡土墙体施工选用质量合格的砌块、砖块或混凝土进行砌筑或浇筑。砌筑材料选择确保墙体垂直度、平整度和灰缝饱满度，采用正确的砌筑方法。砌筑工艺控制严格控制混凝土配合比、浇筑速度和养护条件，确保混凝土质量。浇筑混凝土施工墙体砌筑或浇筑防水层施工工艺按照规范要求进行防水层施工，确保防水层与墙体紧密结合，无渗漏现象。防水材料选择选用合适的防水材料，如防水卷材、防水涂料等。防水层保护措施在防水层施工完成后，采取保护措施，避免后续施工对防水层造成破坏。墙体防水层施工选用符合要求的回填土材料，避免含有大块石头、树根等杂物。回填土材料选择采用合适的夯实机械和方法，对回填土进行分层夯实，确保密实度达到设计要求。回填土夯实工艺严格控制回填土厚度，避免过厚或过薄，影响挡土墙的稳定性和使用寿命。回填土厚度控制墙体回填土及夯实05挡土墙排水系统施工开挖施工采用机械开挖为主，人工辅助的方式进行。注意控制开挖深度和宽度，避免超挖和欠挖。验收标准排水沟的尺寸、标高、坡度符合设计要求，沟底平整、无杂物，支护结构稳定可靠。开挖前的准备确定开挖范围、标高和坡度，进行必要的支护和降水措施。排水沟开挖与验收根据设计要求选用合适的管材，如HD...
