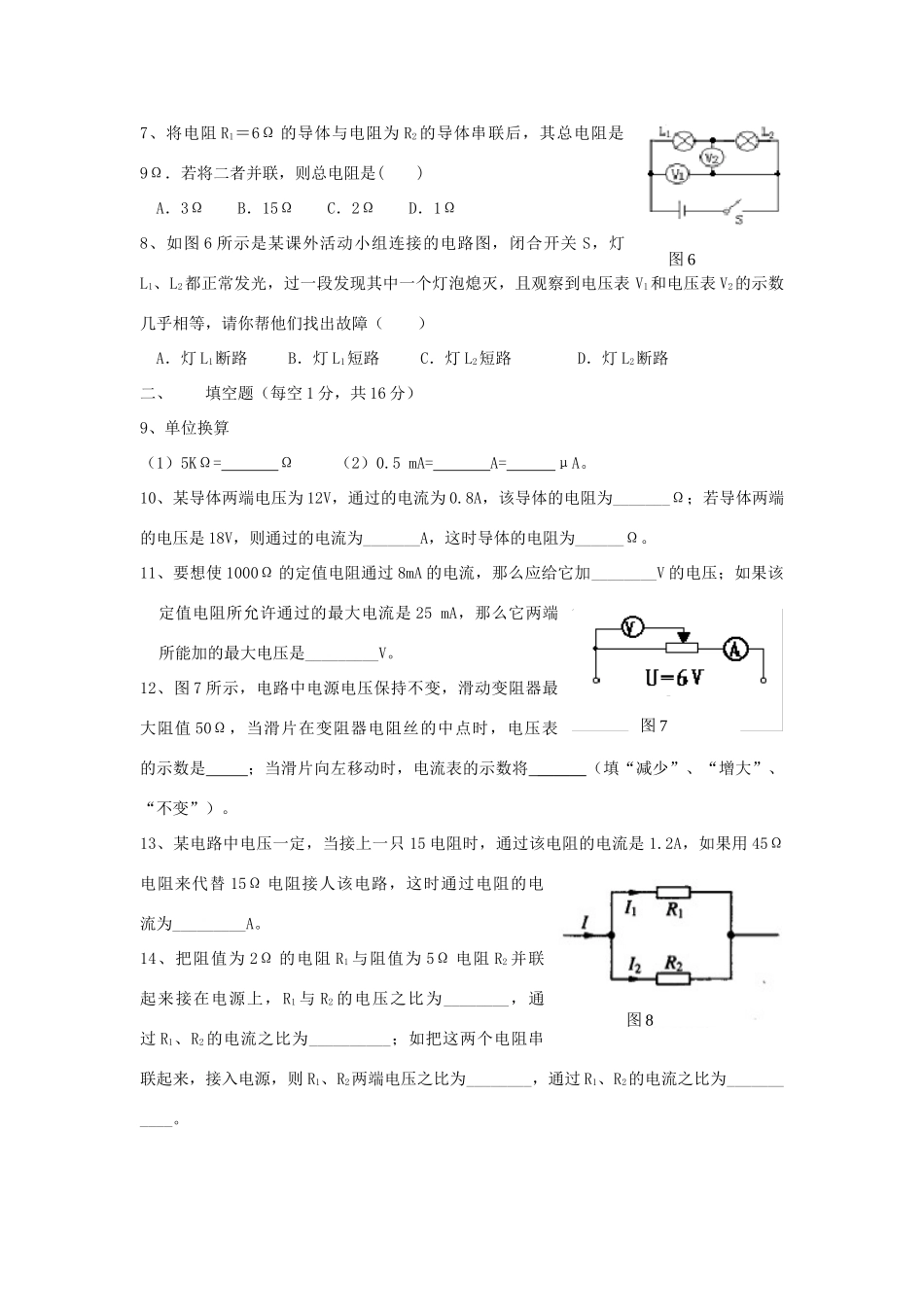

图1图2图3图4图5探究电路素质测试题一、单项选择题（每小题3分，共24分）1、两个定值R1、R2电阻并联后接在电源上，已知流过它们各自支路的电流为I1、I2，且I1＜I2，比较它们两端的电压U1、U2，得（）A、U1＜U2；B、U1＞U2；C、U1=U2；D、无法判断。2、教室里有多盏电灯亮着，每关闭一盏电灯，教室中工作着的电路（）A.总电流减小，总电阻增大；B.总电流增大，总电阻增大；C.总电流增大，总电阻减小；D.总电流减小，总电阻减小。3、如图1、2所示，电流表、电压表的指针对应的读数是（）A、0.4A、2.6V；B、0.08A、13V；C、0.08A、2.6V；D、0.4A、13V。4、如图3所示，电源电压不变，闭合开关S，移动滑动变阻器的滑片P，使电流表示数增大，则（）A、滑片P向a端移动，电压表示数减小；B、滑片P向b端移动，电压表示数减小；C、滑片P向a端移动，电压表示数不变；D、滑片P向b端移动，电压表示数增大。5、在图4中，a、b是供测电流和电压的电表，下面关于a、b是电流表还是电压表的说法正确的是()A．a、b都是电流表B．a、b都是电压表C．a是电压表，b是电流表D．a是电流表，b是电压表6、如图5是滑动变阻器结构示意图，当滑片P往b滑动时，电阻变大，连入电路中的接线柱应是()A．a和bB．b和cC．c和dD．a和c图6图7图87、将电阻R1＝6Ω的导体与电阻为R2的导体串联后，其总电阻是9Ω．若将二者并联，则总电阻是()A．3ΩB．15ΩC．2ΩD．1Ω8、如图6所示是某课外活动小组连接的电路图，闭合开关S，灯L1、L2都正常发光，过一段发现其中一个灯泡熄灭，且观察到电压表V1和电压表V2的示数几乎相等，请你帮他们找出故障（）A．灯L1断路B．灯L1短路C．灯L2短路D．灯L2断路二、填空题（每空1分，共16分）9、单位换算（1）5KΩ=Ω（2）0.5mA=A=μA。10、某导体两端电压为12V，通过的电流为0.8A，该导体的电阻为_______Ω；若导体两端的电压是18V，则通过的电流为_______A，这时导体的电阻为______Ω。11、要想使1000Ω的定值电阻通过8mA的电流，那么应给它加________V的电压；如果该定值电阻所允许通过的最大电流是25mA，那么它两端所能加的最大电压是_________V。12、图7所示，电路中电源电压保持不变，滑动变阻器最大阻值50Ω，当滑片在变阻器电阻丝的中点时，电压表的示数是；当滑片向左移动时，电流表的示数将______（填“减少”、“增大”、“不变”）。13、某电路中电压一定，当接上一只15电阻时，通过该电阻的电流是1.2A，如果用45Ω电阻来代替15Ω电阻接人该电路，这时通过电阻的电流为_________A。14、把阻值为2Ω的电阻R1与阻值为5Ω电阻R2并联起来接在电源上，R1与R2的电压之比为________，通过R1、R2的电流之比为__________；如把这两个电阻串联起来，接入电源，则R1、R2两端电压之比为________，通过R1、R2的电流之比为___________。图1015、如图8所示，若干路电流I=1.2A，通过R1的电流I1＝0.8A，R2＝6Ω，则R1_______Ω．三、实验探究题（共20分）16、(8分)在“用电流表测电流”的实验中，某同学连接的电路如图9所示。（1）连接电路前，开关应；（2）闭合开关后，观察到灯L1，L2；（选填“发光”或“不发光”）（3）通过分析电路连接情况，请指出该电路存在的问题是（写出一条即可）；（4）请在原图上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器，并在虚线框内画出相应的电路图。（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）。17、（12分）在“测定某定值电阻的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、字样的未知定值电阻（其电阻约10Ω左右）、标有“20Ω，1．5A”的滑动变阻器，导线若干。图9图11图12（1）用笔画线代替导线，补充图10（乙）中实验器材的连接，要求：滑动变阻器滑片向左移动时电阻变小，电压表量程用0～3V。（2）甲组同学连接好最后一根导线，电流表指针偏转角度大，电压表指针偏转超过最大刻度。检查后，发现连线正确，请你找出实验中两个操作不当之处：：①___________________________________；②___________________________________。（3）乙组同学在连线时，...
