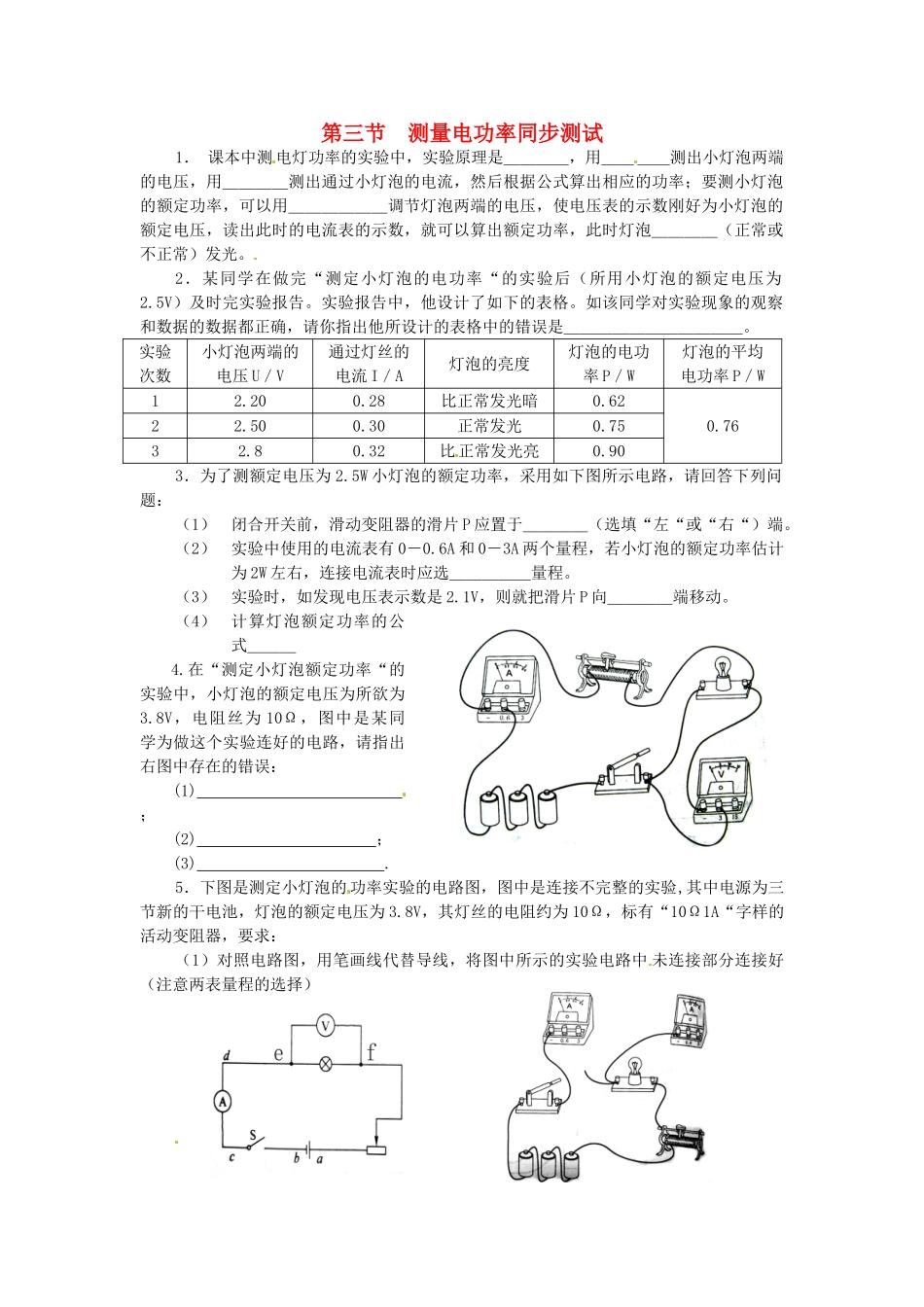

第三节测量电功率同步测试1．课本中测电灯功率的实验中，实验原理是＿＿＿＿，用＿＿＿＿测出小灯泡两端的电压，用＿＿＿＿测出通过小灯泡的电流，然后根据公式算出相应的功率；要测小灯泡的额定功率，可以用＿＿＿＿＿＿调节灯泡两端的电压，使电压表的示数刚好为小灯泡的额定电压，读出此时的电流表的示数，就可以算出额定功率，此时灯泡＿＿＿＿（正常或不正常）发光。2．某同学在做完“测定小灯泡的电功率“的实验后（所用小灯泡的额定电压为2.5V）及时完实验报告。实验报告中，他设计了如下的表格。如该同学对实验现象的观察和数据的数据都正确，请你指出他所设计的表格中的错误是＿＿＿＿＿＿＿＿＿＿＿。实验次数小灯泡两端的电压U／V通过灯丝的电流I／A灯泡的亮度灯泡的电功率P／W灯泡的平均电功率P／W12.200.28比正常发光暗0.620.7622.500.30正常发光0.7532.80.32比正常发光亮0.903．为了测额定电压为2.5W小灯泡的额定功率，采用如下图所示电路，请回答下列问题：（1）闭合开关前，滑动变阻器的滑片P应置于＿＿＿＿（选填“左“或“右“）端。（2）实验中使用的电流表有0－0.6A和0－3A两个量程，若小灯泡的额定功率估计为2W左右，连接电流表时应选＿＿＿＿＿量程。（3）实验时，如发现电压表示数是2.1V，则就把滑片P向＿＿＿＿端移动。（4）计算灯泡额定功率的公式＿＿＿4.在“测定小灯泡额定功率“的实验中，小灯泡的额定电压为所欲为3.8V，电阻丝为10Ω，图中是某同学为做这个实验连好的电路，请指出右图中存在的错误：(1)；(2)；(3).5．下图是测定小灯泡的功率实验的电路图，图中是连接不完整的实验,其中电源为三节新的干电池，灯泡的额定电压为3.8V，其灯丝的电阻约为10Ω，标有“10Ω1A“字样的活动变阻器，要求：（1）对照电路图，用笔画线代替导线，将图中所示的实验电路中未连接部分连接好（注意两表量程的选择）（2）当闭合电路的开关时，电路中可能出现的不正常现象（见下表）顺序电路中出现的不正常现象原因电灯的亮暗电流表示数I／A电压表示数U／V甲不亮04．5乙很亮0．424．2丙不亮0．450请你参考下列选项，把表中空白部分补充完整（只要填取的选项代号）A．电路中e、f间断路B．电路中e、f间短路C．滑动变阻器连入电路中的电阻矿小（3）为了测出小灯泡的额定功率，应调节的元件是＿＿＿＿，使电压表示数为＿＿＿＿＿V。如果此时的电流表的示数如图所示，则该灯泡的额定功率为＿＿＿＿W.6.请设计一种方案测家里空调器的电功率。7.根据如图所示情景,请提出与此情景相关的两个物理问题,并简要答之.:第十五章第三节参考答案1．P=UI，电压表，电流表，滑动变阻器，正常。2．灯泡的平均电功率P／W3．(1)右(2)0－3A(3)左(4)P=UI4.(1)滑动变阻器两根导线全接在下面两个接线柱;(2)电压表量程选择小了;(3)电流表正负接线柱接反了;5．（1）略(2)甲.A；乙.B；丙.B(3)滑动变阻器，3.8V，0.532.6.略7.略
