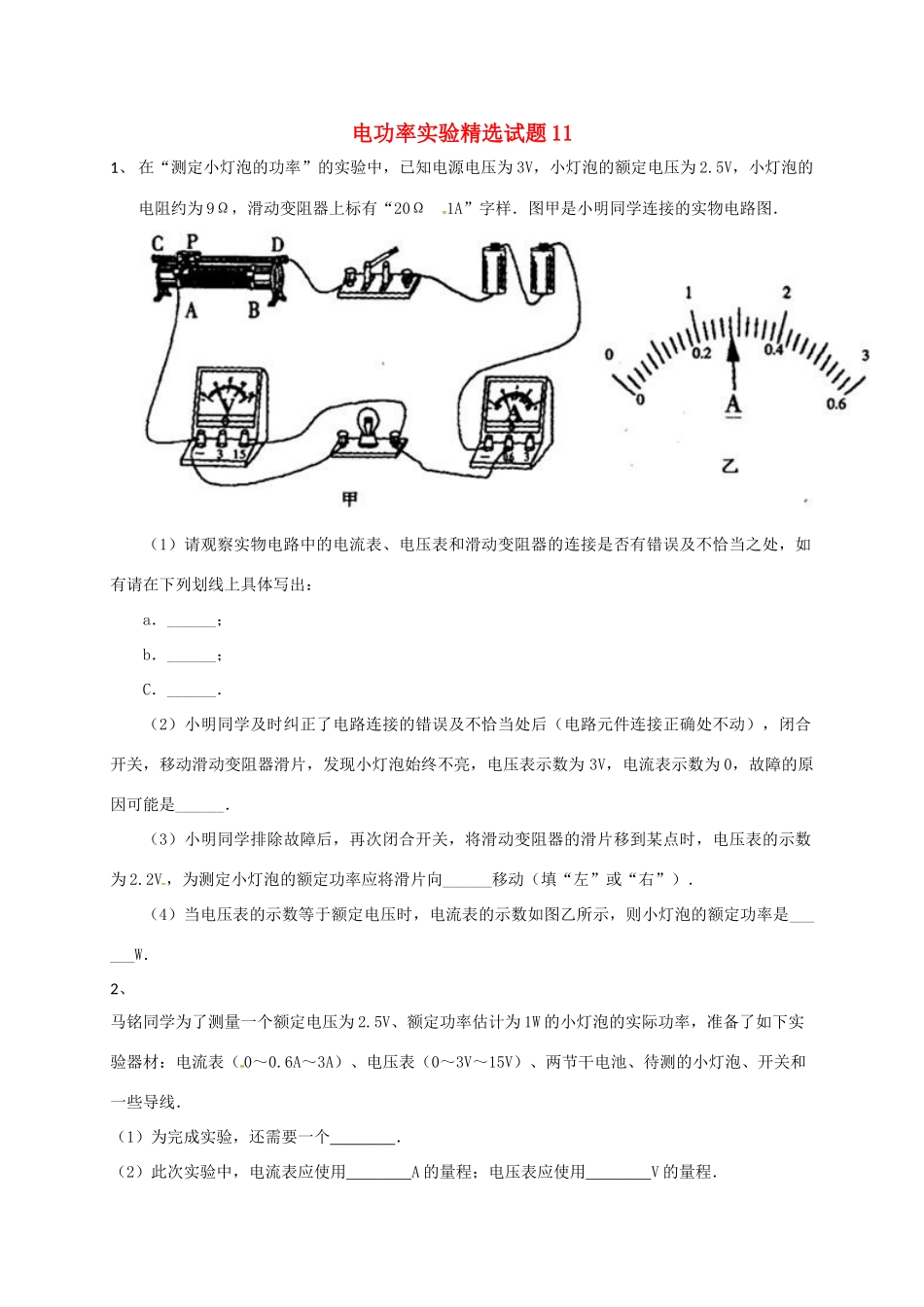

电功率实验精选试题111、在“测定小灯泡的功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V，小灯泡的电阻约为9Ω，滑动变阻器上标有“20Ω1A”字样．图甲是小明同学连接的实物电路图．（1）请观察实物电路中的电流表、电压表和滑动变阻器的连接是否有错误及不恰当之处，如有请在下列划线上具体写出：a．______；b．______；C．______．（2）小明同学及时纠正了电路连接的错误及不恰当处后（电路元件连接正确处不动），闭合开关，移动滑动变阻器滑片，发现小灯泡始终不亮，电压表示数为3V，电流表示数为0，故障的原因可能是______．（3）小明同学排除故障后，再次闭合开关，将滑动变阻器的滑片移到某点时，电压表的示数为2.2V，为测定小灯泡的额定功率应将滑片向______移动（填“左”或“右”）．（4）当电压表的示数等于额定电压时，电流表的示数如图乙所示，则小灯泡的额定功率是______W．2、马铭同学为了测量一个额定电压为2.5V、额定功率估计为1W的小灯泡的实际功率，准备了如下实验器材：电流表（0～0.6A～3A）、电压表（0～3V～15V）、两节干电池、待测的小灯泡、开关和一些导线．（1）为完成实验，还需要一个．（2）此次实验中，电流表应使用A的量程；电压表应使用V的量程．（3）实验记录的数据如下表所示．其中根据第次测得的数据计算得出的结果是小灯泡的额定功率；第次的实验数据是电流表的示数读错了；第3次测得的小灯泡的实际功率为W．实验次数电压U（V）电流I（A）12.20V0.55A22.50V0.40A32.80V0.45A3、在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V，电阻约为10Ω，电源为2节干电池，实验电路图如图所示．（1）根据电路图，用笔画线代替导线将图中的电路连接完整．（2）在根据电路图连接实验器材的过程中，开关应处于______状态，滑动变阻器的滑片P应移到______（填“a”或“b”）端．（3）完成电路连接后，经检查器材性能都正常，电路连接无错误，闭合开关发现灯泡亮度低，此时滑片应向______（填“a”或“b”）端移动，直到电压表示数为______V时，读出此时电流表的示数，由电功率公式可以算出灯泡的额定功率．（4）若在实验中电流表、电压表都正常工作且都有示数，灯泡能发光，滑动变阻器也能正常工作，但无论怎样调节滑动变阻器，电压表示数都低于2.5V，则原因可能是（只写出一条即可）：______，改变这种现象可以采取的相应措施是______．在做“测定小灯泡电功率”的实验中，已知小灯泡的额定电压为2.5v，电源为两节干电池．其余器材均完好．（1）在图中，根据实验要求，用笔画线代替导线，将滑动变阻器和电压表正确连入电路．实验次数电压（V）电流（A）120.2122.50.25330.294、（2）小明同学连接好电路，刚一闭合开关就发现灯泡发光很亮．你认为他可能存在的错误或不妥之处是：______．（3）正确连接电路后，测得3组数据如上表所示，则小灯泡的额定功率为______W．5、在“测小灯泡功率”的实验中，小灯泡额定电压为2.5V．（1）请你用笔画线代替导线把图甲所示的电路连接完整．（2）闭合开关前，应将滑动变阻器的滑片移至______端（选填“左”或“右”），闭合开关后，发现电流表示数为0，电压表的示数接近3V，而电灯不亮．出现这种故障的原因可能是______．（3）故障排除后，为了让小灯泡正常发光，调节滑动变阻器，使电压表的示数为______V，此时电流表的示数如图乙所示，则通过小灯泡的电流是______A，小灯泡的额定电功率是______W，电阻是______Ω．（1）小李同学探究“流体压强与流速的关系”．探究过程中的实验装置如图．下列五个选项是他探究过程中的部分片段：A．空气的压强与空气的流速有关系吗？B．在两张纸之间吹气，两张纸相互靠近．C．在气体中，流速越大的位置压强越小．D．用手握住两张纸，让纸自由下垂，在两张纸之间吹气．E．如果空气的压强与空气的流速有关系，在两张纸之间吹气，两张纸将相互靠近．用以上片断的序号将小李同学的探究过程补充完整：小李同学首先提出了问题，并给出了猜想或假设，然后，为验证自己的猜想，他设计的实验是，进行实验时观察到的实验现象是，…，最后，通过分析和论证，得到的结论是．...
