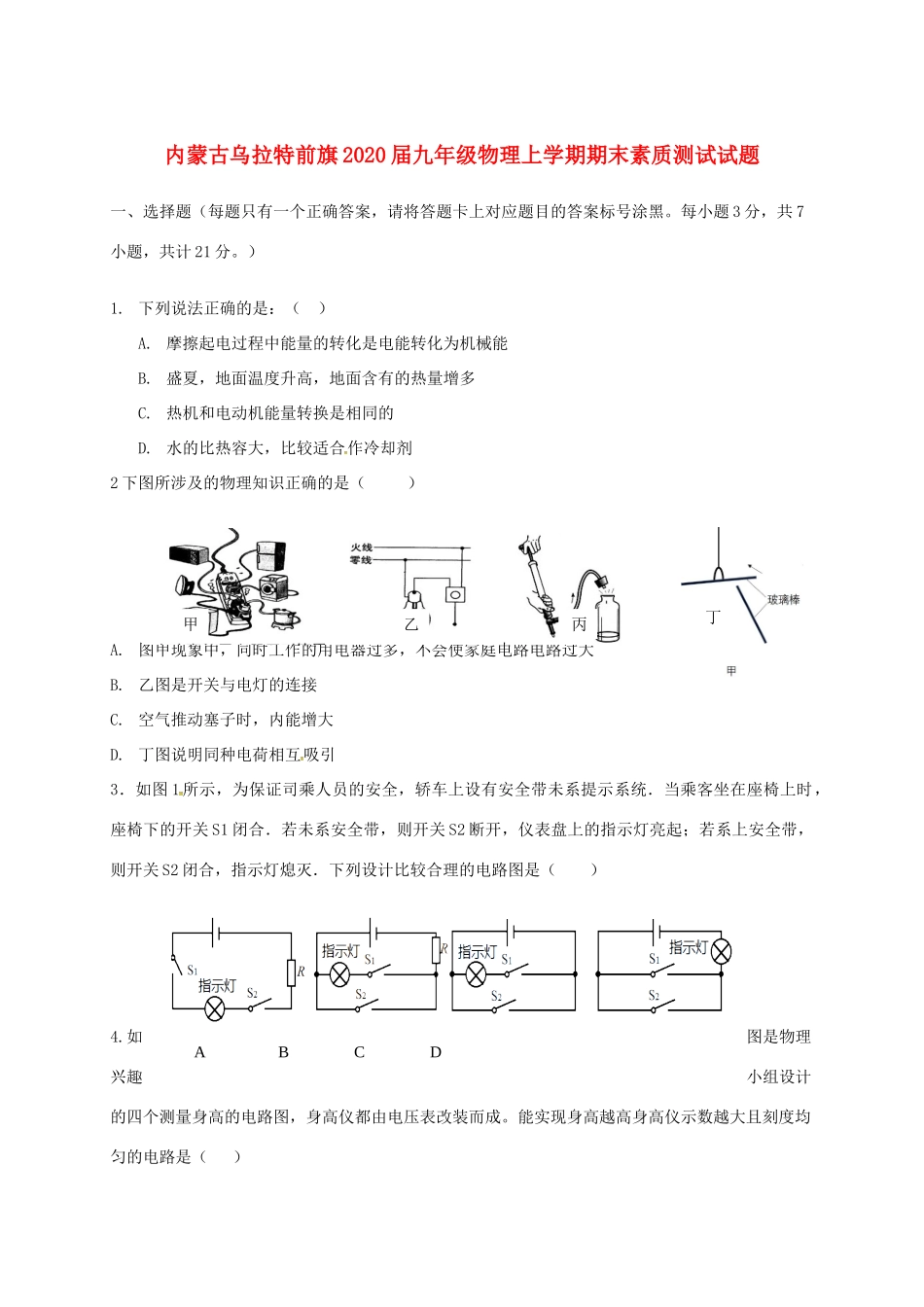

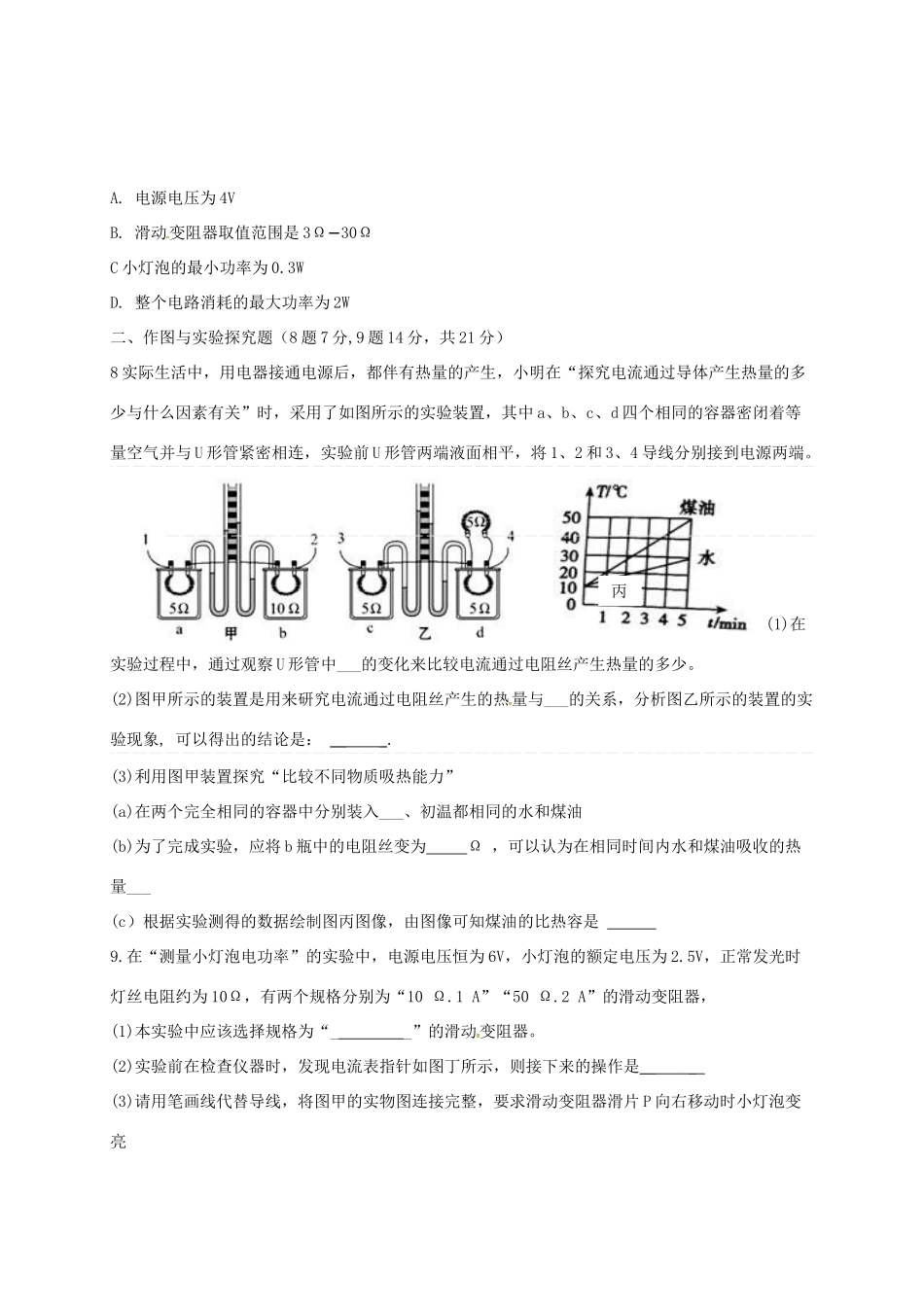

ABCD内蒙古乌拉特前旗2020届九年级物理上学期期末素质测试试题一、选择题（每题只有一个正确答案，请将答题卡上对应题目的答案标号涂黑。每小题3分，共7小题，共计21分。）1.下列说法正确的是：（）A.摩擦起电过程中能量的转化是电能转化为机械能B.盛夏，地面温度升高，地面含有的热量增多[C.热机和电动机能量转换是相同的D.水的比热容大，比较适合作冷却剂2下图所涉及的物理知识正确的是（）A.图甲现象中，同时工作的用电器过多，不会使家庭电路电路过大B.乙图是开关与电灯的连接C.空气推动塞子时，内能增大D.丁图说明同种电荷相互吸引3．如图1所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合．若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计比较合理的电路图是（）4.如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成。能实现身高越高身高仪示数越大且刻度均匀的电路是（）甲乙丙丁5.小明按图甲所示的电路进行实验,当闭合开关后,两灯都正常工作,通过L2灯的电流为0.5A,电压表V1和V2的指针位置完全一样,如图乙所示,(不考虑温度对灯丝电阻的影响)则下面说法中不正确的是()[A.L1灯的额定电压为8V，额定功率为4WB.L1、L2两灯的电阻之比为4:1CL2在10min内产生的热量是3000JD.若把两灯并联后接到某一电源上，在保证某一电灯正常发光的前提下，电路消耗的最大功率为1.25W6.如图电路，电源电压恒定，R1＝12ΩR2＝6ΩR3是定值电阻。闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（）A．1.2AB.0.9A．C.0.3A．D．0.6A7.如图甲所示电路,电源电压保持不变。电流表A的量程为00.6A,−电压表V1、V2的量程均为03V,−滑动变阻器R的规格为“50Ω2A”。滑动变阻器的滑片P在某点时,电压表V1、V2的示数之和为4V,在保证电路各元件安全的最大范围内调节滑片P,其中一只电压表与电流表示数的变化图象如图乙所示。下列说法不正确的是()A.电源电压为4VB.滑动变阻器取值范围是3Ω30Ω−C小灯泡的最小功率为0.3WD.整个电路消耗的最大功率为2W二、作图与实验探究题（8题7分,9题14分，共21分）8实际生活中，用电器接通电源后，都伴有热量的产生，小明在“探究电流通过导体产生热量的多少与什么因素有关”时，采用了如图所示的实验装置，其中a、b、c、d四个相同的容器密闭着等量空气并与U形管紧密相连，实验前U形管两端液面相平，将1、2和3、4导线分别接到电源两端。(1)在实验过程中，通过观察U形管中___的变化来比较电流通过电阻丝产生热量的多少。(2)图甲所示的装置是用来研究电流通过电阻丝产生的热量与___的关系，分析图乙所示的装置的实验现象,可以得出的结论是：___.(3)利用图甲装置探究“比较不同物质吸热能力”(a)在两个完全相同的容器中分别装入___、初温都相同的水和煤油(b)为了完成实验，应将b瓶中的电阻丝变为Ω，可以认为在相同时间内水和煤油吸收的热量___(c）根据实验测得的数据绘制图丙图像，由图像可知煤油的比热容是9.在“测量小灯泡电功率”的实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω，有两个规格分别为“10Ω.1A”“50Ω.2A”的滑动变阻器，(1)本实验中应该选择规格为“__”的滑动变阻器。(2)实验前在检查仪器时，发现电流表指针如图丁所示，则接下来的操作是___(3)请用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P向右移动时小灯泡变亮丙(4)小薇发现电流表和电压表的位置互换了,如果闭合开关,则___表(选填“电压“或“电流”)的指针可能有明显偏转。正确连接好电路，闭合开关后，发现无论怎样移动滑动变阻器滑片P，灯泡都不亮，电压表示数接近6V，电流表示数几乎为0，电路的故障可能是___。(5)某次实验中，当灯正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是___W；测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该电路所测小灯泡电功率（填偏大、偏小或不变）。(6)某同学还想利用此电路探究电流与电压的关系，多次测量，并绘制了通过小...
