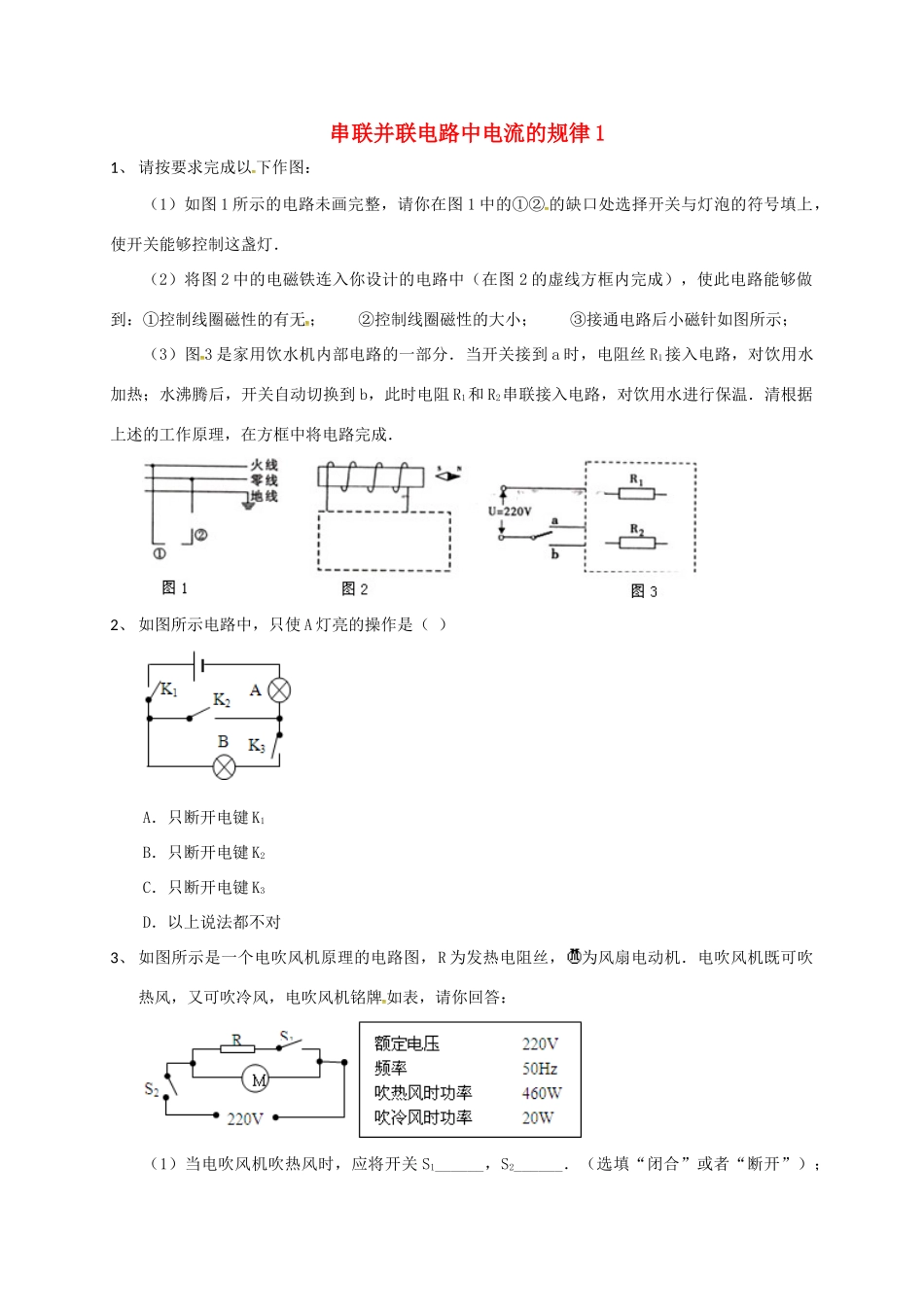

串联并联电路中电流的规律11、请按要求完成以下作图：（1）如图1所示的电路未画完整，请你在图1中的①②的缺口处选择开关与灯泡的符号填上，使开关能够控制这盏灯．（2）将图2中的电磁铁连入你设计的电路中（在图2的虚线方框内完成），使此电路能够做到：①控制线圈磁性的有无；②控制线圈磁性的大小；③接通电路后小磁针如图所示；（3）图3是家用饮水机内部电路的一部分．当开关接到a时，电阻丝R1接入电路，对饮用水加热；水沸腾后，开关自动切换到b，此时电阻R1和R2串联接入电路，对饮用水进行保温．清根据上述的工作原理，在方框中将电路完成．2、如图所示电路中，只使A灯亮的操作是（）A．只断开电键K1B．只断开电键K2C．只断开电键K3D．以上说法都不对3、如图所示是一个电吹风机原理的电路图，R为发热电阻丝，为风扇电动机．电吹风机既可吹热风，又可吹冷风，电吹风机铭牌如表，请你回答：（1）当电吹风机吹热风时，应将开关S1______，S2______．（选填“闭合”或者“断开”）；当电吹风机吹冷风时，应将开关______是闭合，开关______是断开．（选填“S1”或者“S2”）（2）计算发热电阻丝R一分钟产生的热量和电阻丝R的阻值．（电热丝的阻值随温度变化不计）4、投影仪的灯泡是强光灯泡，为了保证灯泡不会因温度过高而烧坏，在里有一把电风扇，发光时用风扇给予降温．当灯泡发光时电风扇也同时启动，当风扇发生故障时，灯泡也不能发光．在如图所示的电路图中，符合要求的是（）A．B．C．D．5、图中给出了电路元件，请先画出电路图，然后按照电路图在图中用笔连线表示导线，把电路元件连接起来．要求：L1、L2并联，开关能同时控制两盏灯，滑动变阻器滑片移动时两灯的亮度均发生变化；用电流表测量通过L1的电流，电压表测L2的电压．6、有一电热毯，说明书上标明所用的电压为220V，如图所示是电热毯的电路图，电热毯的电阻由R1和R2组成，其中R1=605Ω，R2=1815Ω，利用开关S的通断可以使电热毯的发热功率（即电路的总功率）分为两档（最大功率的高温档和最小功率的低温档）．求：（1）该电热毯分别工作在高温档和低温档时，开关S所处的状态．（2）该电热毯的最大功率和最小功率．（3）请另外选用两只电阻R3和R4，重新设计一种电路，还是连接到220V的电源上，且仍然实现原来的最大功率和最小功率．（要求画出电路图，并求出R3和R4的值，结果保留整数）7、方伟是个摄影爱好者，他想自制一个能用于洗印黑白照片的简易曝光箱．箱内有两个灯泡，其中灯Ll涂成红色，灯L2不涂色：箱外有两个开关S1和S2，当Sl闭合时，只有红灯正常发光，这时可在红灯照明下调整底片和相纸的位置，调好后闭含S2，这时两灯都正常发光，从而使相纸感光．为了防止在相纸没有调整好之前，由于操作失误而使灯L2发光，电路设计要求在Sl闭合前，闭合S2时L1并不发光．根据以上要求，请你在虚线框内厕出曝光箱内的电路图（电路图中标出L1、L2、Sl、S2），并在图中连接实物．8、妈妈买了一辆电动车．回家后却发现一个难题：车库里只有一盏灯，但没有充电用的插座．爸爸打开灯的开关盒，看到里面有两个接线柱，于是他从这两个接线柱上引出两根导线，接上一个插座，接好后插上电器，却发现电灯亮了，但亮度明显偏暗，请将a，b两接线柱中的一个重新改接到合适的位置使之成为正确电路．
