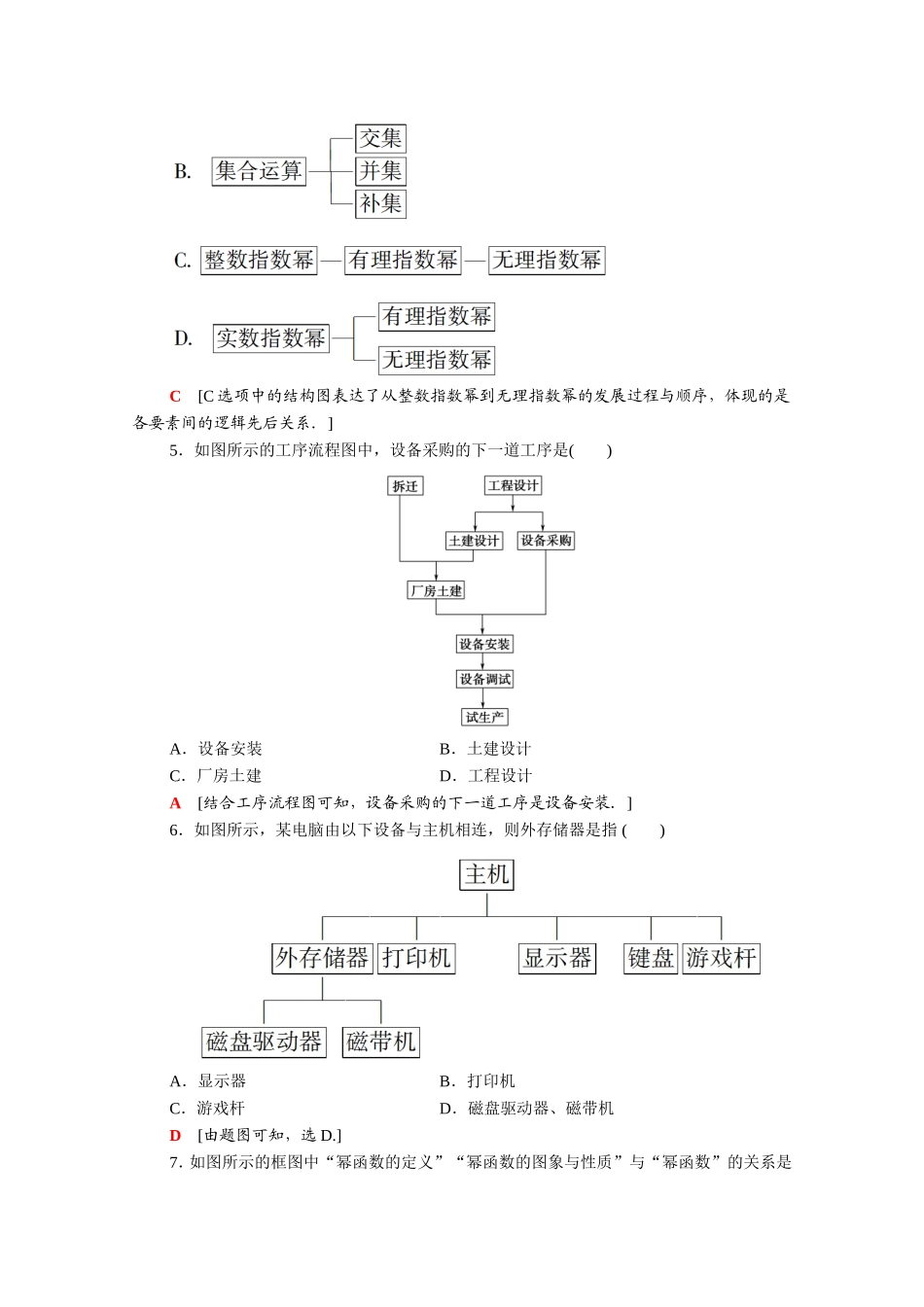

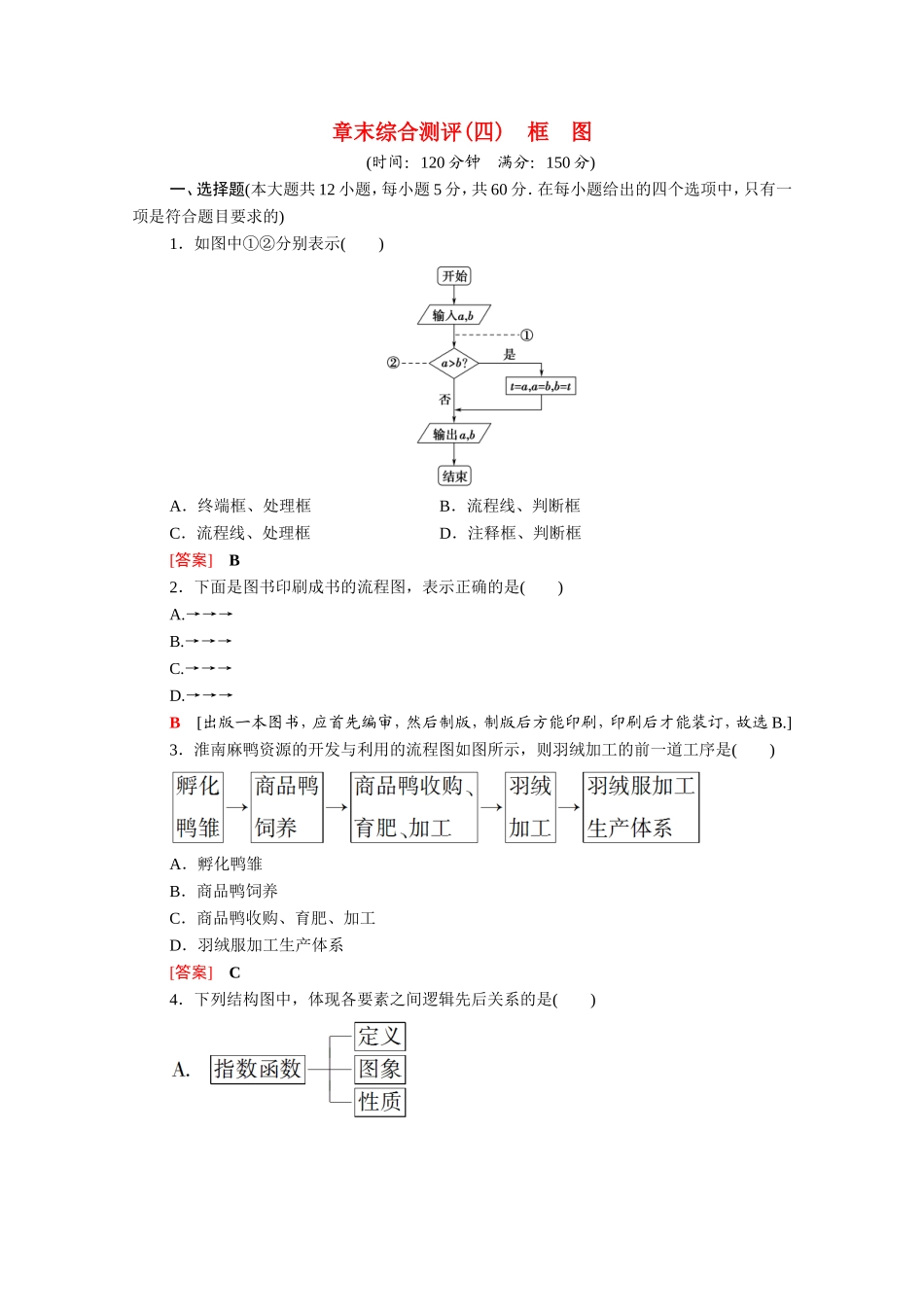

章末综合测评(四)框图(时间：120分钟满分：150分)一、选择题(本大题共12小题，每小题5分，共60分．在每小题给出的四个选项中，只有一项是符合题目要求的)1．如图中①②分别表示()A．终端框、处理框B．流程线、判断框C．流程线、处理框D．注释框、判断框[答案]B2．下面是图书印刷成书的流程图，表示正确的是()A.→→→B.→→→C.→→→D.→→→B[出版一本图书，应首先编审，然后制版，制版后方能印刷，印刷后才能装订，故选B.]3．淮南麻鸭资源的开发与利用的流程图如图所示，则羽绒加工的前一道工序是()A．孵化鸭雏B．商品鸭饲养C．商品鸭收购、育肥、加工D．羽绒服加工生产体系[答案]C4．下列结构图中，体现各要素之间逻辑先后关系的是()C[C选项中的结构图表达了从整数指数幂到无理指数幂的发展过程与顺序，体现的是各要素间的逻辑先后关系．]5．如图所示的工序流程图中，设备采购的下一道工序是()A．设备安装B．土建设计C．厂房土建D．工程设计A[结合工序流程图可知，设备采购的下一道工序是设备安装．]6．如图所示，某电脑由以下设备与主机相连，则外存储器是指()A．显示器B．打印机C．游戏杆D．磁盘驱动器、磁带机D[由题图可知，选D.]7．如图所示的框图中“幂函数的定义”“幂函数的图象与性质”与“幂函数”的关系是()A．并列关系B．从属关系C．包含关系D．交叉关系B[从知识结构图中可判断为从属关系．]8．在下面的图示中，是结构图的是()C.D.B[A是流程图；C是图表；D是图示；B是知识结构图．]9．某成品的组装工序流程图如图所示，箭头上的数字表示组装过程中所需要的时间(单位：小时)，不同车间可同时工作，同一车间不能同时做两种或两种以上的工作，则组装该产品所需要的最短时间是()A．11小时B．13小时C．15小时D．17小时A[组装工序可以通过三个方案分别完成：A→B→E→F→G，需要2＋4＋4＋2＝12(小时)；A→E→F→G，需要5＋4＋2＝11(小时)；A→C→D→F→G，需要3＋4＋4＋2＝13(小时)．因此组装该产品所需要的最短时间是11小时．]10．如图所示程序框图的算法思路源于我国古代数学名著《九章算术》中的“更相减损术”．执行该程序框图，若输入的a，b分别为14,18，则输出的a＝()A．0B．2C．4D．14B[a＝14，b＝18.第一次循环：14≠18且14<18，b＝18－14＝4；第二次循环：14≠4且14>4，a＝14－4＝10；第三次循环：10≠4且10>4，a＝10－4＝6；第四次循环：6≠4且6>4，a＝6－4＝2；第五次循环：2≠4且2<4，b＝4－2＝2；第六次循环：a＝b＝2，跳出循环，输出a＝2，故选B.]11．如图是某汽车维修公司的维修点环形分布图，公司在年初分配给A，B，C，D四个维修点某种配件各50件，在使用前发现需将A，B，C，D四个维修点的这批配件分别调整为40,45,54,61件，但调整只能在相邻维修点之间进行，那么要完成上述调整，最少的调动件次(n件配件从一个维修点调整到相邻维修点的调动件次为n)为()A．18B．17C．16D．15C[只需A处给D处10件，B处给C处5件，C处给D处1件，共16件次，故选C.]12．设十人各拿水桶一只，同到水龙头前打水，设水龙头注满第i(i＝1,2，…，10)个人的水桶需Ti分钟，假设这些Ti各不相同，当水龙头只一个可用时，应如何安排他(她)们的接水次序，使他(她)们的总的花费时间(包括等待时间和自己接水所花的时间)最少()A．从Ti中最大的开始，按由大到小的顺序排队B．从Ti中最小的开始，按由小到大的顺序排队C．从靠近诸Ti平均数的一个开始，按依次小取一个大取一个的摆动顺序排队D．任意顺序排队接水的总时间都不变B[从Ti中最小的开始，由小到大的顺序排队接水可使总时间最少，如只有T1，T2两人接水，T1需10分钟，T2需5分钟，若T1先接是需要10＋(10＋5)＝25分钟，若T2先接则只需要5＋5＋10＝20分钟．]二、填空题(本大题共4小题，每小题5分，共20分．把答案填在题中横线上)13．某学校组织结构图如图所示，其中“团委”的直接领导是________．书记[由结构图的特征可知，“书记”与“团委”是直接从属关系．]14．如图是向量运算的知识结构图，如果要加入“向量共线的充要条件”，则应该是在________的下位.数乘[向量共线的充要条件是两个向量能写成数乘的形式．]15．在平面几何中，四边形...
