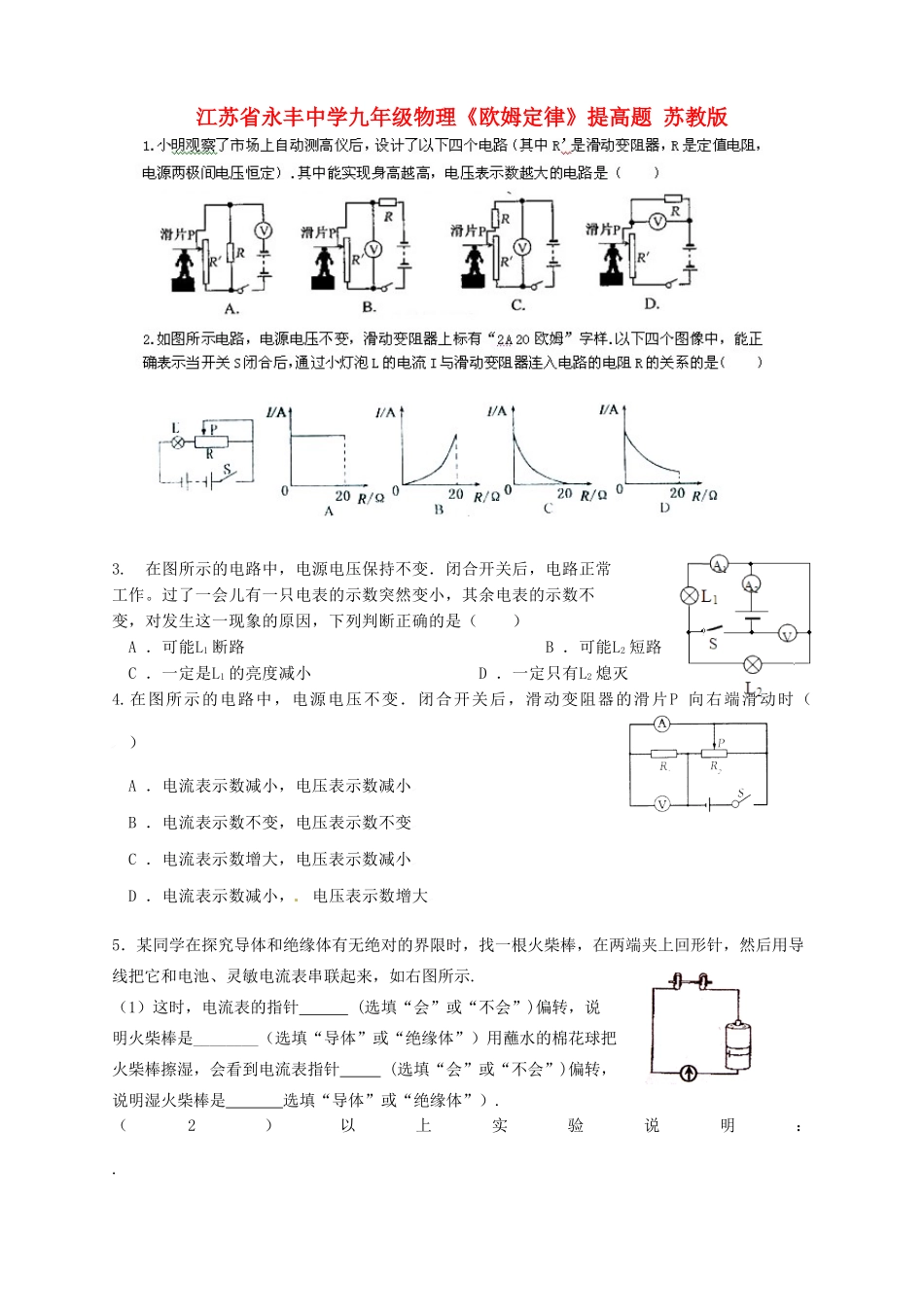

江苏省永丰中学九年级物理《欧姆定律》提高题苏教版3.在图所示的电路中，电源电压保持不变．闭合开关后，电路正常工作。过了一会儿有一只电表的示数突然变小，其余电表的示数不变，对发生这一现象的原因，下列判断正确的是（）A．可能L1断路B．可能L2短路C．一定是L1的亮度减小D．一定只有L2熄灭4.在图所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑片P向右端滑动时（）A．电流表示数减小，电压表示数减小B．电流表示数不变，电压表示数不变C．电流表示数增大，电压表示数减小D．电流表示数减小，电压表示数增大5．某同学在探究导体和绝缘体有无绝对的界限时，找一根火柴棒，在两端夹上回形针，然后用导线把它和电池、灵敏电流表串联起来，如右图所示.（1）这时，电流表的指针(选填“会”或“不会”)偏转，说明火柴棒是________（选填“导体”或“绝缘体”）用蘸水的棉花球把火柴棒擦湿，会看到电流表指针(选填“会”或“不会”)偏转，说明湿火柴棒是选填“导体”或“绝缘体”）.（2）以上实验说明：.6.如图所示的电路中，灯L标有“3V0.3A”、滑动变阻器R上标有“20Ω1A”的字样，电压表量程为0~3V，则灯L正常工作时的电阻为Ω.若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的最小阻值是Ω.7.在如图所示电路中，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为6V时，电流表示数为0.5A；当电压表的示数为7．2V时，电流表示数为0．3A，则电阻R0为_______Ω，电源电压为__________V.第7题第8题第9题8．当滑动变阻器滑片P在某一位置时，R′、R2两端的电压分别为U1、U2，当滑片P在另一个位置时，R′、R2两端的电压分别为U1′、U2′，△Ul=▕U1一U1′▕，△U2=▕U2一U2′▕，则△U1______△U2.(填“<”“=”“>”)9.在如图所示的电路中，电阻R1=8Ω，R2=10Ω，电源电压及定值电阻R的阻值未知．当开关S接位置1时，电流表示数为0．2A．当开关S接位置2时，电流表示数的可能值在A到A之间．10.如图所示是“用伏安法测电阻”的实验电路图．（1）伏安法测电阻实验的原理是．（2）图中电表1是，电表2是．（3）根据电路图连接电路时，开关应；闭合开关前，滑动变阻器的滑片应置于（左/右）端．（4）如果被测电阻的阻值约为30，电流表的量程为0～0.6A、0～3A，电压表的量程为0～3V、0～15V，电源有1.5V、3V、6V、15V供选择．为了减小电表的读数的误差，要求在几次测量中，电表指针的示数大于量程的2/3，则电源应选用V，电压表选用档量程，电流表选用档量程．（5）如果电源电压为6V，Rx的阻值约10左右．老师提醒小明，电压表选用3V的量程．那么，电流表应选用的量程．这样做的优点是①；②以免实验时间过长，因而影响阻值．（6）在此实验操作中有可能出现A、B、C、D四种错误，请将与之对应的不正常现象用短线连接起来A.电流表正、负接线柱接反a.电流表示数较大，电压表示数为零B.电压表的量程选小了b.移动滑片P，电压表、电流表的示数均无变化C.电阻的两个接线柱间发生短路c.电流表有示数，但电压表的指针迅速偏到刻度盘最右端D.变阻器的电阻丝全部直接连入电路d.电流表指针向零刻线左侧偏转（7）若给你一个由3节新铅蓄电池串联成的电池组，一只电流表（有0～3A、0～0.6A两个量程，其中0～3A量程坏了不能用，且刻度盘上0～0.6A档的刻度值模糊不清），一只电压表（0～15V、0～3V两个量程），一个待测电阻Rx（阻值大约在4～5间），一个变阻器（0～10），一个开关，若干导线．若两电表的指针所在位置如图，Rx的阻值大约是，此时变阻器接入电路的阻值是，为保证电表示数不超过所用的量程，变阻器接入电路的阻值不得小于．（8）若小明同学在实验中不小心将滑动变阻器损坏（不能使用了），一时又找不到其他变阻器和定值电阻．此时该同学将滑动变阻器从电路中撤下来后，假如还能测出Rx的阻值，那么，滑动变阻器损坏后，可能对实验结果的影响是；为了解决上述缺点，除了换用新的滑动变阻器和定值电阻外，还可以采用的方法是．（9）在实验中小红发现电压表损坏不能使用，就设计了如图所示电路来测量未知电阻，其中Rx是待测电阻（阻值大约几百),R是滑动变...
